0,95-palcový RGB OLED, rozhranie SPI, priamy/vertikálny pinheader
Kľúčové parametre
| Čip vodiča | 1331 |
|---|---|
| Rozhranie | SPI |
| Rozlíšenie | 96 × 64 |
| Veľkosť displeja | 0,95 palca |
| Farby | 65K farebné |
| Viditeľný uhol | >160° |
| Prevádzková teplota (℃) | -20-70 |
| Teplota skladovania (℃) | -30-80 |
| Prevádzkové napätie | 3,3V / 5V |
| Použiteľnosť | Hardvérové platformy ako Raspberry Pi/Jetson Nano/Arduino/STM32 |
Rozhranie
| PIN NO. | SYMBOL | POPIS |
|---|---|---|
| 1 | VCC | Kladné napájanie (vstup 3,3 ~ 5 V) |
| 2 | GND | Ground |
| 3 | NC | NC |
| 4 | DIN | Zadávanie údajov |
| 5 | CLK | Vstup hodinového signálu |
| 6 | CS | Výber čipu, málo aktívny |
| 7 | D/C | Príkazový signál, nízka úroveň pre príkaz, vysoká úroveň pre dáta |
| 8 | OZE | Resetovací signál, nízky aktívny |
Informácie o objednávke
0,95-palcový RGB OLED poskytuje 2 možnosti pre vstavaný pinheader:
- 0,95-palcový RGB OLED (A): zakrivený/horizontálny pinheader
- 0,95-palcový RGB OLED (B): priamy/vertikálny pinheader
sťahovanie
Vývojové zdroje: demo kódy, schéma, dátové listy atď.
Wiki: www.waveshare.com/wiki/0.95inch_RGB_OLED_(B)

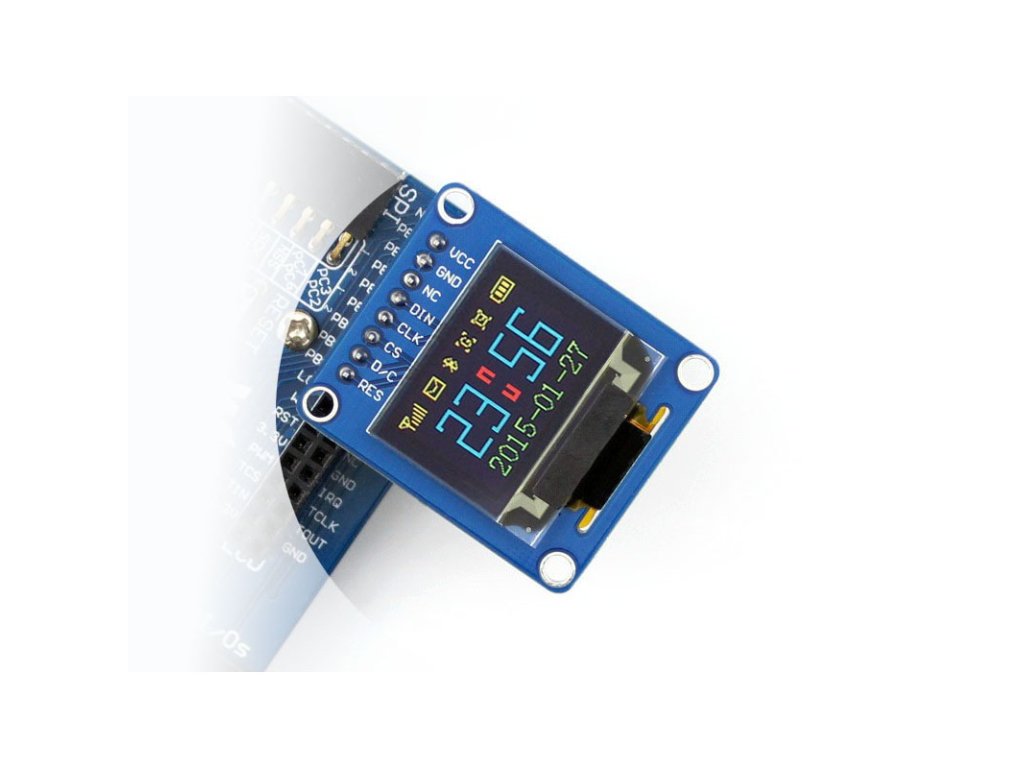

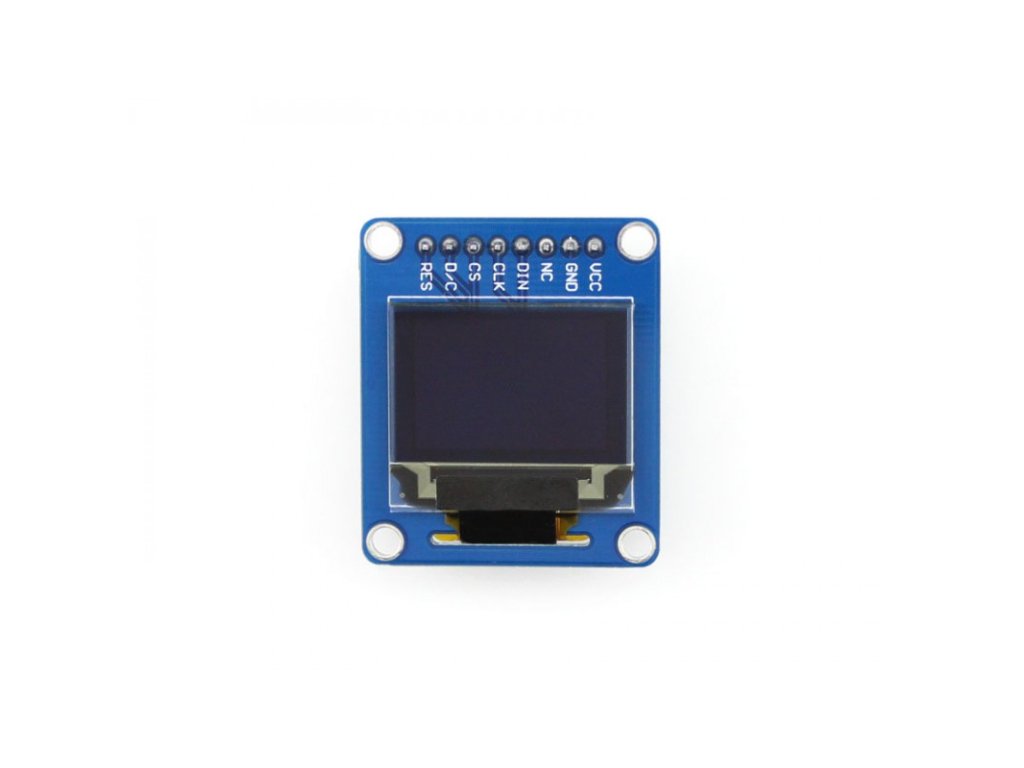

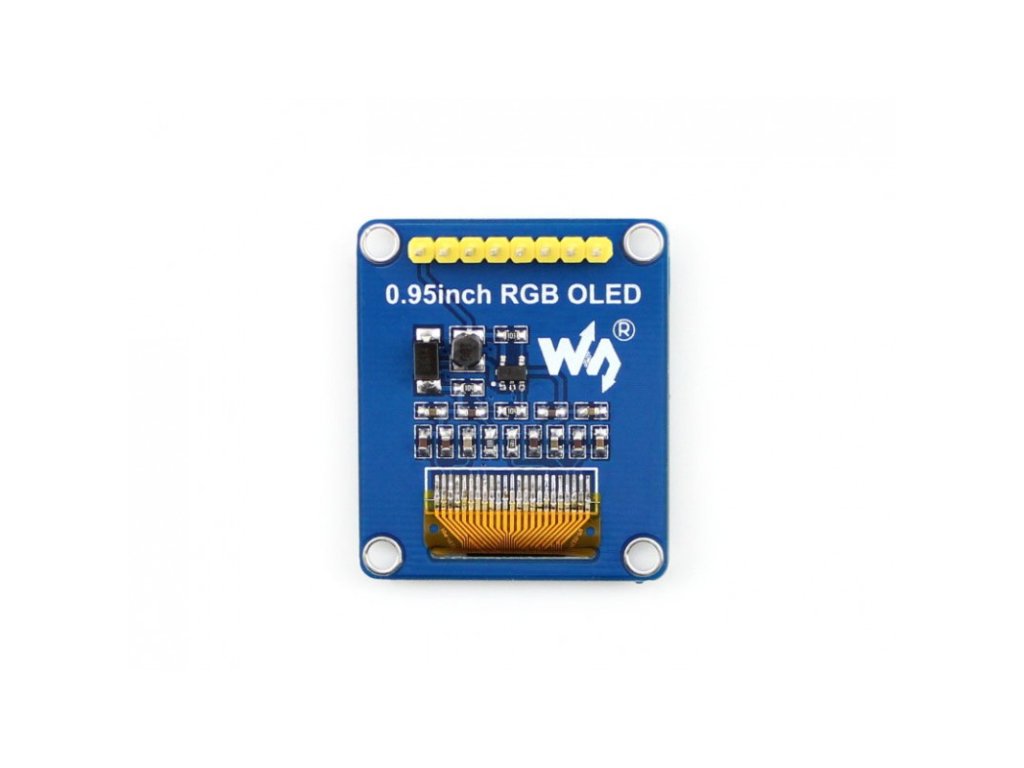

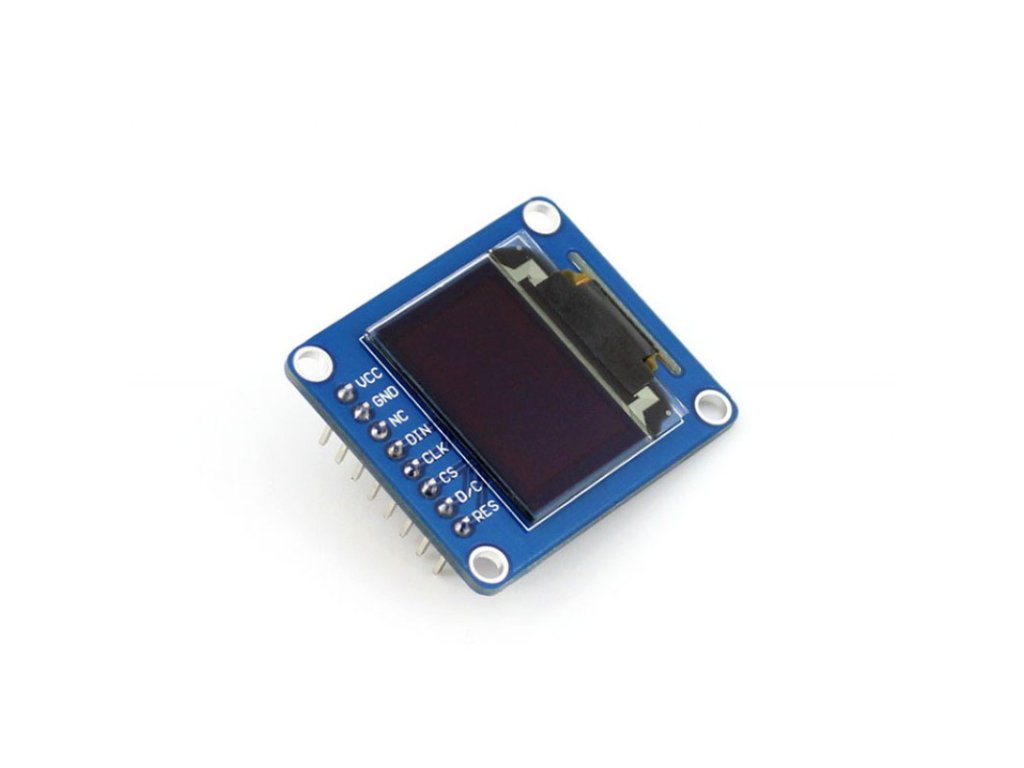

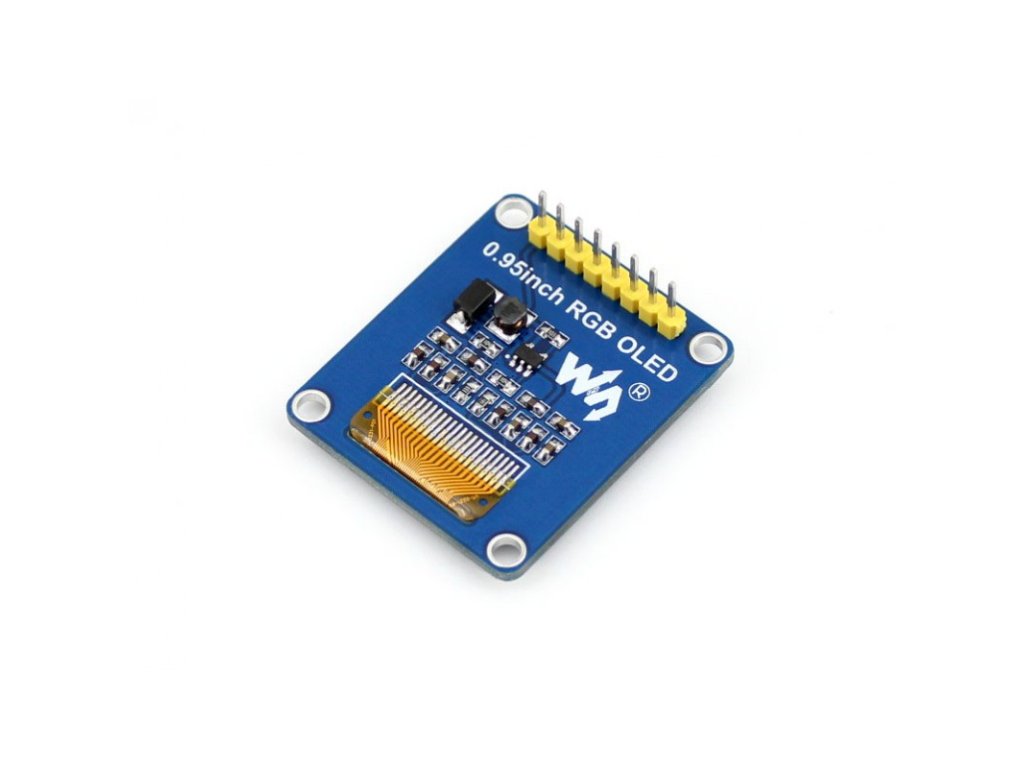

Fotografie
Rozmer
Obsah balenia
0.95inch RGB OLED (B)
