13,3-palcový e-Paper E-Ink displej HAT pre Raspberry Pi, 1600 × 1200 pixelov, čiernobiely, 2-16 odtieňov sivej, USB/SPI/I80

13,3" e-Paper HAT pre Raspberry Pi

podpora čiastočného obnovenia, nízky výkon, široký pozorovací uhol, efekt pripomínajúci papier

Ideálne pre e-čítačky, eink monitory, priemyselné prístroje...

Veľkosť13,3"
Rozlíšenie1600×1200
Pozorovací uhol>170°
Farba displejaČierna a biela
Stupnica sivej2-16 (1-4 bit)
KomunikáciaUSB/SPI/I80

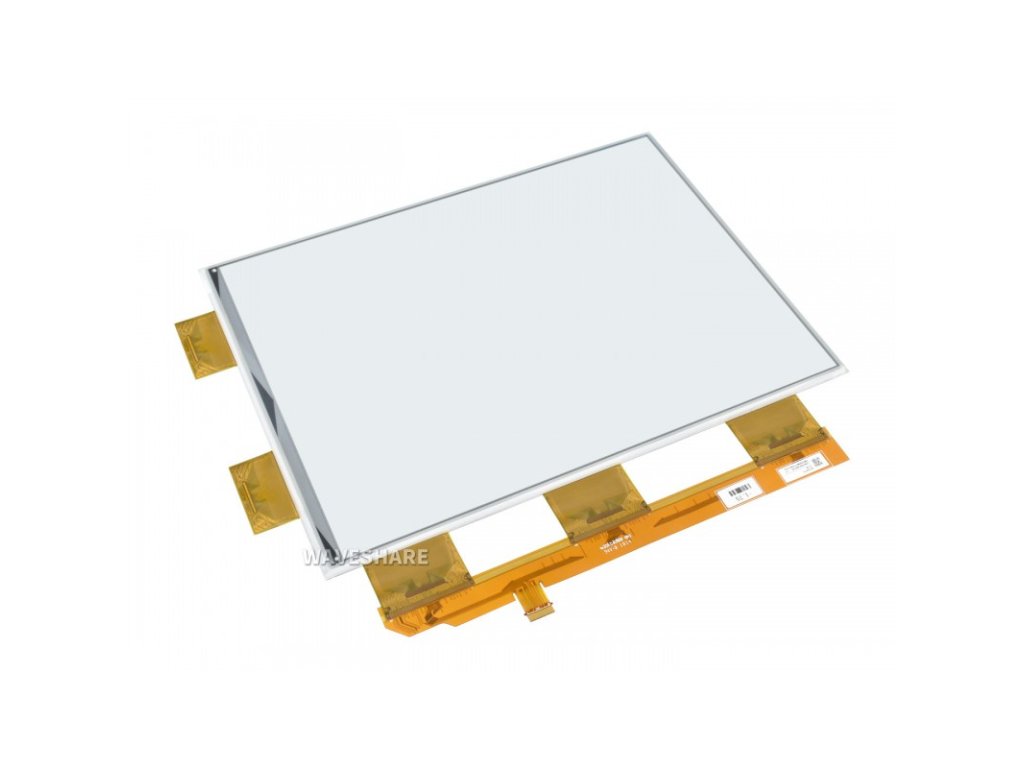

E-papier zobrazovacieho panela
Zažiteako papier
ProstredieVyžaduje sa okolité svetlo
Typ displejaPasívne reflexné
Podpora čiastočnejobnovy

Funkcie na prvý pohľad

Žiadne podsvietenie, zobrazuje posledný obsah po dlhú dobu, aj keď je vypnutý
Ultra nízka spotreba energie, energia je v podstate potrebná len na osvieženie
Štandardná rozširujúca hlavička Raspberry Pi 40PIN GPIO, podporuje dosky série Raspberry Pi
Rozhranie USB/SPI/I80, pre pripojenie s doskami radiča ako Raspberry Pi/STM32 atď.
Dodáva sa s vývojovými zdrojmi a manuálom (príklady pre Raspberry Pi/STM32)

Špecifikácie

prevádzkové napätie	5V	farba displeja	čierna, biela
rozhranie	USB/SPI/I80	sivej stupnice	2-16 (1-4 bit)
obrysové rozmery	285,80 × 213,65 mm	plný čas obnovenia	<1 s
veľkosť displeja	270,40 × 202,80 mm	obnovovacia sila	0,77 W (typ.)
rozstup bodov	0,169 × 0,169 mm	pohotovostný výkon	0,5 W (typ.)
rozlíšenie	1600 × 1200 pixelov	pozorovací uhol	>170°

Výhody EINK

Displej s elektronickým papierom využíva na zobrazovanie technológiu mikrokapsulovej elektroforetiky, princíp je: nabité častice suspendované v čírej tekutine sa pri pôsobení elektrického poľa presunú na strany mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrazom okolitého svetla, rovnako ako tradičný potlačený papier.
Displej s elektronickým papierom bude jasne zobrazovať obrázky/texty pri osvetlení lampou alebo prirodzeným svetlom, nevyžaduje žiadne podsvietenie a má pozorovací uhol takmer 180°. Zvyčajne sa používa ako elektronická čítačka kvôli jej efektu podobnému papieru.

Štandardný Raspberry Pi 40PIN GPIO header

kompatibilné s doskami série Raspberry Pi

Raspberry Pi na fotografii NIE JE súčasťou.

Integrované ovládacie rozhranie USB/SPI/I80

pre použitie s riadiacimi doskami ako Raspberry Pi/STM32

Pinout SPI
5V	Napájanie, vstup 5V
GND	Ground
MISO	Špendlík SPI MISO
MOSI	Špendlík SPI MOSI
SCK	Špendlík SPI SCK
CS	Výber čipu SPI, málo aktívny
RST	Externý reset, nízko aktívny
HRDY	Výstup stavu obsadenosti, nízko aktívny
