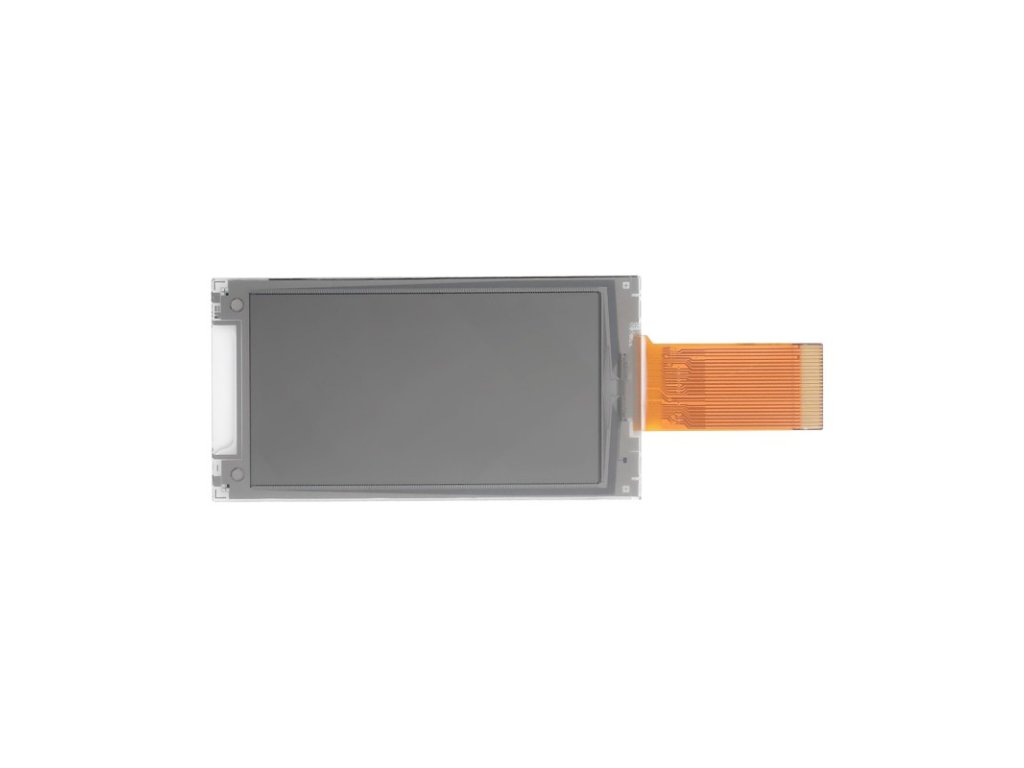

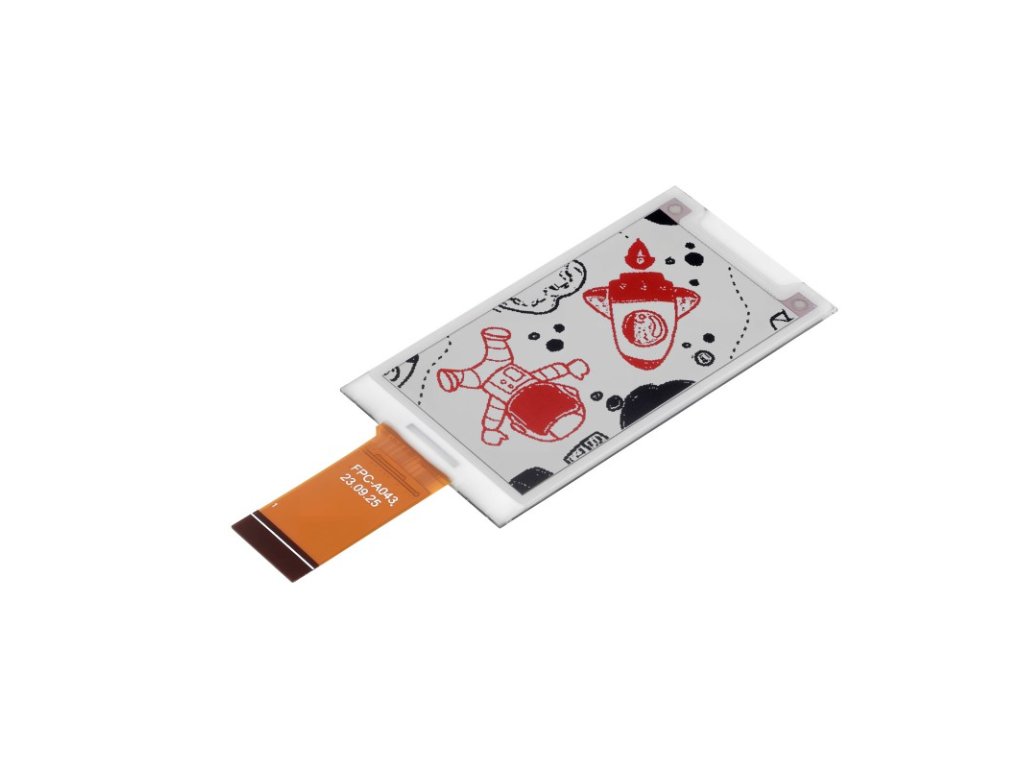

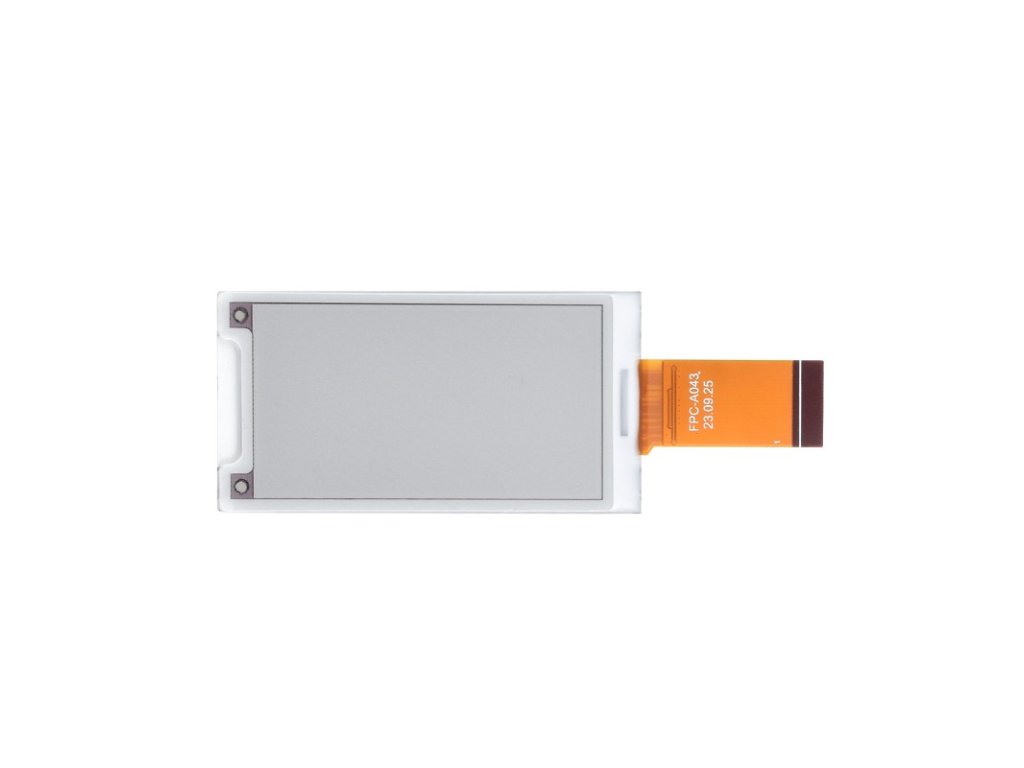

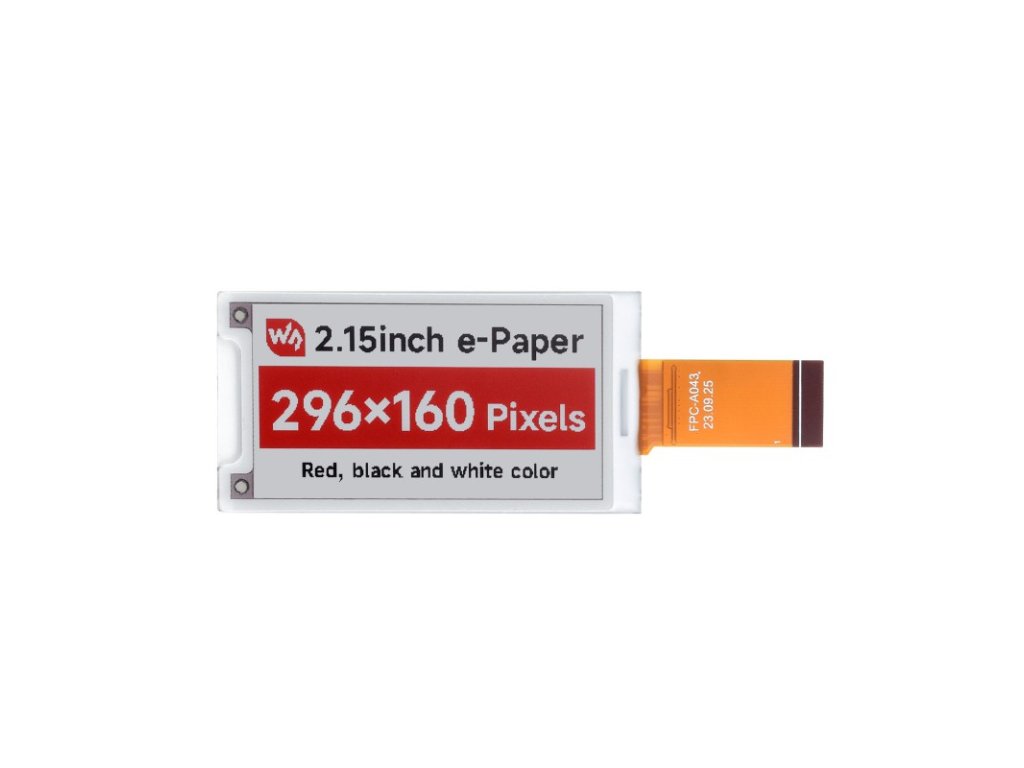

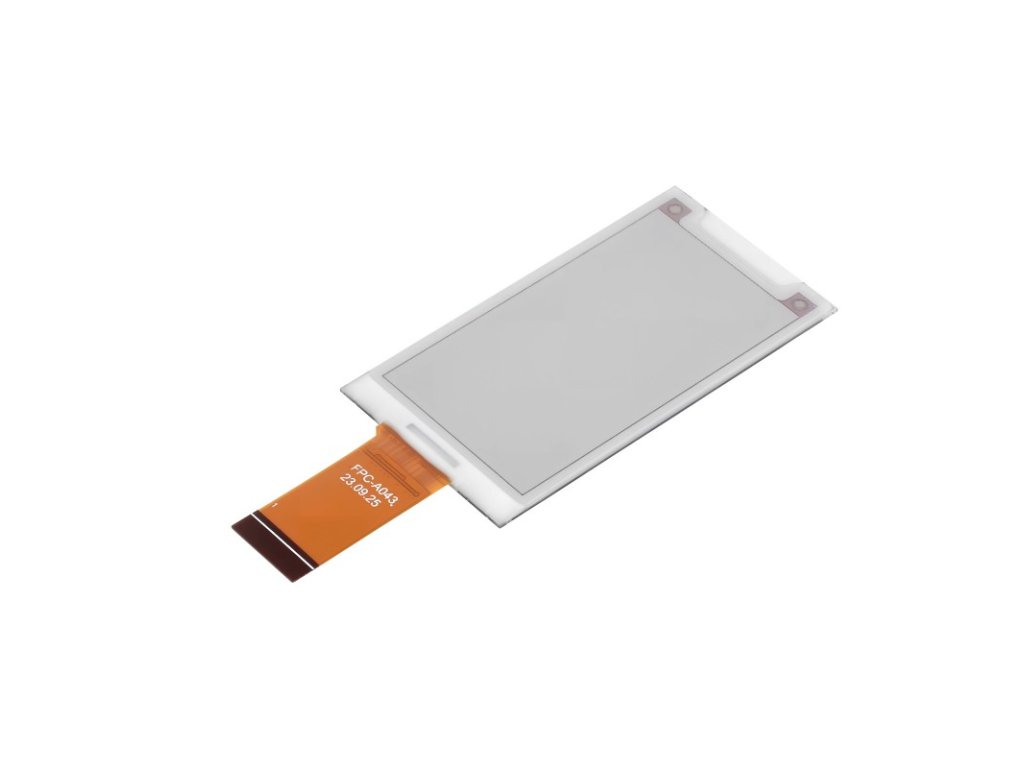

2,15-palcový displej E-Paper (B), E-Ink displej, 296 x 160, červená/čierna/biela,bez riadiacej dosky
2,15-palcový displej E-Paper (B), E-Ink displej, 296 x 160, červená/čierna/biela, rozhranie SPI bez riadiacej dosky
SKU: 28815
2,15-palcový e-Paper displej (B), e-ink displej, 296 x 160, červená/čierna/biela, rozhranie SPI
2,15″ elektronický papier (B)
nízky výkon, široký pozorovací uhol, efekt podobný papieru bez elektriny
Ideálne pre cenovky, štítky na poličkách, priemyselné nástroje...
Poznámka: doska ovládača je voliteľná, podrobný zoznam dielov nájdete v obsahu balenia
- Veľkosť
2,15" - Rozlíšenie
296×160 - Pozorovací uhol
>170° - Farba displeja
červená/čierna/biela - Stupnica šedej
2 - Komunikácia
SPI - E-papier zobrazovacieho panela
- Zažite
ako papier - Prostredie
Vyžaduje sa okolité svetlo - Typ displeja
Pasívne reflexné - Štandard HAT+
Zlepšuje interoperabilitu
Možnosti verzie
2,15-palcový e-Paper (B)
surový displej, bez dosky ovládača
2,15-palcový e-Paper HAT+ (B)
s doskou ovládača
Funkcie na prvý pohľad
- Žiadne podsvietenie, zobrazuje posledný obsah po dlhú dobu, aj keď je vypnutý
- Ultra nízka spotreba energie, energia je v podstate potrebná len na osvieženie
- Dodáva sa s online vývojovými zdrojmi a manuálom (schéma obvodu dosky ovládača, príklady pre Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32)
- Voliteľné pre dosku ovládača e-Paper:
- Štandardná rozširujúca hlavička Raspberry Pi 40PIN GPIO, podporuje dosky série Raspberry Pi, Jetson Nano, RDK X3
- Prijíma štandard Raspberry Pi HAT+ na zlepšenie interoperability, pomáha používateľom navrhovať a vyvíjať rýchlejšie, ľahko sa používa s inými perifériami a rozširuje ďalšie funkcie pre Raspberry Pi
- Prispôsobenie rozhrania SPI pre pripojenie k doskám radiča ako Raspberry Pi / Arduino / STM32 atď.
- Palubný prevodník napätia, kompatibilný s 3,3V / 5V MCU
Špecifikácie
| prevádzkové napätie | Surový displej: 3,3V | farba displeja | Červená/Čierna/Biela |
|---|---|---|---|
| s doskou ovládača: 3,3V/5V | |||
| rozhranie | 3-vodičové SPI, 4-vodičové SPI | sivej stupnice | 2 |
| obrysové rozmery | Nespracovaný displej: 60,8 × 31,8 × 1,00 (mm) | plný čas obnovenia | 23s |
| s doskou vodiča: 65 × 34 (mm) | |||
| veľkosť displeja | 48,10 × 26 (mm) | obnovovacia sila | < 15 mW |
| ROZTEČ BODKOV | 0,1625 × 0,1625 (mm) | pohotovostný prúd | <0,01uA (takmer žiadne) |
| ROZLÍŠENIE | 296 × 160 pixelov | pozorovací uhol | >170° |
Výhody EINK
Displej s elektronickým papierom využíva na zobrazovanie technológiu mikrokapsulovej elektroforetiky, princíp je: nabité častice suspendované v čírej tekutine sa pri pôsobení elektrického poľa presunú na strany mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrazom okolitého svetla, rovnako ako tradičný potlačený papier.
Displej s elektronickým papierom bude jasne zobrazovať obrázky/texty pri osvetlení lampou alebo prirodzeným svetlom, nevyžaduje žiadne podsvietenie a má pozorovací uhol takmer 180°. Zvyčajne sa používa ako elektronická čítačka kvôli jej efektu podobnému papieru.
Štandardná hlavička Raspberry Pi 40PIN GPIO
kompatibilný s doskami série Raspberry Pi, Jetson Nano, RDK X3
* Len pre informáciu, Raspberry Pi na obrázku NIE JE súčasťou balenia.
Voliteľné pre dosku ovládača e-Paper
Integrované ovládacie rozhranie SPI, na použitie s doskami radiča ako Raspberry Pi / Arduino / STM32
| VCC | Napájanie (3,3V / 5V vstup) |
|---|---|
| GND | Ground |
| DIN | Špendlík SPI MOSI |
| CLK | Špendlík SPI SCK |
| CS | Výber čipu SPI, málo aktívny |
| DC | Výber údajov/príkazov (vysoký pre údaje, nízky pre príkaz) |
| RST | Externý reset, nízko aktívny |
| BUSY | Výstupný kolík stavu obsadenosti |
Palubný prekladač napätia
Kompatibilné s 3,3V / 5V MCU
Príklady aplikácií
Vhodné pre cenovky, štítky majetku/zariadení, štítky na poličkách, menovky konferencií...
podporované dosky ovládačov pre nespracované zobrazenie
 |
2,15-palcový elektronický papier (B) s doskou ovládača 2,15-palcový elektronický papier HAT+ (B) |
Pre nákup kliknite sem |
 |
Univerzálny ovládač e-Paper Raw Panel Driver HAT Ovládač e-Paper HAT |
Pre nákup kliknite sem |
Obrysové rozmery
2,15-palcový elektronický papier (B)
2,15-palcový elektronický papier HAT+ (B)
Obsah balenia
Hmotnosť: 0,004 kg
2,15-palcový elektronický papier (B)
2,15-palcový e-papier (B) x1
