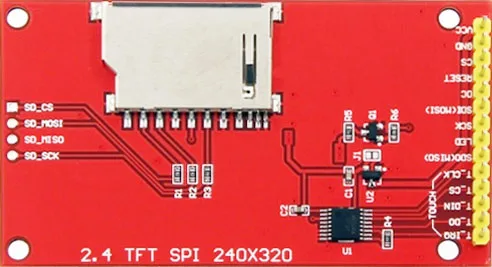

2,4 palcový 240x320 TFT displej, ILI9341, SPI,
2.4 palcový 240x320 TFT displej, ILI9341, SPI,
2.4 palcový 240x320 TFT displej, ILI9341, SPI,
Tento malý displej je najlepším spôsobom, ako pridať malý, farebný a jasný displej do akéhokoľvek projektu.
Špecifikácia:
Typ: dotykový displej
Veľkosť: 2,4 "
Rozlíšenie: 240x320 bodov
farby: 18-bit (262.144 farieb)
driver: ILI9341
Pripojenie: SPI
Pracovné napätie: 3.3V
3,3V LED podsvietenie (PWM -> jasnosť)
3.3V logika
Rozmery: 43x78x5mm
Zapojenie Arduino pre mini 3.3V (Pre UNO použi delič napätia):
Displej / Arduino
| T_IRQ | - |
| T_DO | D12 |
| T_DIN | D11 |
| T_CS | D7 |
| T_CLK | D13 |
| SDO(MISO) | D12 |
| LED | +3.3V |
| SCK | D13 |
| SDI(MOSI) | D11 |
| DC | D9 |
| RESET | D8 |
| CS | D10 |
| GND | GND |
| VCC | +5V |
