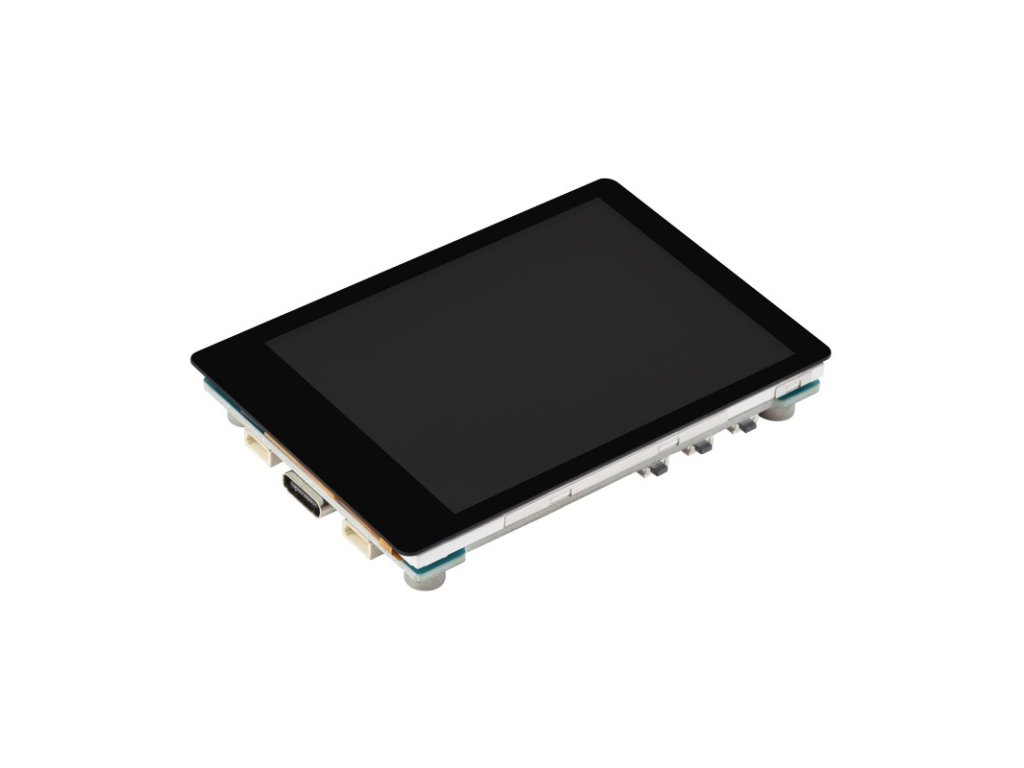

vývojová doska RP2350 s 2,8-palcový kapacitný dotykový displejom
vývojová doska RP2350 s 2,8-palcový kapacitný dotykový displejom
SKU: 30706
RP2350 2,8-palcová vývojová doska kapacitného dotykového displeja, 240 × 320, IPS panel, 5-bodový dotyk, displej s rozhraním SPI, akcelerometer a gyroskopický senzor, dizajn s dvoma jadrami a dvojitou architektúrou
RP2350-Touch-LCD-2.8
Integruje displej rozhrania SPI, 240 × 320 pixelov, viacero periférnych rozhraní
Vlastnosti
RP2350-Touch-LCD-2.8 je lacná, vysoko výkonná doska MCU navrhnutá spoločnosťou Waveshare. Zabudovaný 2,8-palcový kapacitný dotykový displej, schopný plynulo spúšťať programy GUI, ako je LVGL. Integruje manažér dobíjania lítiovej batérie, 6-osový senzor (3-osový akcelerometer a 3-osový gyroskop), RTC čip atď., čo uľahčuje vývoj a rýchlu integráciu do produktov.
Medzi kľúčové vlastnosti patrí:
- Čip mikrokontroléra RP2350 navrhnutý spoločnosťou Raspberry Pi v Spojenom kráľovstve
- Prijíma jedinečný dvojjadrový dizajn: dvojjadrový procesor ARM Cortex-M33 a dvojjadrový procesor Hazard3 RISC-V, flexibilné hodiny s frekvenciou až 150 MHz
- 520 KB SRAM a 16 MB vstavanej Flash pamäte
- Integrovaný 2,8-palcový LCD displej, rozlíšenie 240 × 320, 262 tisíc farieb
- Podporuje kapacitnú dotykovú funkciu ovládanú cez I2C rozhranie, 5-bodový dotyk, s podporou prerušenia
- Prispôsobenie UART, I2C a niektorých IO rozhraní integruje plnohodnotný USB port
- Palubný reproduktor, 6-osový snímač QMI8658, snímač RTC, slot na kartu TF a modul správy nabíjania batérie atď.
- Programovanie drag-and-drop pomocou veľkokapacitného úložiska cez USB
- Podporuje presné ovládanie, ako sú flexibilné hodiny a viacero režimov napájania, aby sa dosiahla nízka spotreba energie v rôznych scenároch
Aplikačné scenáre

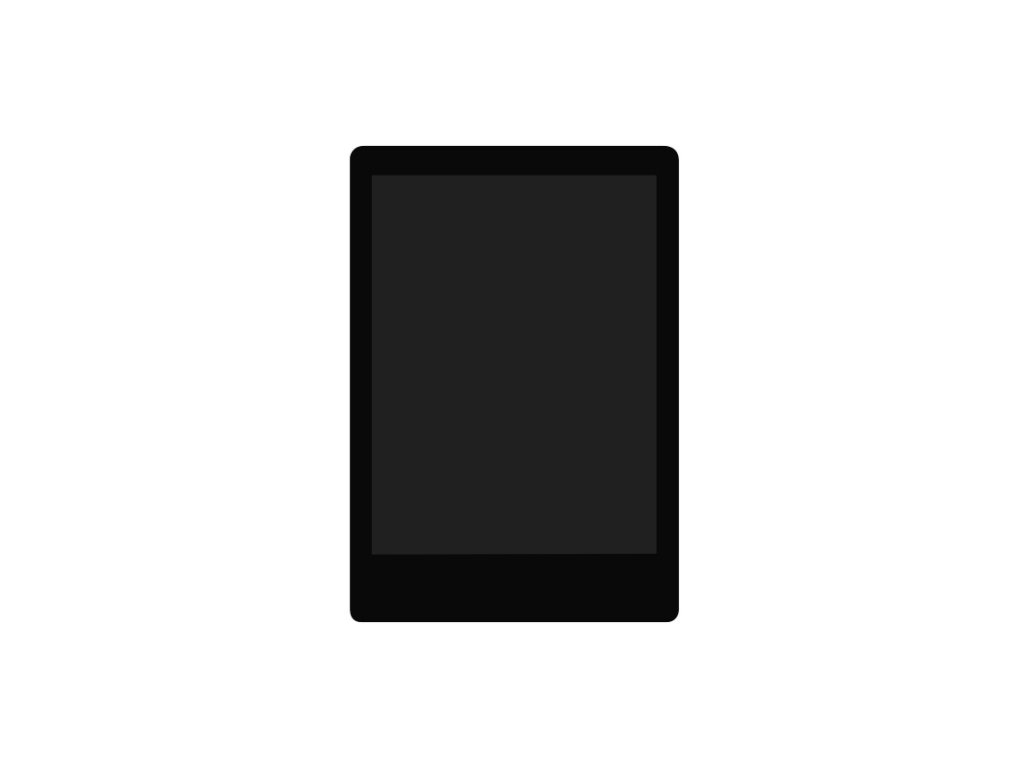

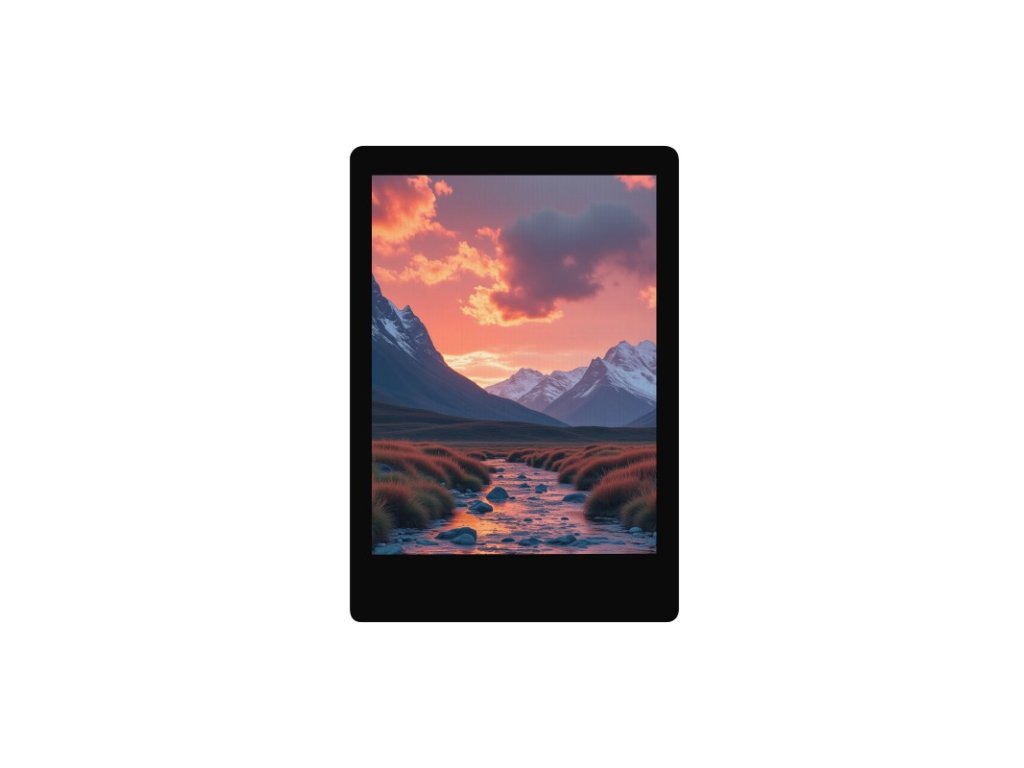

IPS zobrazovací panel
Vynikajúci výkon displeja, 262K farieb, široký pozorovací uhol
Kapacitný 5-bodový dotyk
Podporuje kapacitnú dotykovú funkciu ovládanú cez rozhranie I2C pre flexibilnú prevádzku a hladkú interakciu s používateľským rozhraním, 5-bodový dotyk, s podporou prerušenia
Podporuje C/C++, MicroPython, Arduino IDE
Komplexná súprava SDK, zdroje pre vývojárov, návody, ktoré vám pomôžu jednoducho začať
Podporuje viacero periférií
Podporuje rozšírenie viacerých periférií cez GPIO, UART a I2C rozhrania atď.

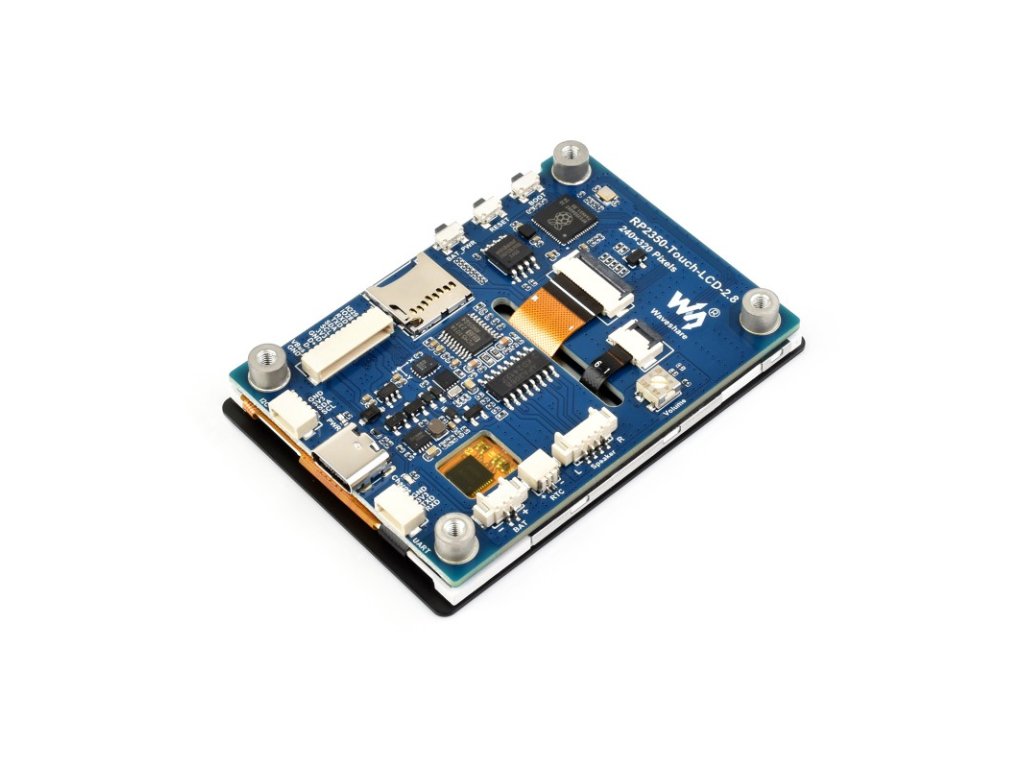

Čo je na palube
- RP2350A
Dvojjadrový dizajn s duálnou architektúrou, prevádzková frekvencia až 150 MHz - W25Q128JVSIQ
16 MB NOR-Flash - 6-osový IMU QMI8658
obsahuje 3-osový gyroskop a 3-osový akcelerometer - RTC čip
PCF85063 RTC čip - Zvukový dekodér PCM5101
- Čip zosilňovača
- Gombík na nastavenie hlasitosti
- Manažér nabíjania batérie
- ME6217C33M5G
Regulátor nízkeho výpadku, výstup 800 mA (max.) - Slot pre TF kartu
- Tlačidlo na ovládanie napájania z batérie
Vyžaduje sa príslušný program ovládača
- tlačidlo RESET
- tlačidlo BOOT
- 12PIN multifunkčná hlavička
- Port USB Type-C
- I2C hlavička
pripojená k internému čipu podporuje iba I2C periférie a nedá sa namapovať na iné funkcie - hlavička UART
- Záhlavie batérie MX1.25
MX1.25 2PIN konektor, pre 3,7V lítiovú batériu, podporuje nabíjanie a vybíjanie - Hlavička batérie RTC
na pripojenie dobíjacej batérie RTC - Hlavička reproduktora
Dodáva sa s reproduktorom 8Ω 2W 2030 - Indikátor napájania
- Indikátor nabíjania
Indikátor nabitia lítiovej batérie, svieti pri nabíjaní, zhasne pri plnom nabití (stav svetla je neistý, keď nie je pripojená batéria)
Príklad aplikácie
* Lítiová batéria NIE JE súčasťou balenia, podrobný zoznam dielov nájdete v obsahu balenia
obrysové rozmery
Obsah balenia:
- RP2350-Touch-LCD-2,8 x1
- 8Ω 2W reproduktor ×1
- Kábel SH1.0 4PIN ×2
- Kábel SH1.0 12PIN ×1
