296 x 128, 2,9-palcový E-Ink zobrazovací modul

Neohodnotené

Značka: Waveshare

SKU: 12956

Dostupnosť	Skladom (3 ks)
Môžeme doručiť do:	26.11.2024
Možnosti doručenia
Kód:	17268

19,50 € / ks 16,25 € bez DPH

296 x 128, 2,9-palcový E-Ink zobrazovací modul

Neohodnotené

Značka: Waveshare

296 x 128, 2,9-palcový E-Ink zobrazovací modul

14 dní

na vrátenie tovaru

Do 14:00 objednané

ešte dnes odoslané

Vernostné zľavy 5%

pre registrovaných zákazníkov

Popis
Diskusia

296x128, 2,9-palcový E-Ink zobrazovací modul, rozhranie SPI

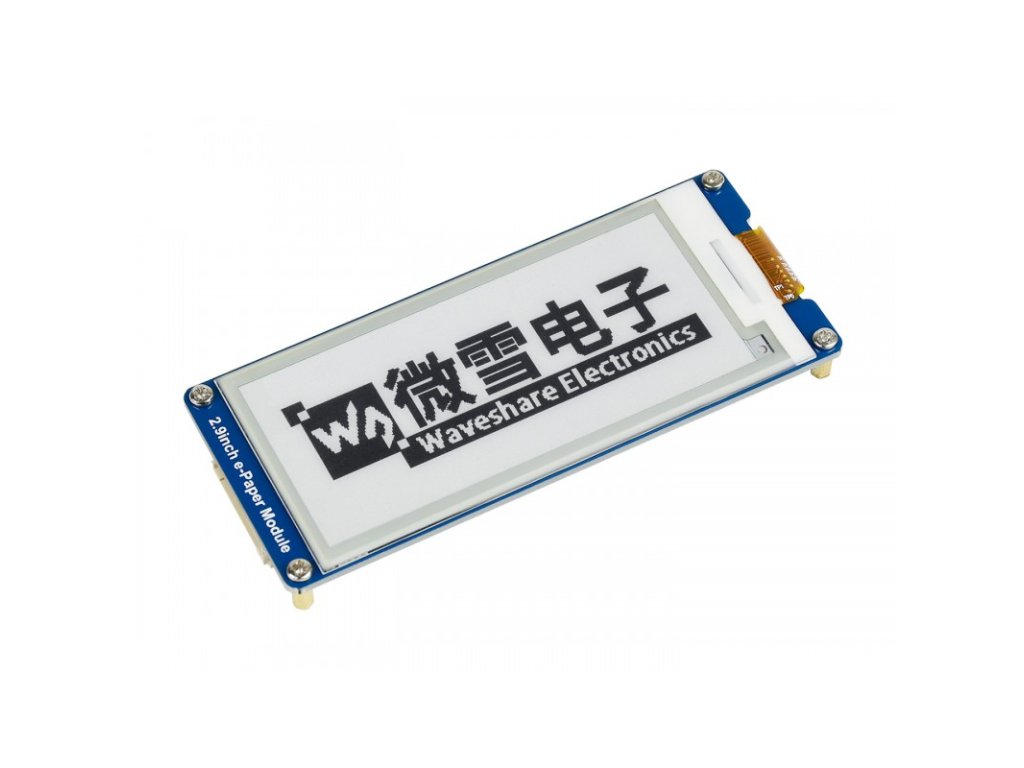

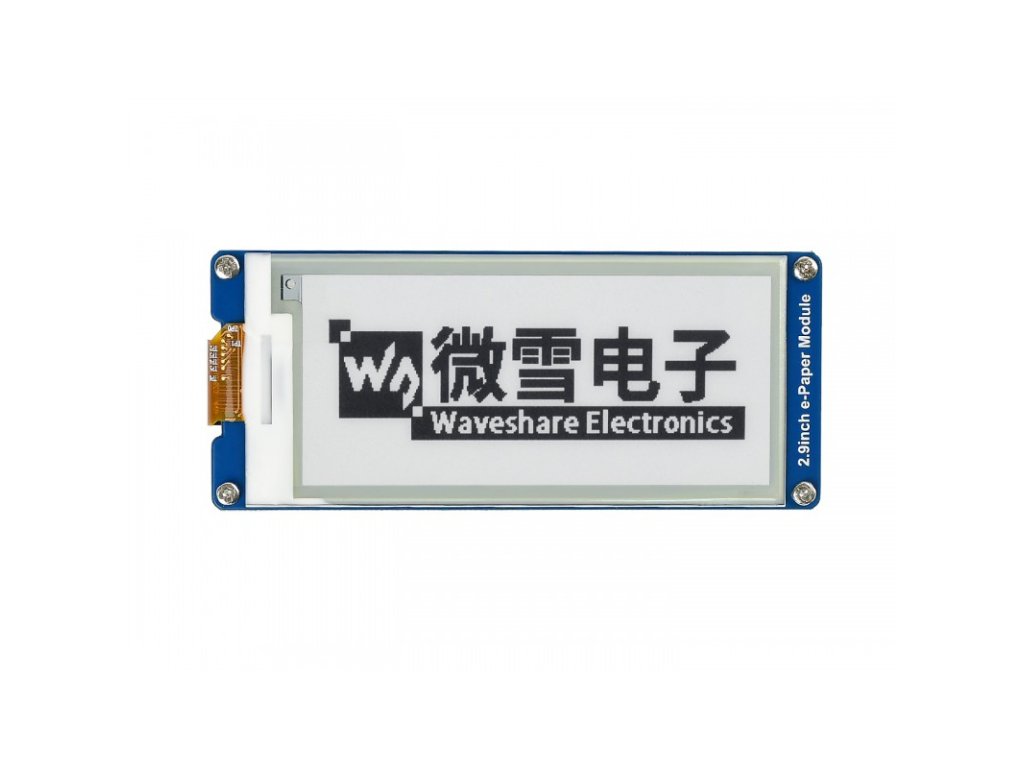

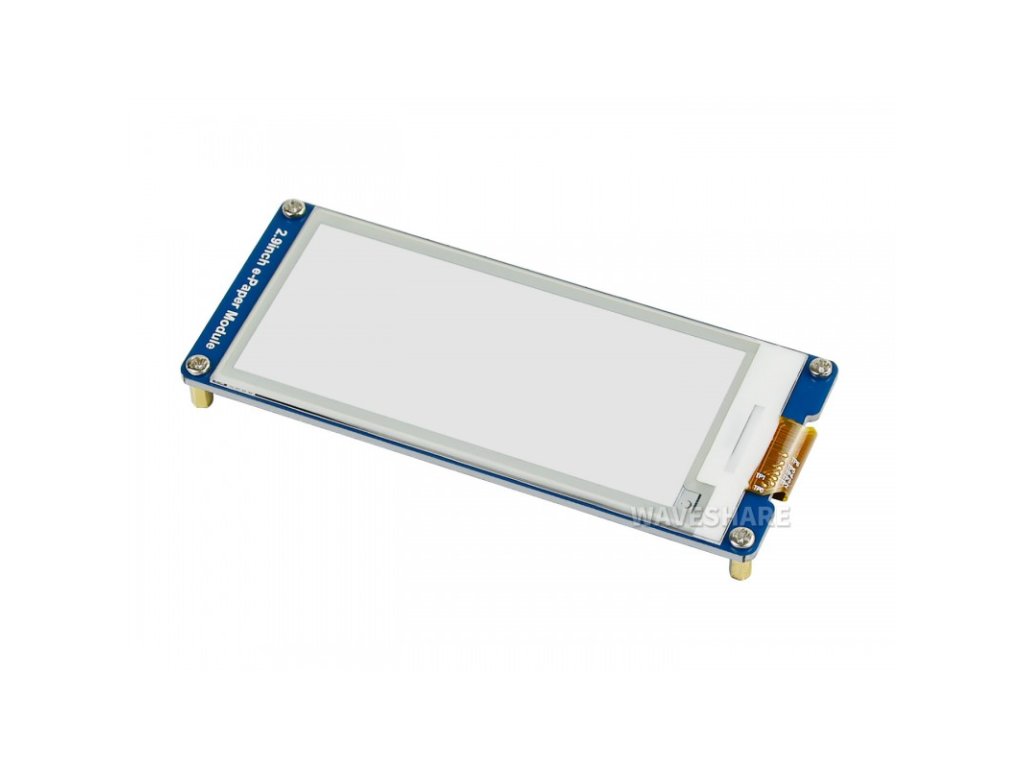

2,9″ modul e-Paper

podpora čiastočného obnovenia, nízky výkon, široký pozorovací uhol, efekt pripomínajúci papier

Ideálne pre cenovky, štítky na poličkách, priemyselné nástroje...

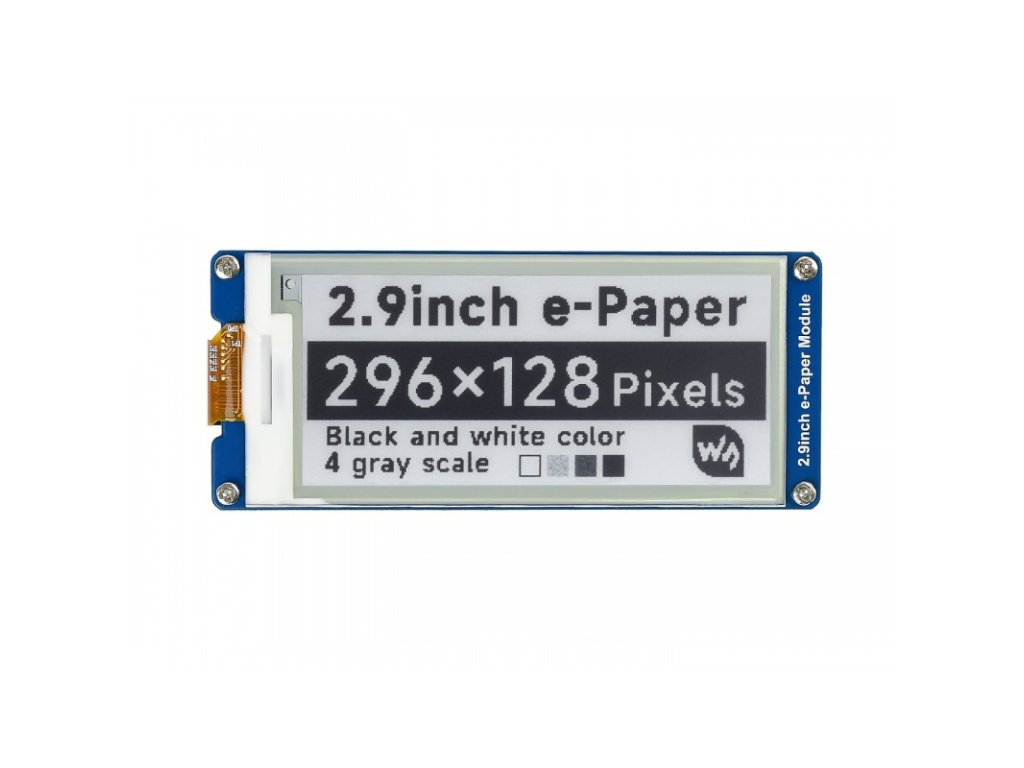

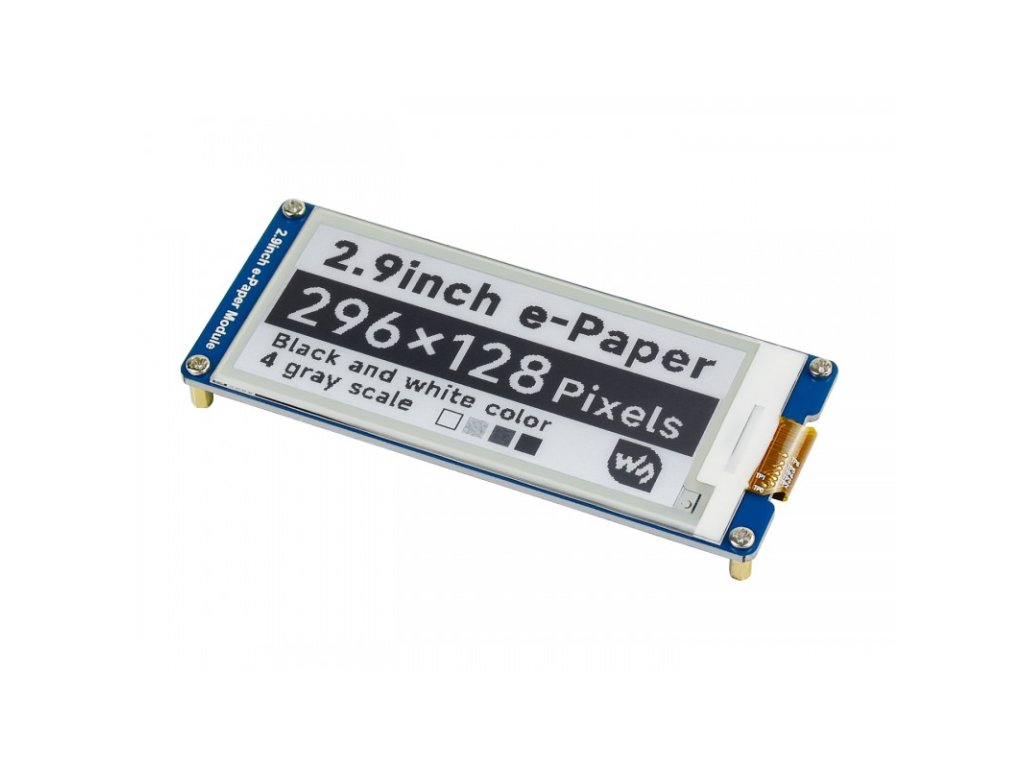

Veľkosť2,9"
Rozlíšenie296×128
Pozorovací uhol>170°
Farba displejaČierna a biela
Stupnica šedej4
KomunikáciaSPI
E-papier zobrazovacieho panela
Zažiteako papier
ProstredieVyžaduje sa okolité svetlo
Typ displejaPasívne reflexné
Podpora čiastočnejobnovy

Funkcie na prvý pohľad

Žiadne podsvietenie, zobrazuje posledný obsah po dlhú dobu, aj keď je vypnutý
Ultra nízka spotreba energie, energia je v podstate potrebná len na osvieženie
Rozhranie SPI, na pripojenie k doskám radiča ako Raspberry Pi/Jetson Nano/Arduino/STM32 atď.
Palubný prevodník napätia, kompatibilný s 3,3V / 5V MCU
Dodáva sa s online vývojovými zdrojmi a manuálom (schéma obvodu dosky ovládača, príklady pre Raspberry Pi/Jetson Nano/Arduino/STM32)

Špecifikácie

prevádzkové napätie	3,3V / 5V	farba displeja	Čierna/Biela
rozhranie	3-vodičové SPI, 4-vodičové SPI	sivej stupnice	4
obrysové rozmery	89,50 × 38,00 mm	plný čas obnovenia	3 s
veľkosť displeja	66,89 × 29,05 mm	Čiastočný čas obnovenia	0,6 s
obnovovacia sila	26,4 mW (typ.)	pohotovostný prúd	<0,01uA (takmer žiadne)
ROZTEČ BODKOV	0,226 × 0,227 mm	pozorovací uhol	>170°
ROZLÍŠENIE	296 × 128 pixelov

Výhody EINK

Displej s elektronickým papierom využíva na zobrazovanie technológiu mikrokapsulovej elektroforetiky, princíp je: nabité častice suspendované v čírej tekutine sa pri pôsobení elektrického poľa presunú na strany mikrokapsuly, čím sa mikrokapsula stane viditeľnou odrazom okolitého svetla, rovnako ako tradičný potlačený papier.
Displej s elektronickým papierom bude jasne zobrazovať obrázky/texty pri osvetlení lampou alebo prirodzeným svetlom, nevyžaduje žiadne podsvietenie a má pozorovací uhol takmer 180°. Zvyčajne sa používa ako elektronická čítačka kvôli jej efektu podobnému papieru.

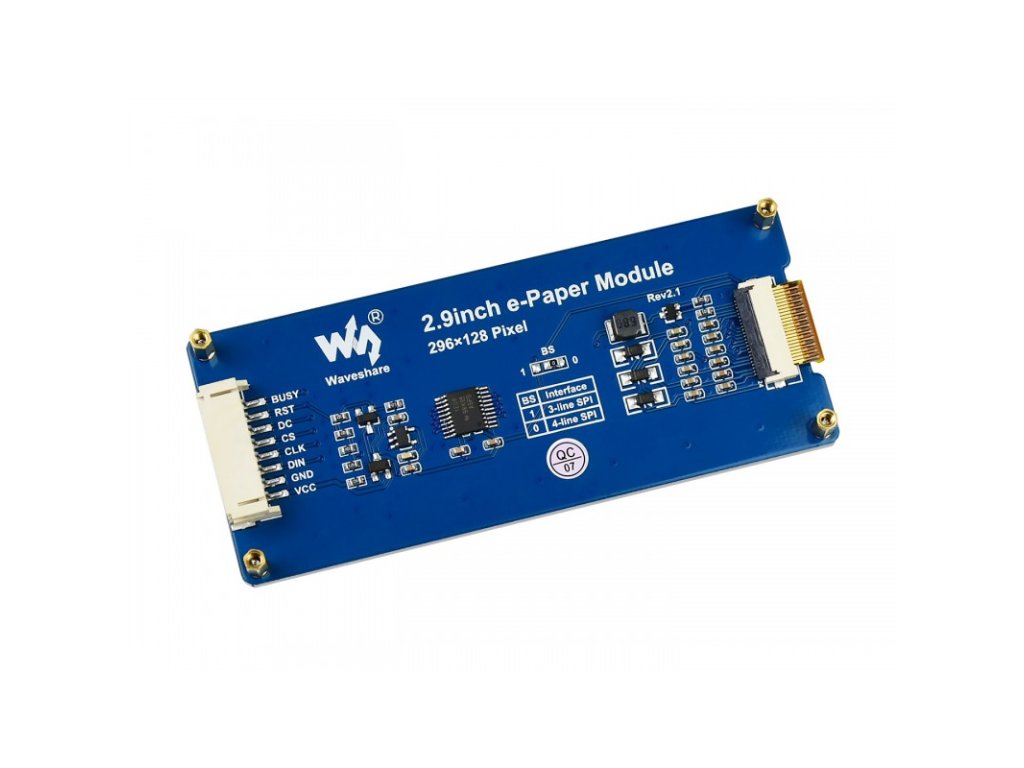

Palubné ovládacie rozhranie SPI

pre použitie s inými riadiacimi doskami, ako je Raspberry Pi/Jetson Nano/Arduino

VCC	3,3V/5V
GND	Ground
DIN	Špendlík SPI MOSI
SCLK	Špendlík SPI SCK
CS	Výber čipu SPI, málo aktívny
DC	Výber údajov / príkazov (vysoké pre údaje, nízke pre príkazy)
RST	Externý reset, nízko aktívny
BUSY	Výstup stavu zaneprázdnenia (vysoký pre zaneprázdnený)
