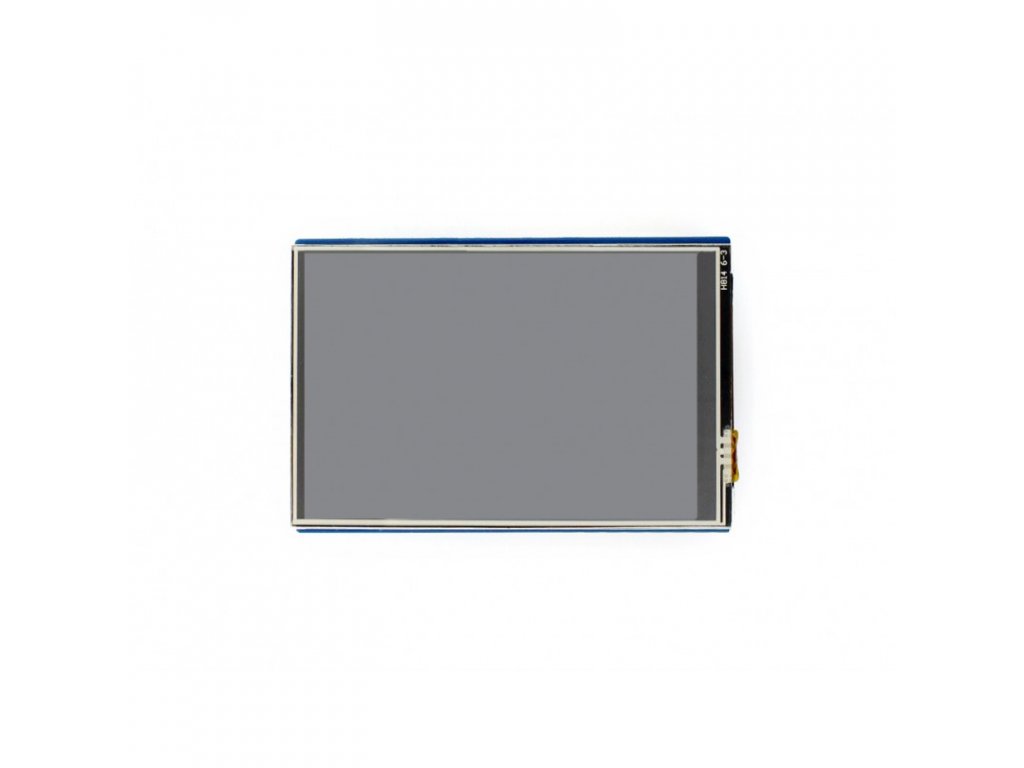

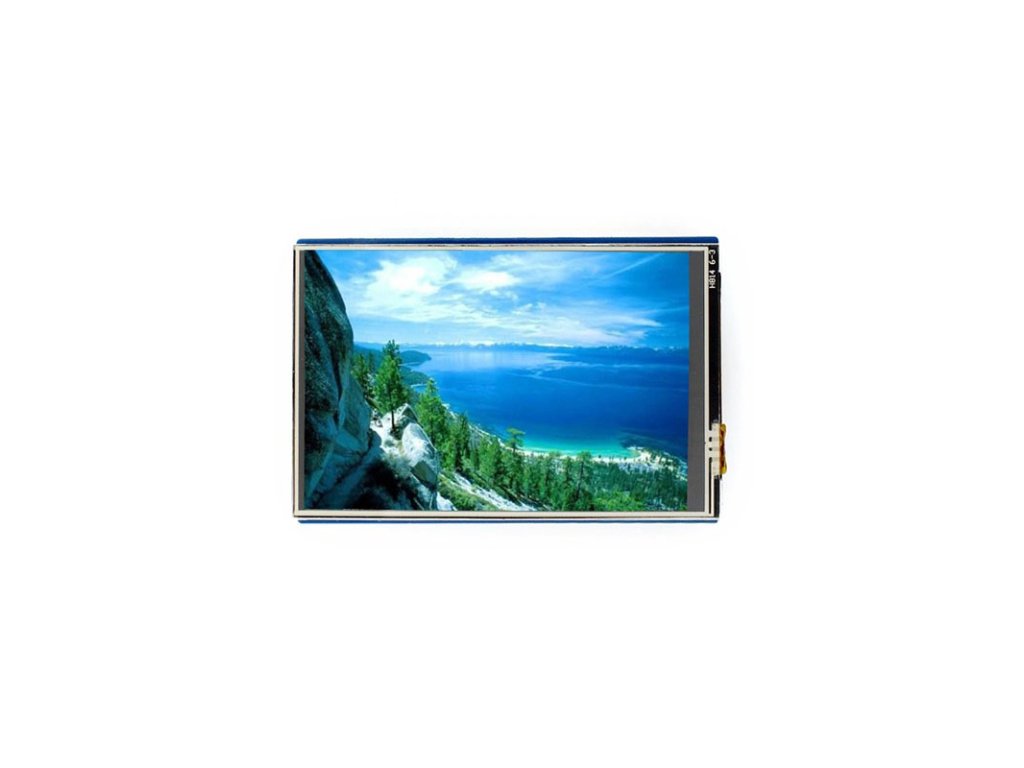

3,5-palcový dotykový LCD štít pre Arduino
3,5-palcový dotykový LCD štít pre Arduino
SKU: 13506
3,5-palcový dotykový LCD štít pre Arduino
Vlastnosti
- Odporová dotyková obrazovka TFT LCD, 3,5 palca, rozlíšenie 480 x 320

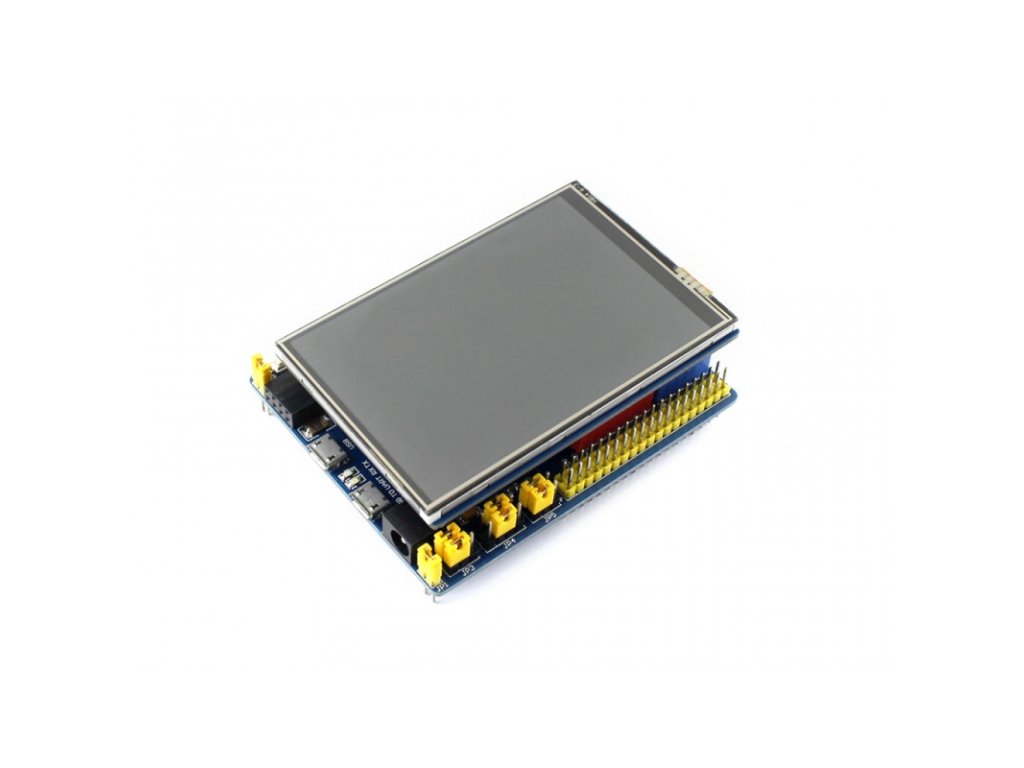

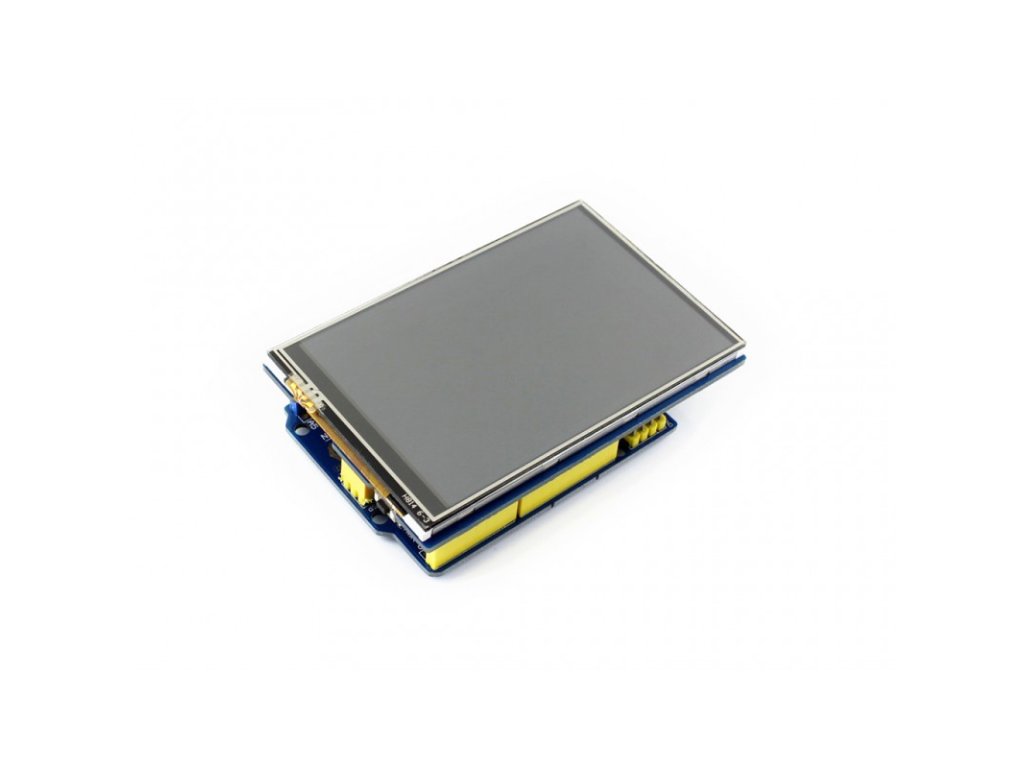

- Štandardné rozhranie Arduino, kompatibilné s vývojovými doskami ako: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Samostatný dotykový ovládač na doske, lepší dotyk ako riešenia, ktoré používajú AD kolíky priamo na dotykové ovládanie
- PWM ovládanie podsvietenia, umožňuje nastaviť podsvietenie na pohodlnú úroveň
- Slot Micro SD poskytuje jednoduchý spôsob ukladania fotografií na zobrazenie
- Ovládané cez SPI, je použitých len niekoľko Arduino pinov
- Dodáva sa s príkladmi STM32 a Arduino, vhodnými na prenos
Kľúčové parametre
| Typ LCD | TFT |
|---|---|
| Rozhranie LCD | SPI |
| LCD ovládač | ILI9486 |
| Typ dotykovej obrazovky | Odporový |
| Ovládač dotykovej obrazovky | XPT2046 |
| Farby | RGB, 65 tisíc farieb |
| Rozlíšenie | 480 x 320 (pixel) |
| Pomer strán | 8:5 |
| I/O napätie | 3,3V/5V |

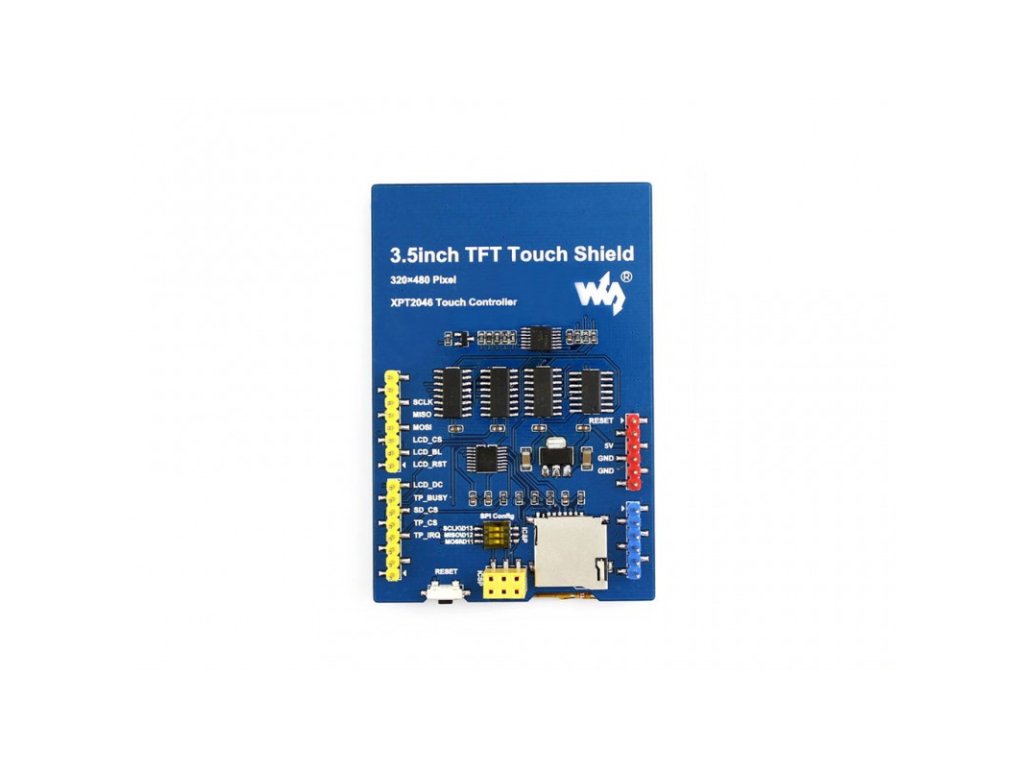

Rozhranie
| Symbol | Arduino / NUCLEO PIN | Popis |
|---|---|---|
| 5V | 5V | Napájanie 5V |
| GND | GND | Ground |
| SCLK | D13 | SPI hodiny |
| MISO | D12 | Vstup údajov SPI |
| MOSI | D11 | Výstup údajov SPI |
| LCD_CS | D10 | Výber LCD čipu |
| LCD_BL | D9 | LCD podsvietenie |
| LCD_RST | D8 | LCD reset |
| LCD_DC | D7 | LCD výber údajov/príkazov |
| TP_BUSY | D6 | Dotykový panel je zaneprázdnený |
| SD_CS | D5 | Výber čipu karty Micro SD |
| TP_CS | D4 | Výber čipu dotykového panela |
| TP_IRQ | D3 | Prerušenie dotykového panela |
Vonkajší rozmer
Rozvojové zdroje
Wiki: www.waveshare.com/wiki/3.5inch_TFT_Touch_Shield
Obsah balenia
3.5inch Touch LCD Shield for Arduino
