4 kanálový 5V reléový modul pre Uno R3 Mega 2560

4 kanálový 5V reléový modul pre Uno R3 Mega 2560

Popis:

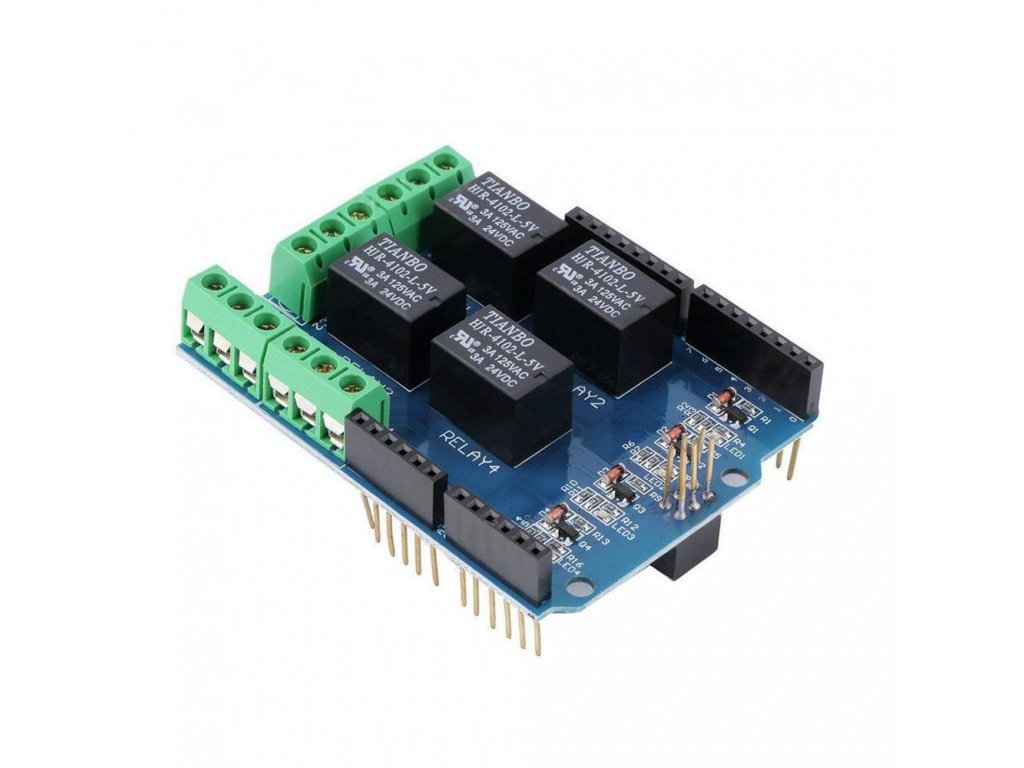

Relay Shield (tj 5V Quad Relay Module) je malé prúdové napájacie zariadenie na riadenie bežného elektronického modulu, ktoré umožňuje, aby sa v systéme SCM široko používali výkonné jednočipové riadiace zariadenia; a môžu byť priamo pripojené k použitiu rôznych typov základných dosiek, čo eliminuje problémy s prepojovacím káblom.

Funkcia:

1. Rozhrania a tvar štandardného štítu

2. Môže pokračovať v ukladaní ďalších rozširujúcich dosiek

3. 3 otvory na umiestnenie skrutiek M3 pre ľahkú inštaláciu

4. High Drive (5 V alebo 3,3 V) normálne otvorený kontaktný uzáver

5. Indikátor palubného relé (červený)

Špeciálna poznámka: Ak používate dosku UNO, ktorá je k nej pripojená, pretože rozhranie UNO USB je extrémne vysoké, mali by ste sa vyhnúť skratu zelených terminálov.

Rozhranie štítu relé:

Relé: jednosmerné relé 5V, model HJR-4102-L-5V, ktoré relé1 zastupuje za prvé relé, druhé atď.

Napájacie rozhranie: 5V DC napájacie rozhranie

Indikátor: keď je relé vysoké, štyri svetlá svietia červeno, príslušná kontrolka sa rozsvieti.

Reléové svorky: K zariadeniu je možné pripojiť svorku s vysokým výkonom a vysokým prúdom. 1. pätka (t. J. NOx) je normálne otvorený pin, pin NCx je normálne zatvorený, COMx je bežný, t. J. Keď relé nie je poháňané, NOx a COMx sú otvorené medzi dvoma pinmi, pripojením NCx a COMx; Keď je riadiaci signálny kolík relé (x) vysoký relé pohonu, spojenie NOx a COMx sa otvorí medzi NCx a COMx.
