Adafruit 1.14" 240x135 Color Newxie TFT Display - ST7789
Adafruit 1.14" 240x135 Color Newxie TFT Display - ST7789
ADA: 6113
Popis
Pozdravte naše nové 1,14" farebné TFT zobrazovacie dosky Newxie s rozlíšením 240 x 135 – myslíme si, že je to T - F - T úžasné! Je to veľkosť vašej miniatúry s nádhernou farbou 240 x 135 pixelov s vysokým rozlíšením. Tento veľmi malý displej má uhlopriečku iba 1,14", s RGB pixelmi na vytváranie veľmi malých displejov s vysokou hustotou. A táto vylamovacia doska je navrhnutá pre kompaktné „stohovanie“ na 0,1" mriežke – s vertikálnym usporiadaním, ktoré napodobňuje staré nixie trubice .
Displej využíva na komunikáciu obyčajný SPI (hodiny, dátový vstup, výber čipu, dáta/príkaz) a má svoj vlastný pixel adresovateľný frame buffer, dá sa použiť s každým druhom mikrokontroléra. Dokonca aj veľmi malý s nízkou pamäťou a niekoľkými dostupnými pinmi! 1,14" displej má 240 x 135 16-bitových plnofarebných pixelov a je to IPS displej, takže farba vyzerá skvele až 80 stupňov mimo osi v akomkoľvek smere. TFT ovládač (ST7789) je veľmi podobný populárnemu ST7735 a naše Arduino knižnica to dobre podporuje.
Je to v podstate rovnaký displej a prerušenie ako náš 1,14" TFT break, ale minimalizovaný: nezahŕňame kartu MicroSD ani linku na resetovanie. To znamená, že na ovládanie displeja a podsvietenia potrebujeme iba 7 pinov. Keďže samotný displej má veľkosť 0,8" široký, perfektne sedí. Predspájkovali sme pravouhlé záhlavia 2x7, aby sme uľahčili dizajn stojanového displeja, oba rady majú rovnaký kontakt - používame len dvojradový pre lepšiu mechanickú stabilitu, takže je jednoduchšie ich pekne a rovno postaviť.
Náš breakout má vopred pripojený TFT displej, ako aj 3,3V regulátor s ultra nízkym výpadkom a 3/5V prepínač úrovne, takže ho môžete použiť s 3,3V alebo 5V napájaním a logikou, ako je Arduino kompatibilné, ESP32, RP2040 alebo počítač Raspberry Pi.
Samozrejme, nenecháme vás len s datasheetom a "veľa šťastia!" - Napísali sme úplnú open source grafickú knižnicu, ktorá dokáže kresliť pixely, čiary, obdĺžniky, kruhy, text a bitmapy, ako aj vzorový kód a návod na zapojenie , máme tiež podporu CircuitPython/Python pre 1,14" TFT s ST7789 .
Description

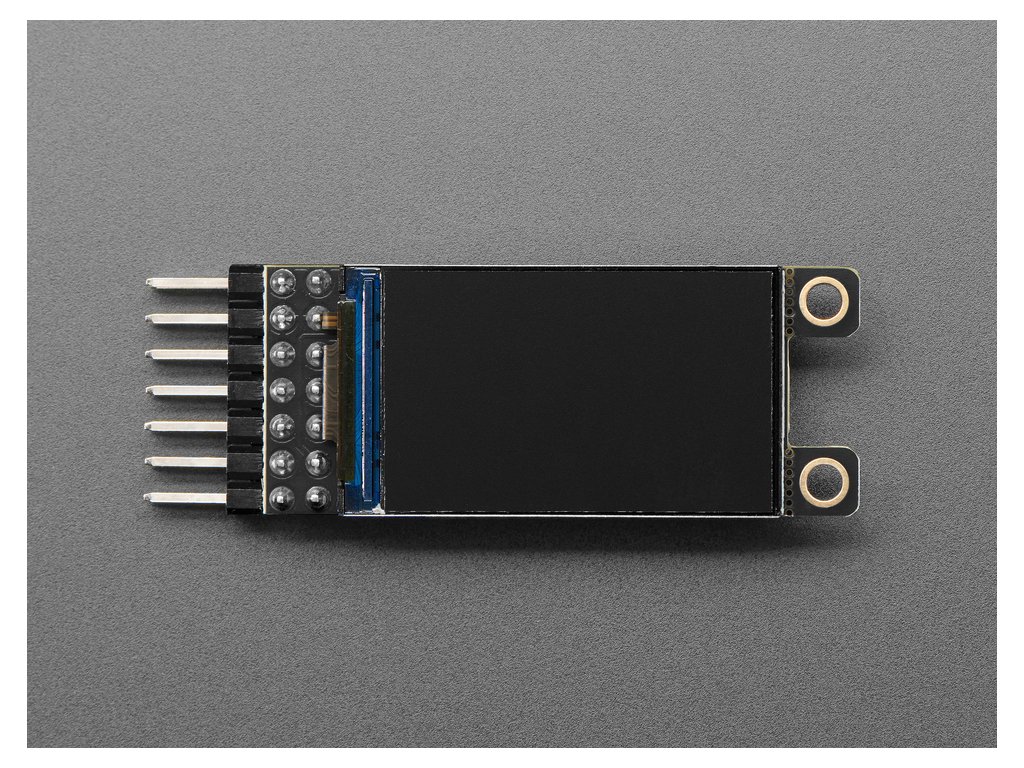

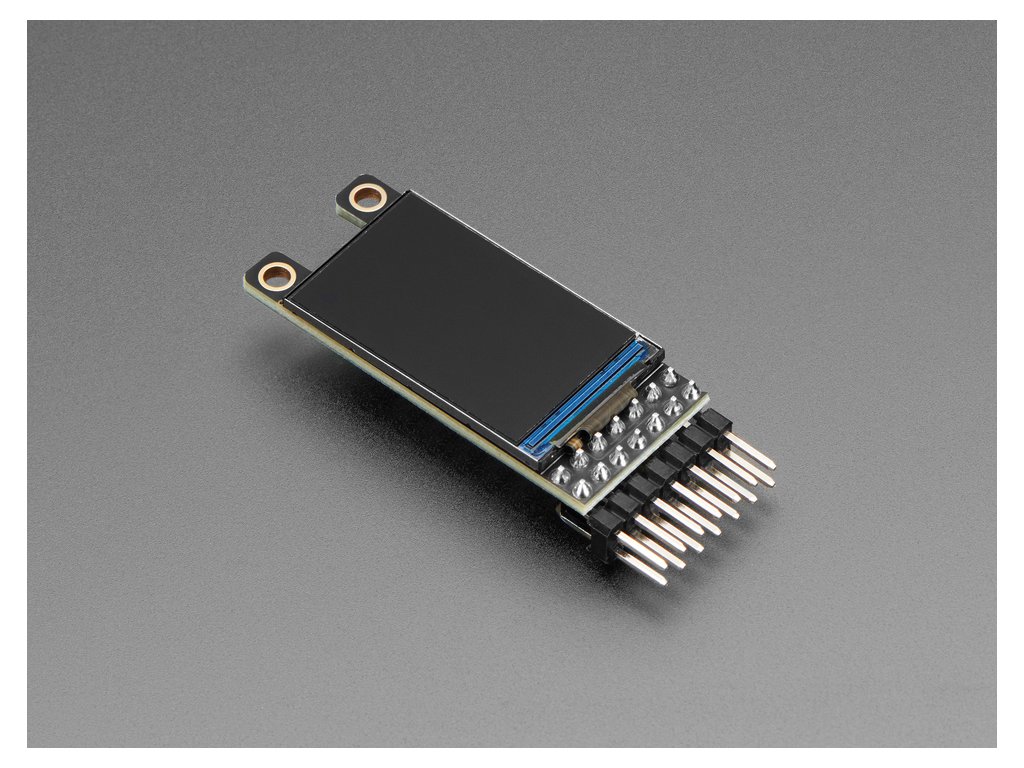

Say hello to our new Newxie 1.14" 240x135 Color TFT Display Boards – we think it's T-F-Terrific! It's the size of your thumbnail, with glorious 240x135 high res pixel color. This very very small display is only 1.14" diagonal, packed with RGB pixels, for making very small high-density displays. And this breakout board is designed for compact 'stacking' on a 0.1" grid - with a vertical arrangement that mimics old-school nixie tubes.
The display uses plain SPI (Clock, Data In, Chip Select, Data/Command) to communicate and has its own pixel-addressable frame buffer, it can be used with every kind of microcontroller. Even a very small one with low memory and few pins available! The 1.14" display has 240x135 16-bit full color pixels and is an IPS display, so the color looks great up to 80 degrees off axis in any direction. The TFT driver (ST7789) is very similar to the popular ST7735, and our Arduino library supports it well.

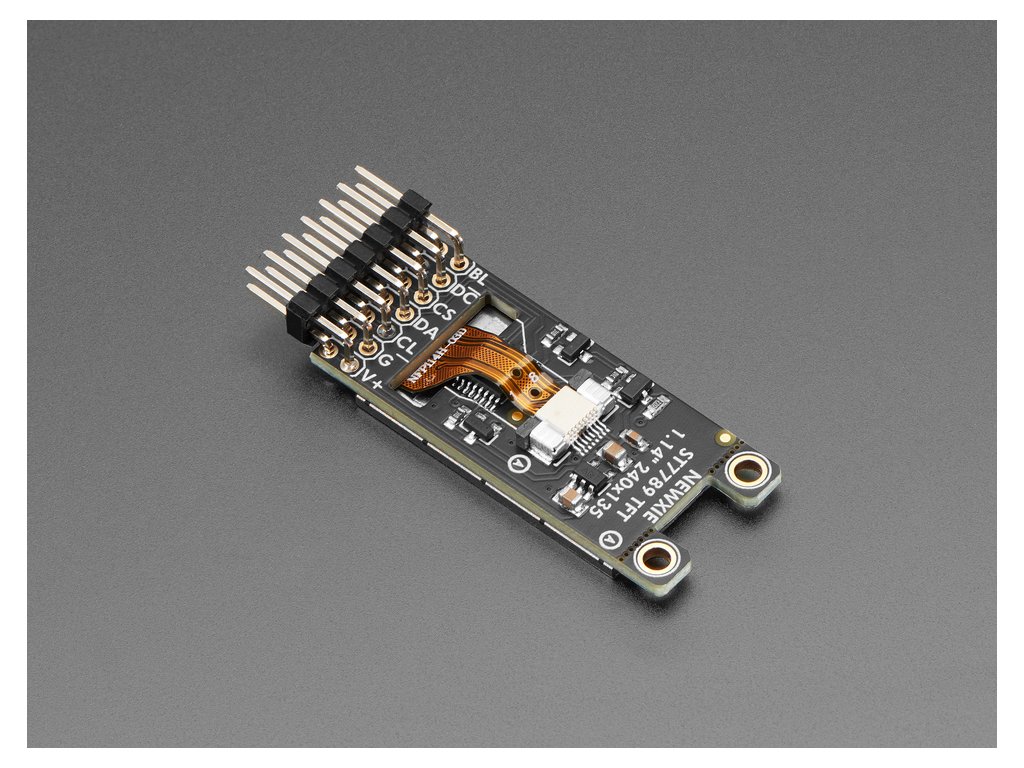

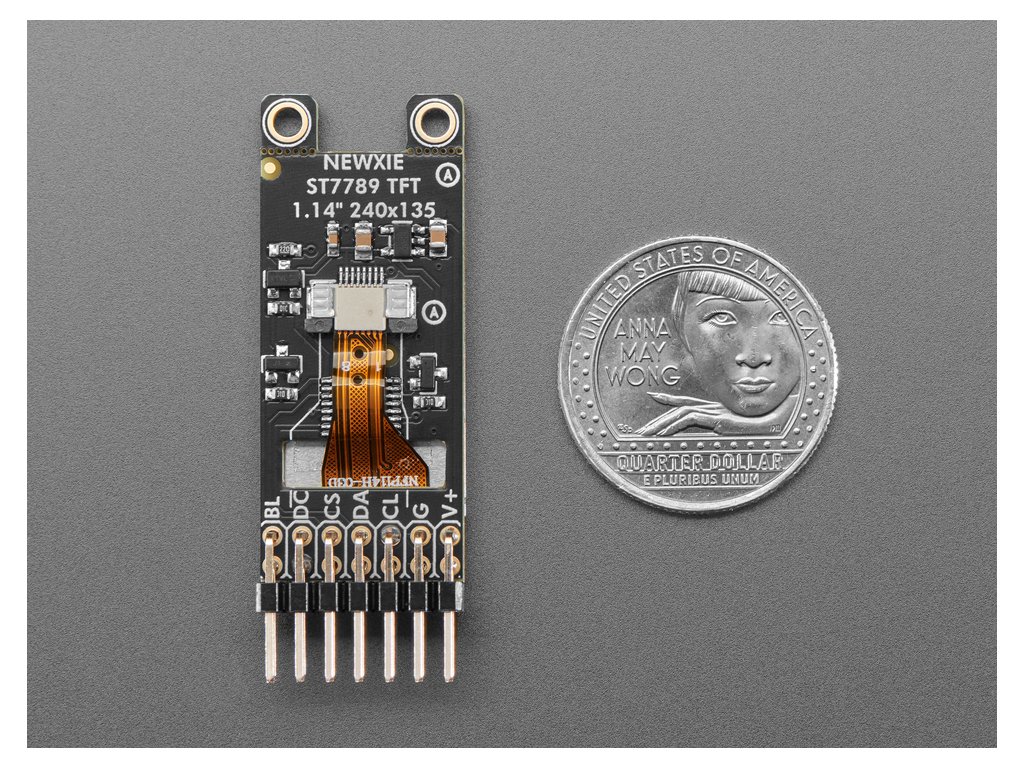

It's essentially the same display & breakout as our 1.14" TFT breakout but minimized: we don't include a MicroSD card or reset line. That means we have only 7 pins required to control the display and backlight. Since the display itself is 0.8" wide, it makes for a perfect fit. We pre-soldered on 2x7 right-angle headers to make it easy to design a stand-up display, both rows are the same contact - we just use dual row for better mechanical stability and so its easier to get them nice and straight.
Our breakout has the TFT display pre-attached, as well as a ultra-low-dropout 3.3V regulator and a 3/5V level shifter so you can use it with 3.3V or 5V power and logic such as Arduino compatible, ESP32, RP2040 or Raspberry Pi computer.
Of course, we wouldn't just leave you with a datasheet and a "good luck!" - we've written a full open source graphics library that can draw pixels, lines, rectangles, circles, text and bitmaps as well as example code and a wiring tutorial, we also have CircuitPython/Python support for the 1.14" TFT with ST7789.
