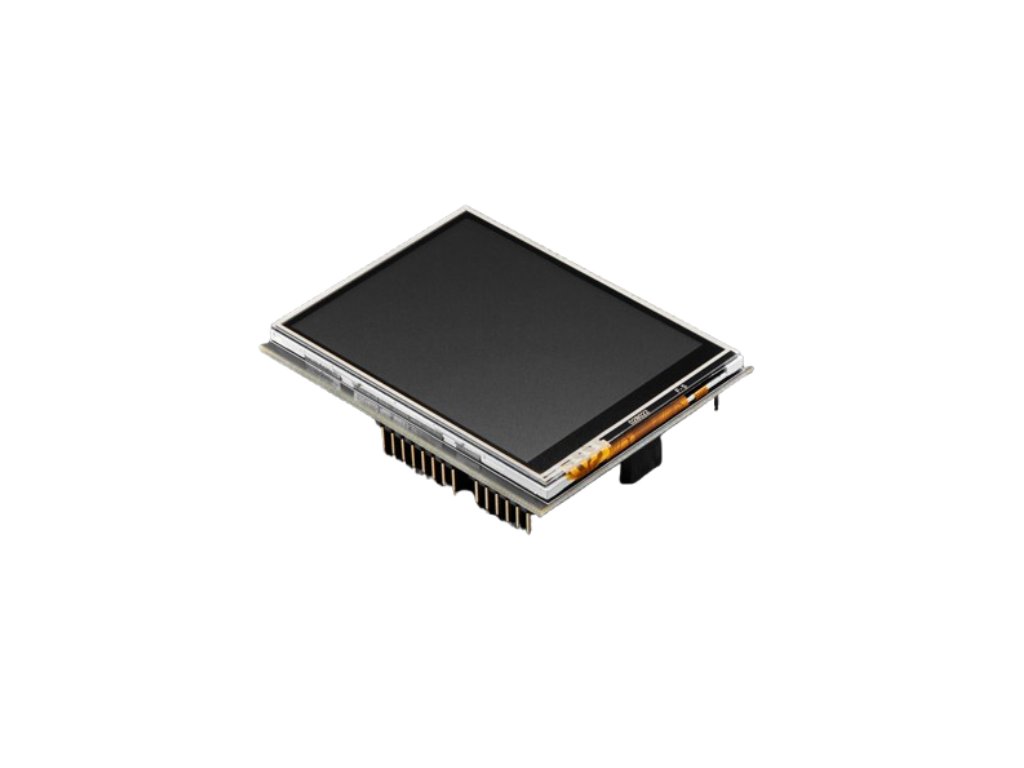

Adafruit 2.8" TFT Touch Shield for Arduino with Resistive Touch Screen v2 - STEMMA QT / Qwiic
Adafruit 2.8" TFT Touch Shield for Arduino with Resistive Touch Screen v2 - STEMMA QT / Qwiic
ADA: 1651
Popis
Okorente svoj projekt Arduino krásnym štítom s veľkým dotykovým displejom so zabudovaným pripojením na microSD kartu. Tento TFT displej je veľký (uhlopriečka 2,8") jasný (4 biele LED podsvietenie) a farebný (18-bit 262 000 rôznych odtieňov)! 240 x 320 pixelov s individuálnym ovládaním pixelov. Má oveľa väčšie rozlíšenie ako čiernobiely displej 128 x 64. Bonusom je, že k tomuto displeju je už pripojená odporová dotyková obrazovka, takže môžete zistiť stlačenie prstov kdekoľvek na obrazovke ( Máme aj kapacitný dotyk verzia tohto štítu tu )
Tento štít používa port SPI na odosielanie údajov na displej čipovej sady ILI9341 a I2C na čítanie ovládača odporovej dotykovej obrazovky TSC2007. Vďaka tomu funguje skvele s takmer akoukoľvek doskou, ktorá má tvar „Arduino alebo Mega“, pokiaľ majú kolíky I2C SDA a SCL po kolíku D13 a port SPI 2x3. Ak chcete získať prístup k zostávajúcim kolíkom, odporúčame WingShield
Nedávno sme urobili veľkú aktualizáciu tohto dizajnu, aby sme pridali:
- Čip ovládača dotykovej obrazovky TSC2007 namiesto STMPE811 (ktorý bol ukončený)
- Voliteľné VddIO na použitie s 3,3V alebo 5V čipmi - štandardne používame IOref, ale ak vaša doska nemá kolík IOref, prepojku môžete prispájkovať uzavretú pre akékoľvek napätie, ktoré chcete
- STEMMA QT port pre rýchle pripojenie senzorov a iných I2C zariadení
- Tlačidlo Resetovanie pravého uhla sa teraz stláča jednoduchšie
Štít je kompletne zostavený, otestovaný a pripravený na použitie. Žiadne zapojenie, žiadne spájkovanie! Jednoducho ho zapojte a načítajte naše knižnice – spustíte ho za menej ako 10 minút! Funguje najlepšie s akoukoľvek klasickou doskou Arduino alebo Mega.
Tento štít displeja má v sebe zabudovaný radič s vyrovnávacou pamäťou RAM, takže mikrokontrolér nevykonáva takmer žiadnu prácu. Tento štít potrebuje iba niekoľko kolíkov: päť kolíkov SPI pre displej (SPI + DC a CS), kolíky I2C a IRQ pre dotykovú obrazovku a voliteľný kolík podsvietenia. Pre kartu micro SD možno použiť ešte jeden kolík, ak z nej chcete čítať obrázky.
Samozrejme, nenecháme vás len s datasheetom a "veľa šťastia!" - Napísali sme úplnú open source grafickú knižnicu, ktorá dokáže kresliť pixely, čiary, obdĺžniky, kruhy a text. Máme tiež knižnicu dotykovej obrazovky, ktorá detekuje x, y a z (tlak) a príklad kódu, ktorý to všetko demonštruje. Kód je napísaný pre Arduino, ale dá sa ľahko preniesť na váš obľúbený mikrokontrolér!
Technické detaily
- Rozlíšenie 240 x 320, 18-bitové (262 000) farby – naša knižnica používa 16-bitový farebný režim
- Vysokorýchlostný displej SPI s digitálnym ovládačom dotykovej obrazovky SPI
- Displej využíva digitálne piny 9, 10 a SPI. Dotykový ovládač vyžaduje I2C a pin #2 voliteľné IRQ. Pin microSD vyžaduje digitálny #4.
- Funguje s akýmikoľvek klasickými Arduino alebo Mega doskami v tvare.
- Integrovaný regulátor LDO 3,3 V @ 300 mA, odber prúdu závisí od použitia, ale je približne 100 mA pre displej a dotykovú obrazovku
- 4 biele LED podsvietenie. V predvolenom nastavení je zapnutý, ale môžete pripojiť tranzistor k digitálnemu kolíku na ovládanie podsvietenia
- 4-vodičový odporový dotykový displej pripojený k ovládaču TSC2007
Údajové listy, dosky plošných spojov EagleCAD a ďalšie v návode na produkt
Description
Spice up your Arduino project with a beautiful large touchscreen display shield with built in microSD card connection. This TFT display is big (2.8" diagonal) bright (4 white-LED backlight) and colorful (18-bit 262,000 different shades)! 240x320 pixels with individual pixel control. It has way more resolution than a black and white 128x64 display. As a bonus, this display has a resistive touchscreen attached to it already, so you can detect finger presses anywhere on the screen. (We also have a capacitive-touch version of this shield here)

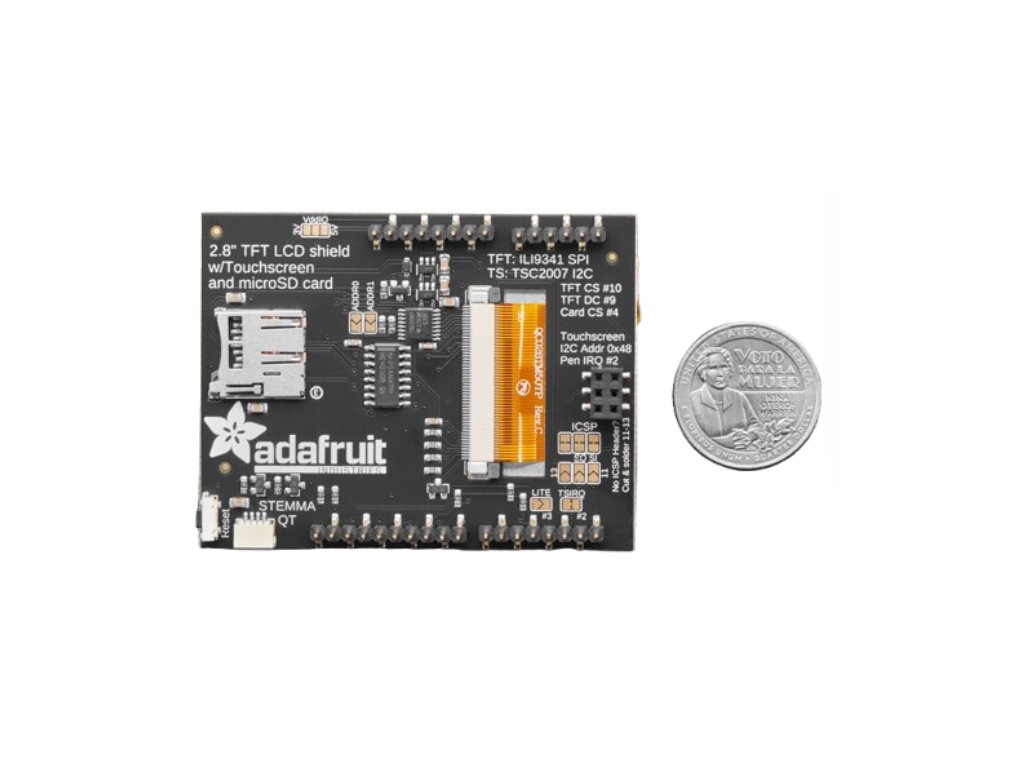

This shield uses the SPI port for sending data to the ILI9341 chipset display, and I2C for reading the TSC2007 resistive touch screen driver. That makes it work great with just about any board that is 'Arduino or Mega shaped' as long as they have the I2C SDA and SCL pins after pin D13, and the SPI 2x3 port. If you want to access the remaining pins, we recommend a WingShield
We recently did a big update to this design to add:
- TSC2007 Touch screen driver chip instead of STMPE811 (which was discontinued)
- Selectable VddIO for use with 3.3V or 5V chips - by default we use IOref but if your board does not have the IOref pin, you can solder the jumper closed for whatever voltage you like
- STEMMA QT port for quick connecting sensors and other I2C devices
- Right Angle Reset button is easier to press now

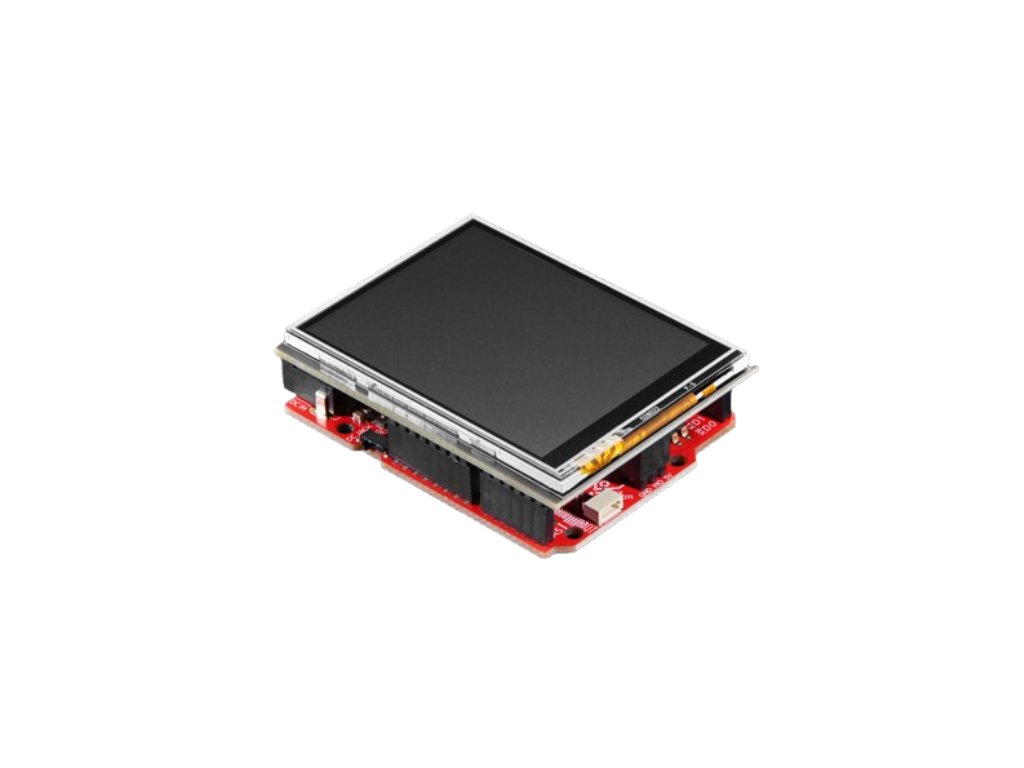

The shield is fully assembled, tested and ready to go. No wiring, no soldering! Simply plug it in and load up our libraries - you'll have it running in under 10 minutes! Works best with any classic Arduino or Mega -shaped board.
This display shield has a controller built into it with RAM buffering, so that almost no work is done by the microcontroller. This shield needs only a few pins: five SPI pins for the display (SPI + DC and CS), I2C and IRQ pin for the touch screen, and an optional backlight pin. One more pin can be used for the micro SD card if you want to read images off of it.
Of course, we wouldn't just leave you with a datasheet and a "good luck!" - we've written a full open source graphics library that can draw pixels, lines, rectangles, circles and text. We also have a touch screen library that detects x, y and z (pressure) and example code to demonstrate all of it. The code is written for Arduino but can be easily ported to your favorite microcontroller!
Technical Details
- 240x320 resolution, 18-bit (262,000) color - our library uses 16 bit color mode
- High speed SPI display with digital SPI touchscreen driver
- The display uses digital pins 9, 10 and SPI. Touchscreen controller requires I2C and pin #2 optional IRQ. microSD pin requires digital #4.
- Works with any classic Arduino or Mega shaped boards.
- Onboard 3.3V @ 300mA LDO regulator, current draw depends on usage but is about 100mA for the display and touchscreen
- 4 white LED backlight. On by default but you can connect the transistor to a digital pin for backlight control
- 4-wire resistive touchscreen attached to TSC2007 controller
