Popis:

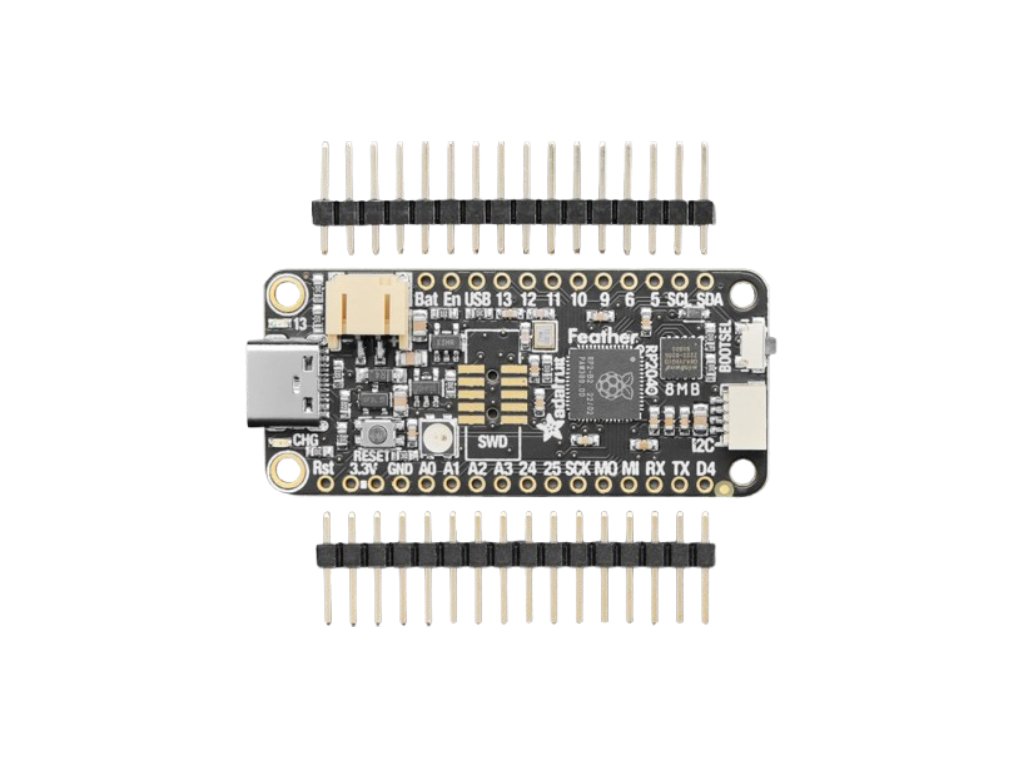

Nový čip znamená nové Feather a Raspberry Pi RP2040 nie je výnimkou. Keď sme videli tento čip, mysleli sme si, že „tento čip bude úžasný, keď mu dáme ošetrenie peria“ a tak sme to urobili! Tento Feather obsahuje RP2040 a všetky vychytávky, ktoré na Feather poznáte a máte radi
- Rozmery 2,0" x 0,9" x 0,28" (50,8 mm x 22,8 mm x 7 mm) bez prispájkovaných hlavičiek
- Ľahké ako (veľké?) pierko - 5 gramov
- RP2040 32-bitový Cortex M0+ dvojjadrový bežiaci na ~125 MHz @ 3,3 V logika a napájanie
- 264 KB RAM
- 8 MB SPI FLASH čip na ukladanie súborov a ukladanie kódu CircuitPython/MicroPython. Žiadna EEPROM
- Tony GPIO! 21 x GPIO pinov s nasledujúcimi možnosťami:
- Štyri 12-bitové ADC (o jedno viac ako Pico)
- Dve I2C, dve SPI a dve periférne zariadenia UART, jedno označujeme ako „hlavné“ rozhranie v štandardných umiestneniach Feather
- 16 x PWM výstupy - pre servá, LED atď
- 8 digitálnych „non-ADC/non-peripheral“ GPIO je za sebou pre maximálnu kompatibilitu PIO
- Zabudovaná 200mA+ lipolytická nabíjačka s LED indikátorom stavu nabíjania
- Červená LED kolíka č. 13 pre všeobecné blikanie
- RGB NeoPixel pre plnofarebnú indikáciu.
- Integrovaný konektor STEMMA QT , ktorý vám umožní rýchlo pripojiť akékoľvek zariadenia Qwiic, STEMMA QT alebo Grove I2C bez spájkovania!
- Tlačidlo Reset aj tlačidlo výberu zavádzača pre rýchle reštarty (bez odpájania a opätovného zapojenia na opätovné spustenie kódu)
- 3,3V napájací/aktivačný kolík
- Voliteľný ladiaci port SWD je možné prispájkovať pre prístup k ladeniu
- 4 montážne otvory
- 12 MHz kryštál pre dokonalé načasovanie.
- 3,3V regulátor so špičkovým výstupným prúdom 500mA
- Konektor USB typu C vám umožňuje prístup k vstavanému zavádzaču USB ROM a ladeniu sériového portu
- Od 28. novembra 2022 sme aktualizovali toto pierko o pravé uhlové hmatové tlačidlo pre prepínač zavádzača, takže ho môžete stlačiť, aj keď je krídlo na pierku. K GPIO #4 sme pripojili aj spúšťacie tlačidlo, takže ho možno použiť ako tlačidlo na vstup používateľa
Vo vnútri RP2040 je „permanentná ROM“ USB UF2 bootloader . To znamená, že keď chcete naprogramovať nový firmvér, môžete podržať tlačidlo BOOTSEL pri jeho zapájaní do USB (alebo potiahnutím kolíka RUN/Reset na zem) a zobrazí sa ako USB disk, môžete pretiahnuť firmvér na. Ľuďom, ktorí používajú produkty Adafruit, to bude veľmi známe – túto techniku používame na všetkých našich natívnych doskách USB. Len si všimnite, že nemusíte dvakrát kliknúť na reset, namiesto toho podržte BOOTSEL počas zavádzania, aby ste vstúpili do zavádzača!
RP2040 je výkonný čip, ktorý má taktovaciu rýchlosť ako náš M4 (SAMD51) a dve jadrá, ktoré sú ekvivalentné nášmu M0 (SAMD21). Keďže ide o čip M0, nemá jednotku s pohyblivou rádovou čiarkou ani hardvérovú podporu DSP - takže ak robíte niečo s ťažkou matematikou s pohyblivou rádovou čiarkou, bude to vykonané softvérovo, a teda nie tak rýchlo ako M4. Pre mnoho ďalších výpočtových úloh dosiahnete rýchlosti blízke M4!
Pre periférne zariadenia existujú dva ovládače I2C, dva ovládače SPI a dva UART, ktoré sú multiplexované cez GPIO - skontrolujte piny, na ktoré sa dajú nastaviť. K dispozícii je 16 PWM kanálov, každý kolík má kanál, na ktorý sa dá nastaviť (takisto na kolíku).
Všimnete si, že tu nie je žiadne periférne zariadenie I2S, SDIO alebo kamera, čo s tým? Namiesto špecifickej hardvérovej podpory pre periférie podobné sériovým dátam, ako sú tieto, RP2040 prichádza so systémom stavového stroja PIO, ktorý je jedinečným a výkonným spôsobom vytvárania vlastnej hardvérovej logiky a blokov spracovania dát , ktoré bežia samostatne bez toho, aby zaberali CPU. Napríklad NeoPixels – často používame protokol špecifický pre časovanie týchto LED. Pre RP2040 namiesto toho používame objekt PIO, ktorý načítava dátovú vyrovnávaciu pamäť a nataktuje správny bitový tok s dokonalou presnosťou. To isté s I2S audio vstupom alebo výstupom, LED maticovými displejmi, 8-bitovými alebo SPI založenými TFT, dokonca aj VGA ! V MicroPythone a CircuitPythone môžete vytvoriť riadiace príkazy PIO na skriptovanie periférie a načítanie za behu. K dispozícii sú 2 periférne zariadenia PIO so 4 stavovými automatmi.
Existuje skvelá podpora C/C++ , neoficiálna (ale naozaj dobrá) podpora Arduina, oficiálny port MicroPython a port CircuitPython ! Samozrejme odporúčame CircuitPython, pretože si myslíme, že je to najjednoduchší spôsob, ako začať , a má podporu pre väčšinu našich ovládačov, displejov, senzorov a ďalších podporovaných hneď po vybalení, takže môžete sledovať naše projekty a návody CircuitPython.
Zatiaľ čo RP2040 má veľa vstavanej pamäte RAM (264 kB), nemá vstavanú pamäť FLASH. Namiesto toho to poskytuje externý flash čip QSPI. Na tejto doske je 8 MB , ktoré je zdieľané medzi programom, na ktorom je spustený, a akýmkoľvek úložiskom súborov, ktoré používa MicroPython alebo CircuitPython. Pri použití C/C++ získate celú flash pamäť, pri použití Pythonu vám zostane asi 7 MB na kód, súbory, obrázky, fonty atď.
Vlastnosti čipu RP2040:
- Dual ARM Cortex-M0+ @ 133 MHz
- 264 kB SRAM na čipe v šiestich nezávislých bankách
- Podpora až 16 MB externej pamäte Flash cez vyhradenú zbernicu QSPI
- DMA ovládač
- Plne pripojená priečka AHB
- Periférne zariadenia interpolátora a celočíselného deliča
- Programovateľné LDO na čipe na generovanie napätia jadra
- 2 PLL na čipe na generovanie hodín USB a jadra
- 30 GPIO pinov, z ktorých 4 môžu byť použité ako analógové vstupy
- Periférne zariadenia
- 2 UART
- 2 SPI ovládače
- 2 I2C ovládače
- 16 PWM kanálov
- Ovládač USB 1.1 a PHY s podporou hostiteľa a zariadenia
- 8 stavových automatov PIO
Dodáva sa plne zostavený a otestovaný s bootloaderom UF2 USB. Vhodíme aj nejakú hlavičku, aby ste ju mohli zaspájkovať a zasunúť do nepájkovej dosky.
Description:
A new chip means a new Feather, and the Raspberry Pi RP2040 is no exception. When we saw this chip we thought "this chip is going to be awesome when we give it the Feather Treatment" and so we did! This Feather features the RP2040, and all niceties you know and love about Feather
- Measures 2.0" x 0.9" x 0.28" (50.8mm x 22.8mm x 7mm) without headers soldered in
- Light as a (large?) feather - 5 grams
- RP2040 32-bit Cortex M0+ dual core running at ~125 MHz @ 3.3V logic and power
- 264 KB RAM
- 8 MB SPI FLASH chip for storing files and CircuitPython/MicroPython code storage. No EEPROM
- Tons of GPIO! 21 x GPIO pins with following capabilities:
- Four 12-bit ADCs (one more than Pico)
- Two I2C, Two SPI, and two UART peripherals, we label one for the 'main' interface in standard Feather locations
- 16 x PWM outputs - for servos, LEDs, etc
- The 8 digital 'non-ADC/non-peripheral' GPIO are consecutive for maximum PIO compatibility
- Built-in 200mA+ lipoly charger with charging status indicator LED
- Pin #13 red LED for general purpose blinking
- RGB NeoPixel for full-color indication.
- On-board STEMMA QT connector that lets you quickly connect any Qwiic, STEMMA QT or Grove I2C devices with no soldering!
- Both Reset button and Bootloader select button for quick restarts (no unplugging-replugging to relaunch code)
- 3.3V Power/enable pin
- Optional SWD debug port can be soldered in for debug access
- 4 mounting holes
- 12 MHz crystal for perfect timing.
- 3.3V regulator with 500mA peak current output
- USB Type C connector lets you access built-in ROM USB bootloader and serial port debugging
- As of November 28, 2022 – we've updated this Feather with a right-angle tactile button for the Bootloader switch, so that you can press it even when a 'wing is on the Feather. We have also connected the boot button to GPIO #4 so it can be used as a user-input button
Inside the RP2040 is a 'permanent ROM' USB UF2 bootloader. What that means is when you want to program new firmware, you can hold down the BOOTSEL button while plugging it into USB (or pulling down the RUN/Reset pin to ground) and it will appear as a USB disk drive you can drag the firmware onto. Folks who have been using Adafruit products will find this very familiar - we use the technique on all our native-USB boards. Just note you don't double-click reset instead hold down BOOTSEL during boot to enter the bootloader!
The RP2040 is a powerful chip, which has the clock speed of our M4 (SAMD51), and two cores that are equivalent to our M0 (SAMD21). Since it is an M0 chip, it does not have a floating point unit or DSP hardware support - so if you're doing something with heavy floating-point math, it will be done in software and thus not as fast as an M4. For many other computational tasks, you'll get close-to-M4 speeds!
For peripherals, there are two I2C controllers, two SPI controllers, and two UARTs that are multiplexed across the GPIO - check the pinout for what pins can be set to which. There are 16 PWM channels, each pin has a channel it can be set to (ditto on the pinout).
You'll note there's no I2S peripheral, or SDIO, or camera, what's up with that? Well instead of having specific hardware support for serial-data-like peripherals like these, the RP2040 comes with the PIO state machine system which is a unique and powerful way to create custom hardware logic and data processing blocks that run on their own without taking up a CPU. For example, NeoPixels - often we bitbang the timing-specific protocol for these LEDs. For the RP2040, we instead use PIO object that reads in the data buffer and clocks out the right bitstream with perfect accuracy. Same with I2S audio in or out, LED matrix displays, 8-bit or SPI based TFTs, even VGA! In MicroPython and CircuitPython you can create PIO control commands to script the peripheral and load it in at runtime. There are 2 PIO peripherals with 4 state machines each.
There is great C/C++ support, unofficial (but really good) Arduino support, an official MicroPython port, and a CircuitPython port! We of course recommend CircuitPython because we think it's the easiest way to get started and it has support with most of our drivers, displays, sensors, and more, supported out of the box so you can follow along with our CircuitPython projects and tutorials.
While the RP2040 has lots of onboard RAM (264KB), it does not have built-in FLASH memory. Instead, that is provided by the external QSPI flash chip. On this board there is 8 MB, which is shared between the program it's running and any file storage used by MicroPython or CircuitPython. When using C/C++ you get the whole flash memory, if using Python you will have about 7 MB remaining for code, files, images, fonts, etc.
RP2040 Chip features:
- Dual ARM Cortex-M0+ @ 133MHz
- 264kB on-chip SRAM in six independent banks
- Support for up to 16MB of off-chip Flash memory via dedicated QSPI bus
- DMA controller
- Fully-connected AHB crossbar
- Interpolator and integer divider peripherals
- On-chip programmable LDO to generate core voltage
- 2 on-chip PLLs to generate USB and core clocks
- 30 GPIO pins, 4 of which can be used as analog inputs
- Peripherals
- 2 UARTs
- 2 SPI controllers
- 2 I2C controllers
- 16 PWM channels
- USB 1.1 controller and PHY, with host and device support
- 8 PIO state machines
Comes fully assembled and tested, with the UF2 USB bootloader. We also toss in some header, so you can solder it in and plug it into a solderless breadboard.
