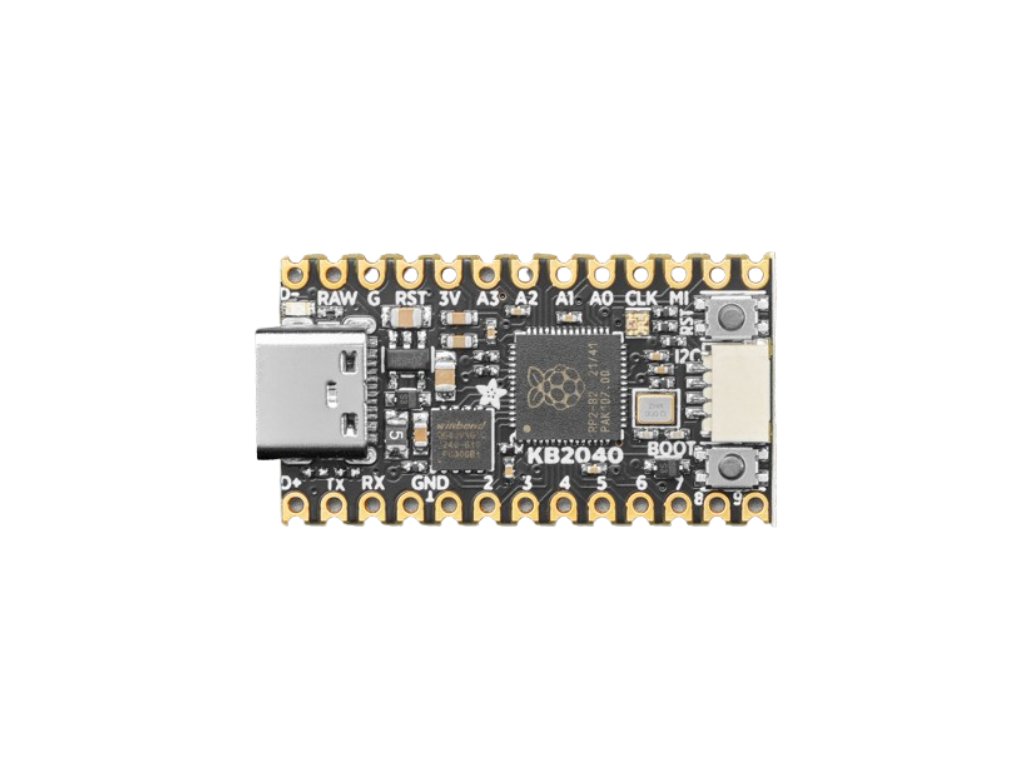

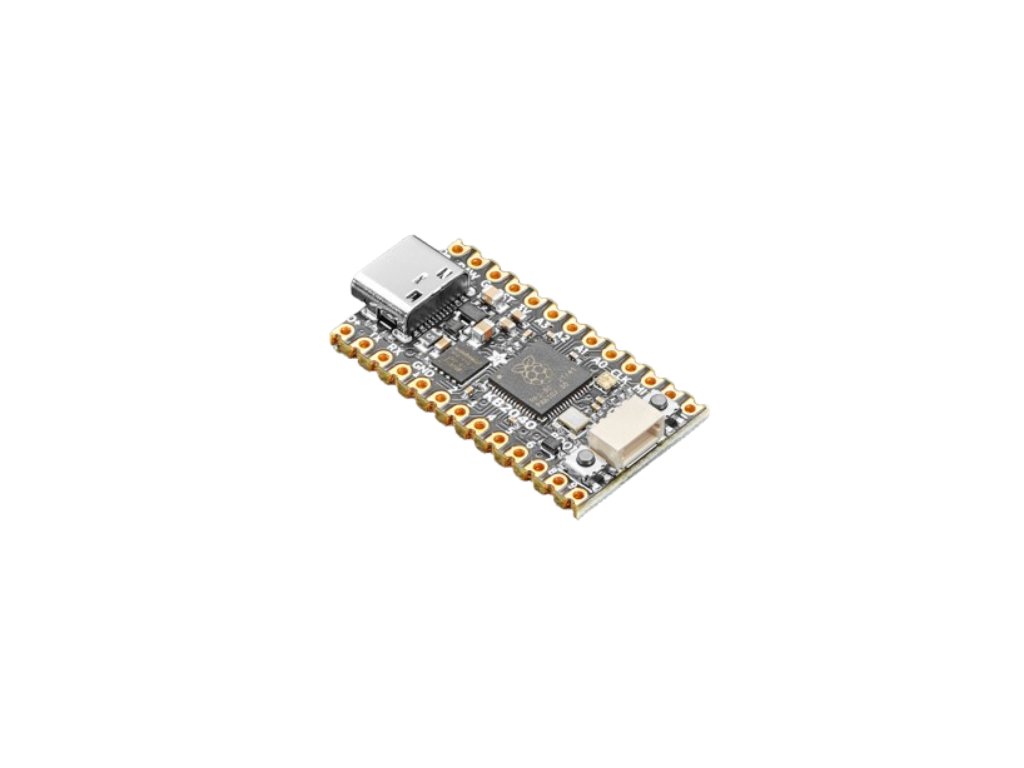

Adafruit KB2040 - RP2040 Kee Boar Driver
Adafruit KB2040 - RP2040 Kee Boar Driver
ADA: 5302
Popis:
Objaví sa divoký Kee Boar! Je to lesklý KB2040 ! Doska Arduino Pro v tvare Micro pre Keebs s RP2040. (#keeblife 4 evah) Veľa ľudí rád používa diely Adafruit pre svoje zostavy Keeb – ale keďže ItsyBitsy nie je kompatibilný s pinom Pro Micro, naozaj to nebolo ľahké bez nejakého druhu adaptérovej dosky.
Teraz vidíme, ako veľa ľudí používa CircuitPython na keeb, čo je úžasné! Prečo teda neskúsiť vytvoriť pro-mikro-kompatibilnú dosku RP2040? RP2040 je dostatočne výkonný, lacný a predstavuje vynikajúci čip ovládača keeb.
Zmiešali sme to, čo sa nám najviac páčilo na SparkFun Pro Micro RP2040 ( Qwiic / STEMMA QT I2C port na konci , takže dobré!) a Elite-C ( prehĺbené podložky a kolíky pre D+ a D- ) a našich existujúcich doskách RP2040 ( boot tlačidlo použiteľné pre užívateľa, 8MB QSPI flash, zabudovaný NeoPixel, jumper pre preskočenie diódy/poistky pre vysoký výkon RGB LED alebo USB hosting ). Dokonca sa nám to všetko zmestilo na 2-vrstvovú dosku plošných spojov so 7/7 smerovaním – len sme potrebovali vyrobiť najmenšie krytky a odpory 0402.
S 20 dostupnými GPIO (18 na lemovaných kolíkoch, 2 na STEMMA QT porte) môžete ľahko vytvoriť až 100-klávesové matice alebo bežné 65% rozloženia 5x15. Na pripojenie k posledným dvom kolíkom použite kábel typu plug-and-play QT bez toho, aby ste museli odpájať/prerábať.
Vlastnosti dosky:
- Rovnaká veľkosť a tvarový faktor ako Pro Micro breakout a takmer identický pinout (táto doska má napríklad menej analógových pinov)
- Rozmery 1,3" x 0,7" bez prispájkovaných hlavičiek
- RP2040 32-bitový Cortex M0+ dvojjadrový bežiaci na ~125 MHz @ 3,3 V logika a výkon. 264 KB RAM, bez EEPROM. 12 MHz kryštál pre dokonalé načasovanie.
- 8 MB SPI FLASH čip na ukladanie súborov a ukladanie kódu CircuitPython/MicroPython.
- 20 x GPIO pinov s nasledujúcimi možnosťami:
- 18 GPIO na vylamovacích podložkách. 2 GPIO na porte QT, ktorý je ľahko prístupný pre rozloženie klávesnice 5x15.
- Štyri 12-bitové ADC
- Dve I2C, dve SPI a dve periférne zariadenia UART, jedno z nich označujeme ako „hlavné“ rozhranie v štandardných umiestneniach Pro Micro
- 16 x PWM výstupy - pre servá, LED atď
- 10 digitálnych GPIO bez ADC je za sebou pre maximálnu kompatibilitu PIO
- RGB NeoPixel pre farebnú indikáciu stavu
- Klasická zelená napájacia LED
- Tlačidlo Reset aj tlačidlo výberu zavádzača pre rýchle reštarty. Tlačidlo Bootloader je dostupné aj ako všeobecné tlačidlo vstupu GPIO.
- STEMMA QT konektor na konci je kompatibilný s konektorom SparkFun Qwiic I2C a možno ho použiť na pripojenie a prehrávanie I2C zariadení alebo len ako 2 extra GPIO piny.
- 3,3V regulátor so špičkovým výstupným prúdom 500mA
- RAW výstup, pre napájanie NeoPixelov alebo iných 5V zariadení. Prepojka na spodnej strane vám umožňuje preskočiť 500 mA poistku až pre 2 A z USB portov.
- Konektor USB typu C vám umožňuje prístup k vstavanému zavádzaču USB ROM a ladeniu sériového portu
- Extra prerušenia D- a D+ pre alternatívne možnosti pripojenia USB.
Description:
A wild Kee Boar appears! It’s a shiny KB2040! An Arduino Pro Micro-shaped board for Keebs with RP2040. (#keeblife 4 evah) A lot of folks like using Adafruit parts for their Keeb builds – but with the ItsyBitsy not being pin-compatible with the Pro Micro pinout, it really wasn't very easy without some sort of adapter plate.
Now we’re seeing lots of people use CircuitPython for keebs, which is awesome! So why not try our hands at spinning up a pro-micro-compatible RP2040 board? The RP2040 is plenty powerful, low-cost, and makes for an excellent keeb driver chip.
We mixed together what we liked most about the SparkFun Pro Micro RP2040 (Qwiic / STEMMA QT I2C port on the end, so good!) and Elite-C (castellated pads & pins for D+ and D-) and our existing RP2040 boards (boot button can be used for user, 8MB QSPI flash, onboard NeoPixel, jumper for skipping the diode/fuse for high power RGB LEDs or USB hosting). We even got it to all fit on a 2-layer PCB with 7/7 routing – just needed to make the smallest caps and resistors 0402.
With 20 GPIO available (18 on castellated pins, 2 on STEMMA QT port) you can easily make up to 100-keys matrices, or common 65% 5x15 layouts. Use a plug-and-play QT cable to connect to the last two pins without having to do any desoldering/rework.
Board features:
- Same size and form-factor as a Pro Micro breakout and nearly-identical pinout (this board has fewer analog pins, for example)

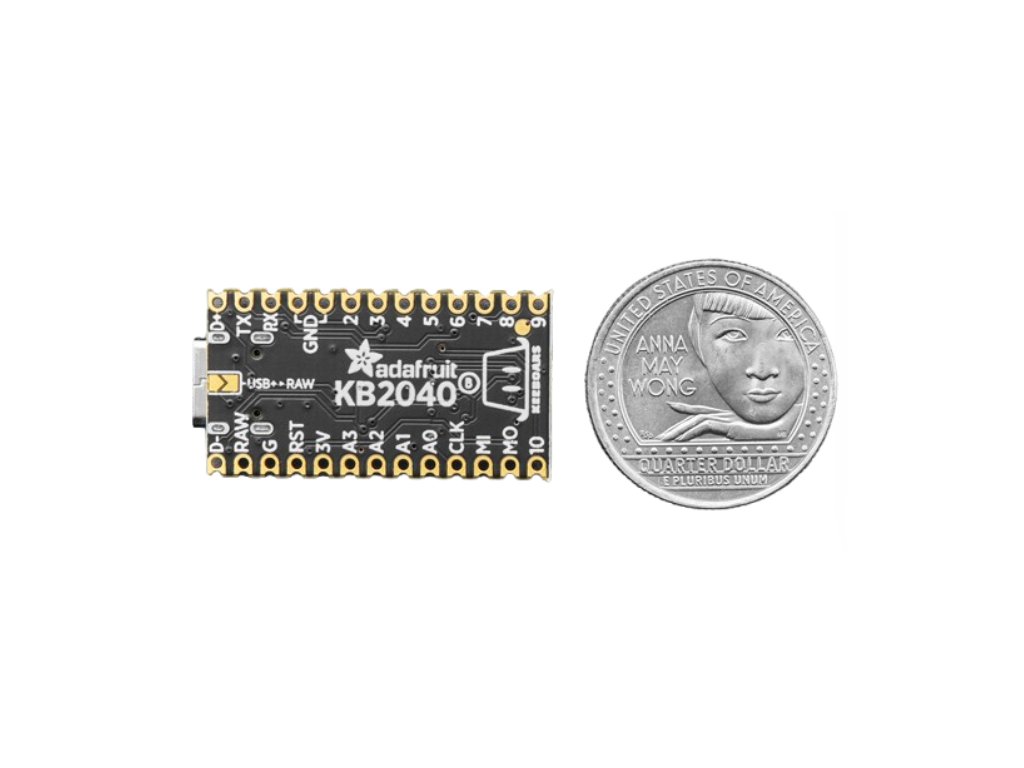

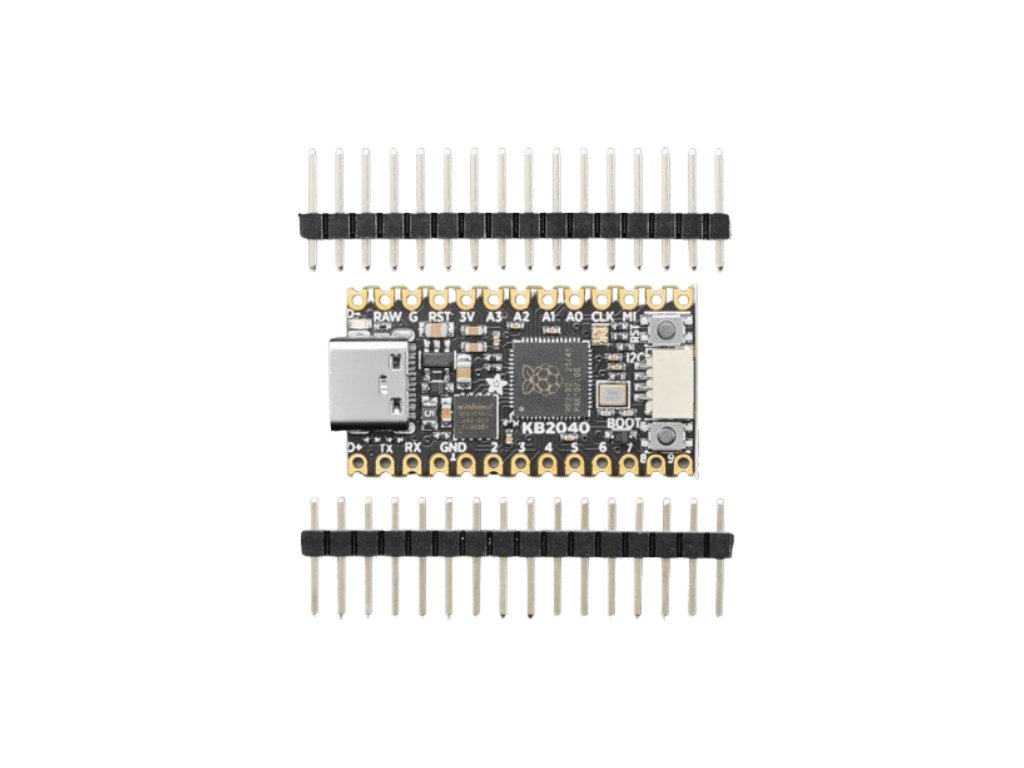

- Measures 1.3" x 0.7" without headers soldered in
- RP2040 32-bit Cortex M0+ dual core running at ~125 MHz @ 3.3V logic and power. 264 KB RAM, No EEPROM. 12 MHz crystal for perfect timing.
- 8 MB SPI FLASH chip for storing files and CircuitPython/MicroPython code storage.
- 20 x GPIO pins with following capabilities:
- 18 GPIO on castellated/pin breakout pads. 2 GPIO on QT port that can be easily accessed for 5x15 keyboard layouts.
- Four 12 bit ADCs
- Two I2C, Two SPI and two UART peripherals, we label one of for the 'main' interface in standard Pro Micro locations
- 16 x PWM outputs - for servos, LEDs, etc
- The 10 digital non-ADC GPIO are consecutive for maximum PIO compatibility
- RGB NeoPixel for colorful status indiction
- Classic green power LED
- Both Reset button and Bootloader select button for quick restarts. Bootloader button is also available as a generic GPIO input button.
- STEMMA QT connector on the end is compatible with the SparkFun Qwiic I2C connector, and can be used to plug and play I2C devices, or just as 2 extra GPIO pins.
- 3.3V regulator with 500mA peak current output
- RAW output, for powering NeoPixels or other 5V devices. Jumper on bottom lets you skip over the 500mA fuse, for up to 2A from USB ports.
- USB Type C connector lets you access built-in ROM USB bootloader and serial port debugging
- Extra D- and D+ breakouts for alternative USB connection options.
