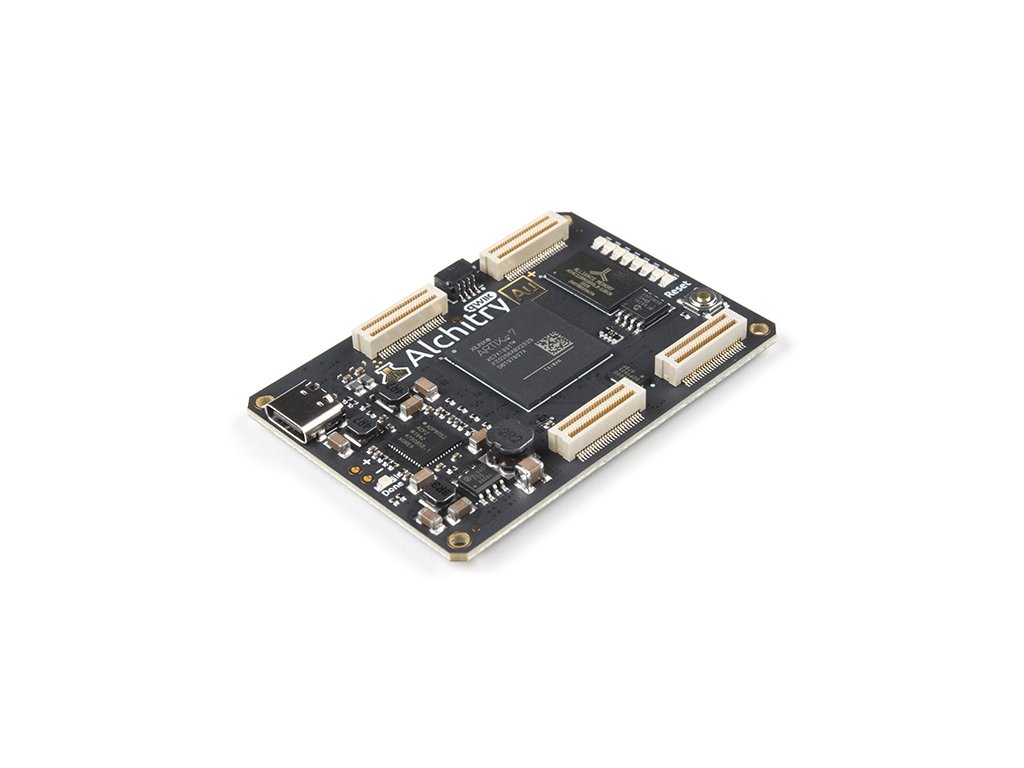

Alchitry Au+ FPGA Development Board (Xilinx Artix 7)

Alchitry Au+ FPGA Development Board (Xilinx Artix 7)

Alchitry Au+ je "zlatý" štandard pre vývojové dosky FPGA a je to možno jedna z najsilnejších dosiek svojho typu na trhu. Au+ nahrádza robustnejší a škálovateľnejší čip FPGA (Xilinx XC7A100T), ktorý umožňuje komplexnejšie aplikačné obvody. Počet konfigurovateľných logických blokov (LAB/CLB), logických prvkov a celkový počet bitov RAM sú takmer 3-násobné oproti štandardnému Au; ďalšie podrobnosti nájdete v časti „Funkcie“.

FPGA alebo Field-Programmable Gate Arrays sú pokročilý typ vývojovej dosky pre inžinierov a nadšencov, ktorí môžu zažiť ďalší krok v programovaní s elektronikou. Au+ pokračuje v trende dostupnejších a čoraz výkonnejších dosiek FPGA, ktoré prichádzajú každý rok. Táto doska umožní vášmu projektu rásť nad rámec typických východiskových bodov pre FPGA. Nakoniec, teraz, keď je táto doska postavená spoločnosťou SparkFun, sme pridali konektor Qwiic pre jednoduchú integráciu I2C!

Alchitry Au+ obsahuje Xilinx Artix 7 XC7A100T FPGA s viac ako 100 000 logickými bunkami a 256 MB DDR3 RAM. Au+ ponúka 102 3,3V logických IO pinov, z ktorých 20 je možné prepnúť na 1,8V; Deväť diferenciálnych analógových vstupov; Osem LED diód na všeobecné použitie; 100 MHz palubné hodiny, s ktorými možno interne manipulovať pomocou FPGA; konektor USB-C na konfiguráciu a napájanie dosky; a USB na sériové rozhranie na prenos dát. Aby bolo začatie ešte jednoduchšie, všetky dosky Alchitry majú plnú podporu Lucid, vstavanú knižnicu užitočných komponentov na použitie vo vašom projekte a debugger!

Pridaním stohovateľných rozširujúcich dosiek podobných štítom alebo HAT s názvom „Elements“ je Alchitry Au schopný rozšíriť svoje vlastné hardvérové ​​možnosti pridaním prototypových priestorov, tlačidiel, LED diód a ďalších!

SparkFun Qwiic Connect System je ekosystém I2C senzorov, akčných členov, štítov a káblov, vďaka ktorým je prototypovanie rýchlejšie a menej náchylné na chyby. Všetky dosky s podporou Qwiic používajú spoločný 1 mm rozstup, 4-pinový JST konektor. To znižuje množstvo požadovaného miesta na PCB a polarizované pripojenia znamenajú, že ho nemôžete pripojiť nesprávne.

Na tomto odkaze môžete odštartovať svoj projekt

Popis :

V čom je Au+ iný?

Au+ používa podobný Xilinx Artix-7 FPGA IC (rovnaký celkový počet I/O), ale s robustnejšou a viac ako 3x škálovateľnou architektúrou, ktorá umožňuje komplexnejšie aplikačné obvody.

Počet LAB/CLB- 7925 (oproti 2600 na Au) - Blok logického poľa/konfigurovateľné logické bloky -
Počet logických prvkov/buniek – 101440 (oproti 33 208 na Au)
Celkový počet bitov RAM - 4 976 640
Vlastnosti

Artix 7 XC7A100T - 101 440 logických buniek
256 MB DDR3 RAM
102 IO pinov (logická úroveň 3,3 V, 20 z nich možno prepnúť na 1,8 V pre LVDS)
Deväť diferenciálnych analógových vstupov (jeden vyhradený, osem zmiešaných s digitálnym IO)
USB-C na konfiguráciu a napájanie dosky
Osem LED diód na všeobecné použitie
Jedno tlačidlo (zvyčajne sa používa ako reset)
100 MHz zabudované hodiny (možno interne vynásobiť FPGA)
Napájanie 5V cez port USB-C, 0,1" otvory alebo záhlavia
USB na sériové rozhranie na prenos dát (až 12 Mbaud)
Qwiic konektor
Rozmery 65 x 45 mm

Dokumentácia :

• Schematic (PDF)
• How Does an FPGA Work?
• Programming an FPGA
• Getting Started Guide
• Alchitry Labs
• Lucid FPGA Tutorial
• So You Want to Learn FPGAs...
• FPGA Resource Page
• Alchitry Tutorials
• Alchitry Forums
• Qwiic Info Page

• First FPGA Project - Getting Fancy with PWM
• External IO and Metastability
