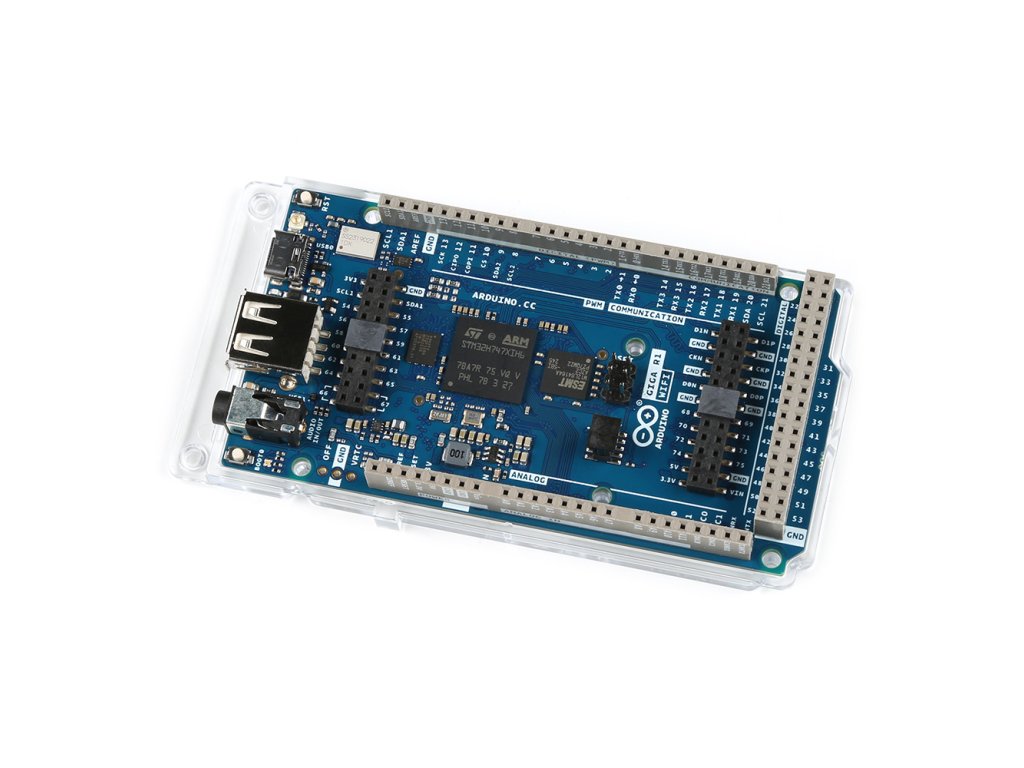

Arduino Giga R1 WiFi

Arduino Giga R1 WiFi

Arduino GIGA R1 WiFi je určený pre ambicióznych výrobcov, ktorí chcú zintenzívniť svoju hru. Vyrovnáva hracie pole pre hráčov, umelcov, zvukových dizajnérov a kohokoľvek, kto prichádza do sveta technológií s veľkými nápadmi s nízkym rozpočtom – pretože obsahuje pokročilé funkcie do prístupného komponentu s rovnakým tvarovým faktorom ako náš populárny Mega a Due.

Mikrokontrolér (STM32H747XI): Tento dvojjadrový 32-bitový mikrokontrolér vám umožňuje mať dva mozgy, ktoré spolu hovoria (Cortex®-M7 na 480 MHz a Cortex®-M4 na 240 MHz), môžete dokonca spustiť micropython v jednom a Arduino v druhom.

Bezdrôtová komunikácia (Murata 1DX): Či už uprednostňujete Wi-Fi® alebo Bluetooth®, GIGA R1 WiFi vám pomôže. Dokonca sa môžete rýchlo pripojiť k Arduino IoT Cloud a sledovať svoj projekt na diaľku. A ak máte obavy o bezpečnosť komunikácie, ATECC608A udrží všetko pod kontrolou.

Hardvérové ​​porty a komunikácia: V nadväznosti na dedičstvo Arduino Mega a Arduino Due má GIGA R1 WiFi 4 UART, 3 I2C porty, 2 SPI porty, 1 FDCAN.

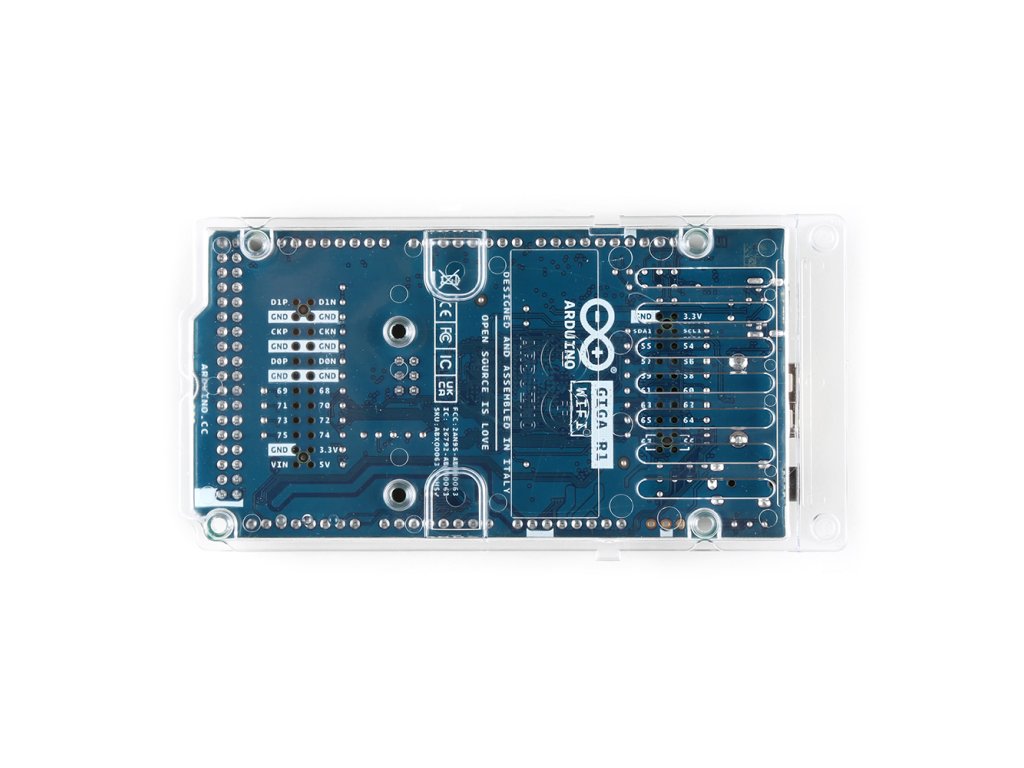

GPIO a extra kolíky: Chceli sme zachovať rovnaký tvarový faktor ako Mega a Due, aby ste si svoje štíty vyrobené na mieru mohli jednoducho prispôsobiť GIGA R1 WiFi (táto doska funguje na 3,3 V) a pridali sme ďalšie hlavičky získať prístup k dodatočným pinom, takže celkový počet je 76 pinov GPIO a najlepšie na tom je, že k nim máte prístup zdola, takže ponechajte svoj projekt taký, aký je, a len premýšľajte, ako ho rozšíriť. Tiež sme pridali dva nové kolíky: VRTC, takže môžete pripojiť batériu, aby RTC bežal, keď je doska vypnutá, a kolík OFF, aby ste mohli dosku vypnúť.

Konektory: GIGA R1 WiFi má na doske ďalšie konektory, ktoré uľahčia vytvorenie vášho projektu bez ďalšieho hardvéru. Táto doska má:

• USB-A konektor vhodný na hosťovanie USB kľúčov, iných veľkokapacitných pamäťových zariadení a HID zariadení, ako je klávesnica alebo myš.
• 3,5 mm vstupno-výstupný konektor pripojený k DAC0, DAC1 a A7.
• USB-C® na napájanie a programovanie dosky, ako aj na simuláciu zariadenia HID, ako je myš alebo klávesnica.
• Konektor Jtag, 2x5 1,27 mm.
• 20 pinový konektor kamery Arducam.

Podpora vyššieho napätia: V porovnaní so svojimi predchodcami, ktorí podporujú až 12 voltov, GIGA R1 WiFi zvládne rozsah 6 až 24 voltov

Vlastnoti:

Mikrokontrolér: STM32H747XI dual Cortex®-M7+M4 32bitový nízkoenergetický Arm® MCU

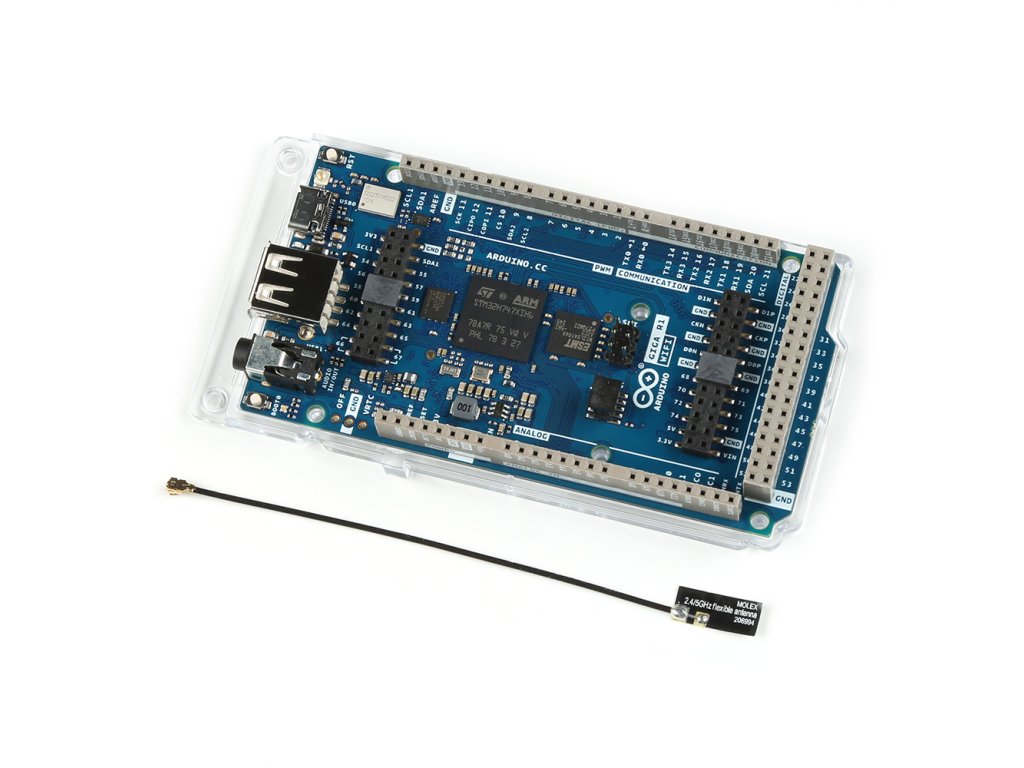

Rádiový modul: Murata 1DX duálny WiFi 802.11b/g/n 65 Mbps a Bluetooth®
Bezpečnostný prvok: ATECC608A-MAHDA-T
USB:

• USB-C: Programovací port / HID
• USB-A: Hostiteľ (povoliť s PA_15)

Piny:

• Digitálne I/O kolíky: 76
• Analógové vstupné kolíky: 12
• DAC: 2 (DAC0/DAC1)
• Počet pinov PWM: 12
• Rôzne: VRT & OFF pin

komunikácia:

• UART: Áno, 4x
• I2C: Áno, 3x
• SPI: Áno, 2x
• CAN: Áno (vyžaduje externý transceiver)

Konektory:

• Fotoaparát: I2C + D54-D67
• Displej: D1N, D0N, D1P, D0P, CKN, CKP + D68-D75
• Audio konektor: DAC0, DAC1, A7

Prevádzkové napätie obvodu: 3,3V
Vstupné napätie (VIN): 6-24V
Jednosmerný prúd na I/O pin: 8 mA
Rýchlosť hodín:

• Cortex® M7: 480 MHz
• Cortex® M4: 240 MHz

Pamäť (STM32H747XI): 2 MB Flash, 1 MB RAM
Šírka: 53 mm
Dĺžka: 101 mm

Dokumentácia:

• Giga R1 Datasheet
• STM32H747XI Datasheet
• Murata 1DX Datasheet
• ATECC608A-MAHDA-T Datasheet
• Giga R1 Schmatics
• Giga R1 Full-Pinout
