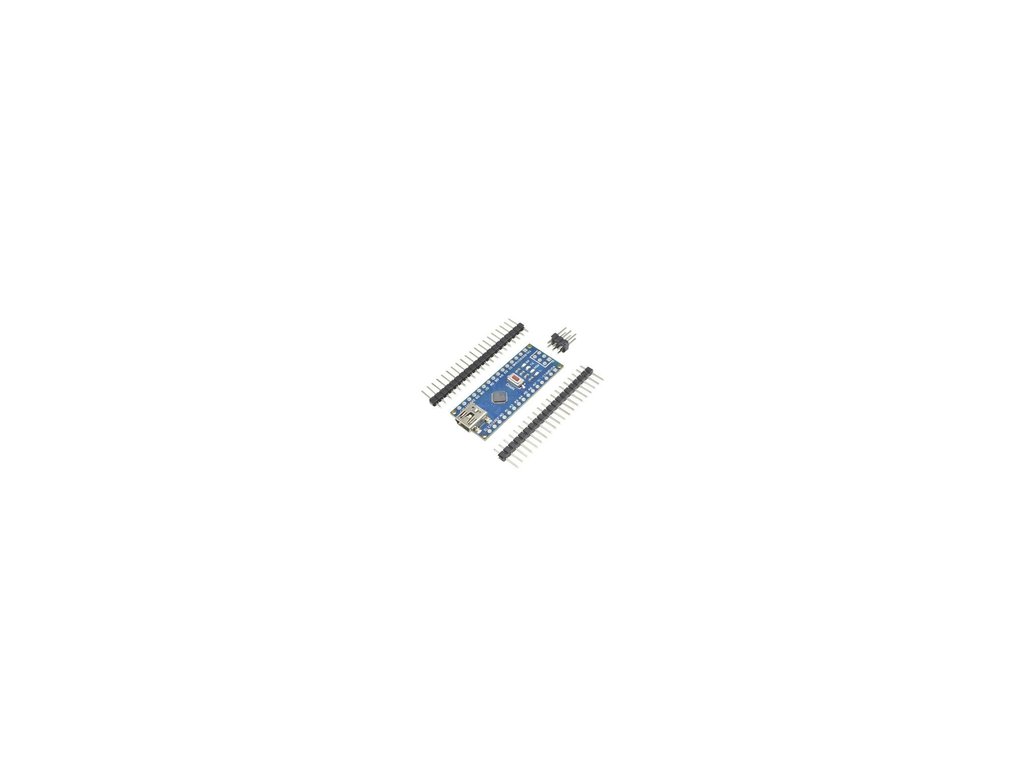

Arduino Nano precízny klon bez spájkovaných pinov

Vývojová doska kompatibilná s Arduino Nano s USB prevodníkom CH340 a miniUSB.

Vývojová doska formátu Arduino Nano. Svojimi rozmermi a usporiadaním pinov sa výborne hodí ako modul do rôznych elektronických konštrukcií.

Vďaka integrovanému USB konektoru a USB prevodníku môžeš bez špeciálneho zapojenia nahrávať program do dosky. Po softvérovej stránke sa doska programuje cez integrované vývojové prostredie Arduino IDE, ktoré ponúka jednoduchý a prehľadný programovací jazyk WIRING.

Táto doska je vhodná ako pre začínajúcich, tak pre pokročilých a vďaka svojej univerzálnosti sa dá použiť takmer v každom projekte.

Špecifikácia:

Mikrokontrolér ATmega328P
Frekvencia CPU až 20MHz
FLASH 32KB
EEPROM 1KB
SRAM 2KB
14x digital I/O
1x 10-bit ADC 6 kanálov
6 PWM kanálov
2x 8-bit časovač - oddelený Prescaler + Compare Mode
1x 16-bit časovač - oddelený Prescaler + Compare Mode + Capture Mode
1x programovateľný Watchdog časovač s oddeleným integrovaným oscilátorom
1x USART
1x SPI
1x I2C
1x analógový komparátor
1x obvod reálneho času – RTC s oddeleným oscilátorom
Interrupt a Wake-up pri zmene úrovne na pine
Oscilátory, reset a správa napájania:
Napájanie 1.8 – 5.5V
Reset pri zapnutí napájania (Power-on Reset) a programovateľný detektor nízkeho napätia (Brown-out)
Externý až 20MHz oscilátor pre CPU
Interný 8MHz oscilátor pre CPU
Interný oscilátor pre RTC
Režim nízkej spotreby:
Idle, ADC Noise Reduction, Power-save, Power-down, Standby a Extended Standby
Vývojová doska

Rozmery dosky 53mm x 22mm. Rozstup pinov zodpovedá štandardnému 40pin DIP puzdru – breadboard friendly
Vstupné napätie 5V, alebo pri pripojení napájania na vstup VIN 6,5-12V
Zdroj 3,3V - maximálny prúdový odber 100mA
Integrovaný ISP programátor s prevodníkom CH340 a miniUSB konektorom
Resetovacie tlačidlo
16MHz kryštál
Integrované LED - Power, RX, TX a napájanie
Integrovaná LED – L ovládaná programovo
Príprava pre ICSP konektor
Dosku je možné napájať pomocou USB konektora, alebo napájacích pinov

Pozor v Arduine treba vybrať nový bootloader ... nie starý ako v predošlých verziách !
