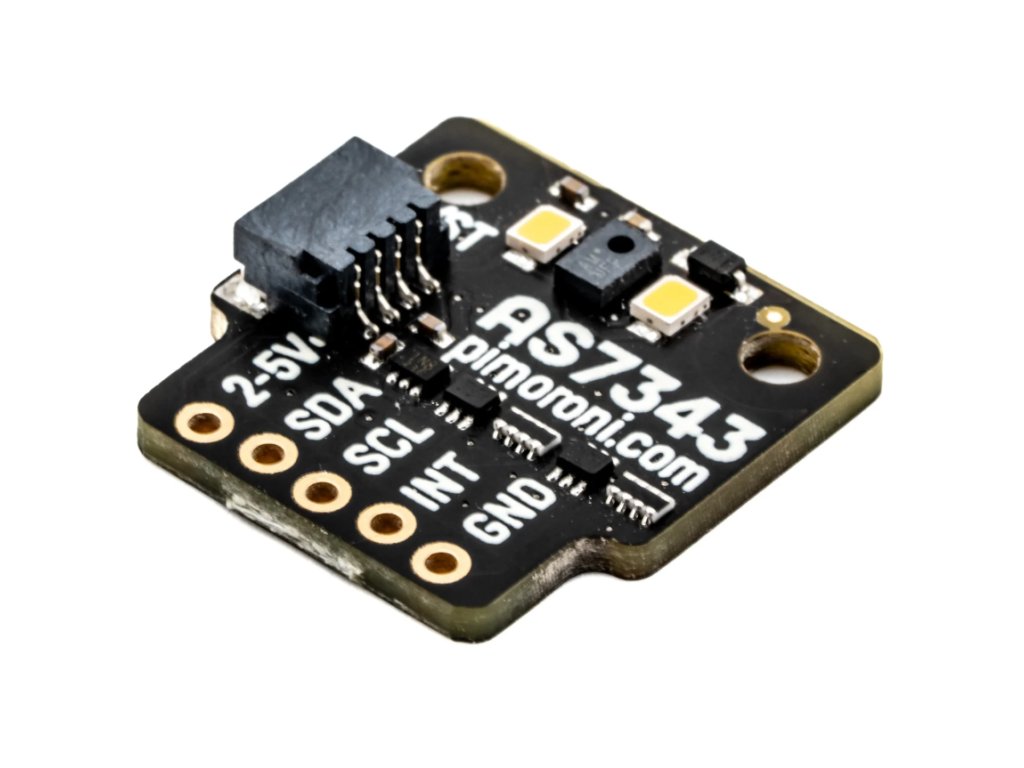

AS7343 14-Channel Multi-Spectral Sensor Breakout

Detekujte štrnásť rôznych kanálov svetla (od 380 nm do 1000 nm) s týmto všestranným spektrálnym senzorom.

AS7343 je 14-kanálový viacúčelový spektrálny senzor. Je optimalizovaný pre reflexné, transmisívne a emisné merania vrátane zhody farieb, analýzy tekutín alebo činidiel alebo všeobecnej spektrálnej rekonštrukcie. Dokáže detekovať 14 spektrálnych kanálov - 12 vo viditeľnom spektre (VIS) až po blízke infračervené (NIR), čistý kanál a blikajúci kanál.

Tento I2C breakout je kompatibilný s naším modulárnym systémom Breakout Garden, ktorý je navrhnutý tak, aby bola práca s breakoutmi jednoduchá - stačí ho vložiť do slotu Breakout Garden a začať rozvíjať svoj projekt, vytvárať a kódovať. Je tiež kompatibilný s Qw/ST, čo znamená, že ho možno pripojiť k akémukoľvek mikrokontroléru alebo doplnku s konektorom Qwiic alebo STEMMA QT pomocou kábla Qw/ST – nie je potrebné žiadne spájkovanie!

⚠ Poznámka: Tento senzor je zložitý a pravdepodobne si budete musieť preštudovať údajový list a dokumentáciu, aby ste pochopili, ako funguje. Uviedli sme niekoľko základných príkladov, ktoré vám ukážu, ako môžete získať nespracované čísla zo snímača, ale bude potrebná ďalšia práca na ich premene na užitočné údaje, ako sú hodnoty RGB. Niektoré použitia môžu vyžadovať kalibráciu snímača a pridanie difúznej vrstvy, ktorá nie je súčasťou balenia.

Vlastnosti
AMS AS7343 14-kanálový multispektrálny senzor (datasheet)
14 optických kanálov distribuovaných cez VIS, vrátane XYZ a jedného v NIR
Obsahuje 2 extra kanály: Clear a Flicker Detection
2 palubné osvetľovacie LED diódy

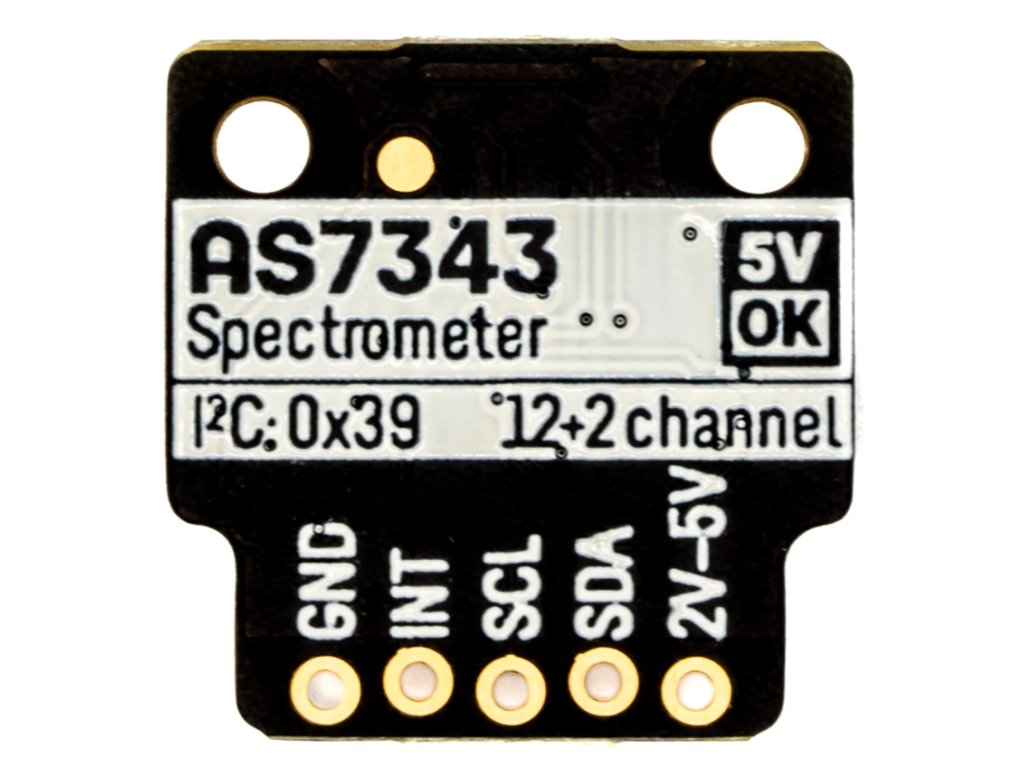

Rozhranie I2C (adresa: 0x39)
Kompatibilné s 3,3V alebo 5V

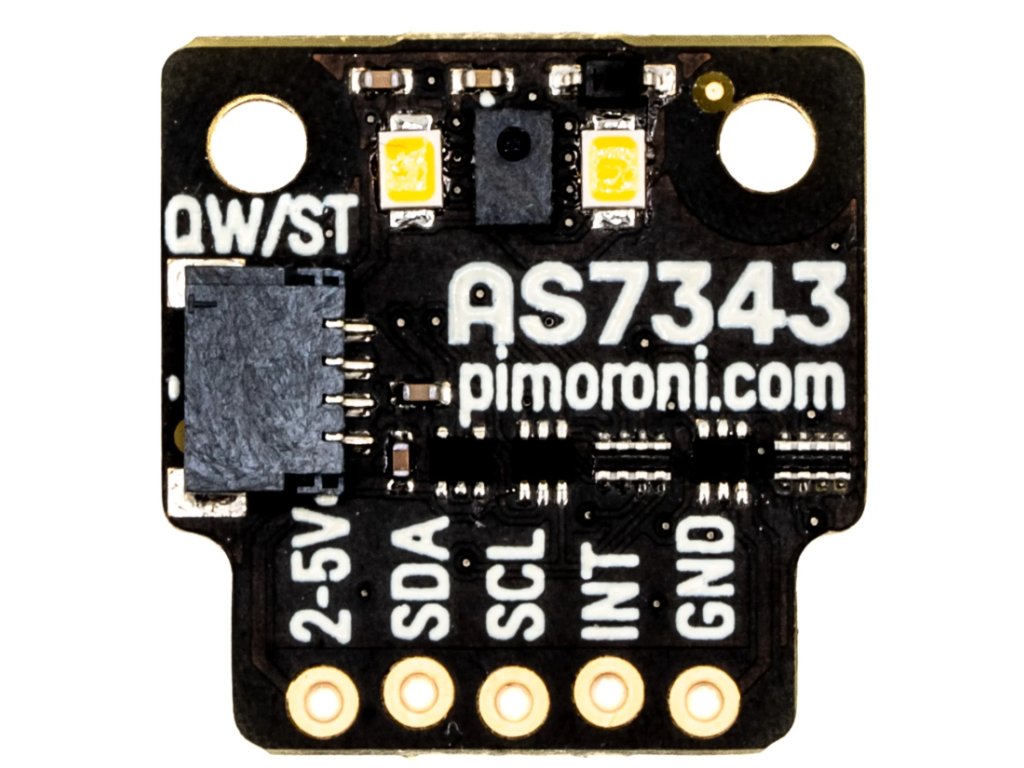

Pinout kompatibilný s Raspberry Pi (kolíky 1, 3, 5, 7, 9)
Breakout Garden konektor (s ochranou proti prepólovaniu)
Qwiic/STEMMA QT konektor
Kompatibilné s počítačmi Raspberry Pi (knižnica Python)
Kompatibilné s Raspberry Pi Pico (knižnice C++ / MicroPython)
Súprava obsahuje
AS7343 14-kanálový multispektrálny prerušovač snímača
1x5 kolíková hlavička
1x5 pravouhlá zásuvka
softvér
Zostavili sme knižnicu Python, ktorú môžete použiť, ak chcete pripojiť svoj AS7343 14-kanálový multispektrálny snímač Breakout k počítaču Raspberry Pi.

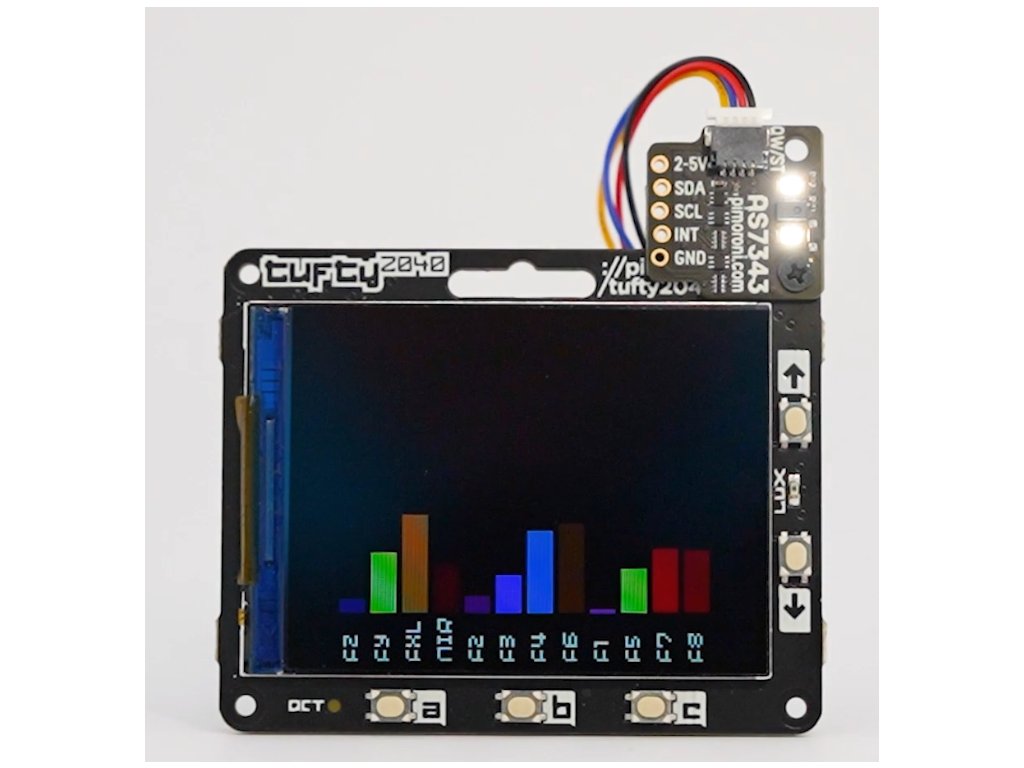

Tento breakout môžete použiť aj s Raspberry Pi Pico a ďalšími mikrokontrolérmi založenými na RP2040/RP2350 pomocou C++ alebo MicroPython. Nainštalujte si samostatnú knižnicu MicroPython vyhľadaním as7343-micropython v Thonnyho 'Manage Packages' .

Poznámky
Schematické
Rozmery: 19 mm x 20 mm x 5 mm (d x š x v, približne)
