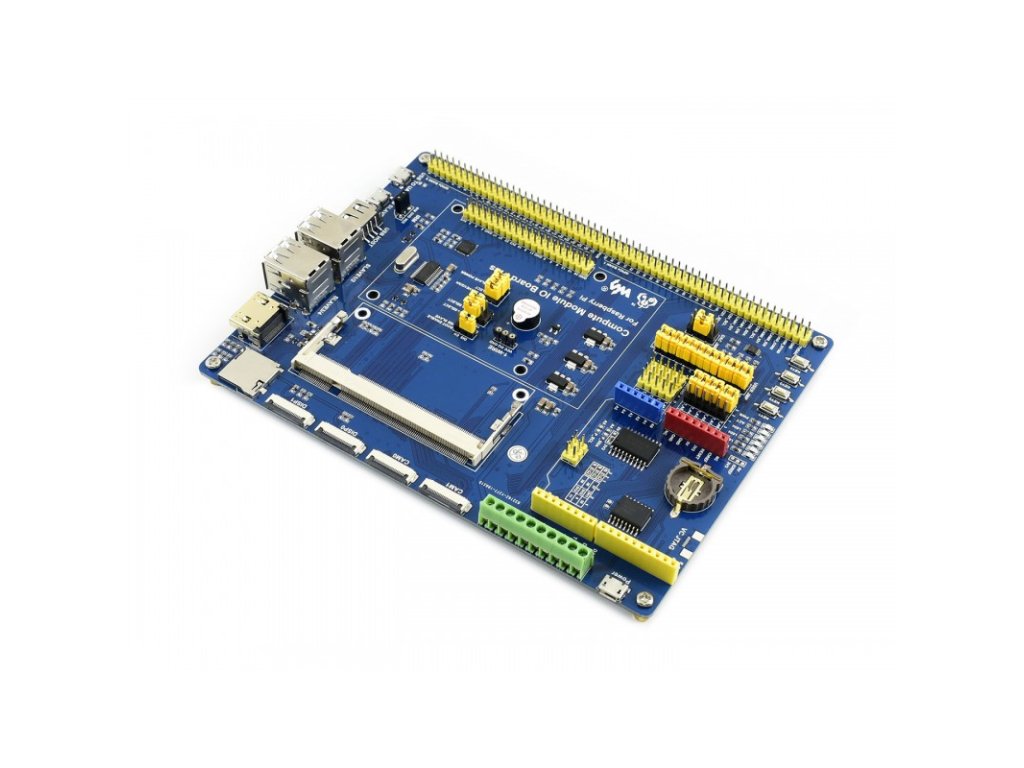

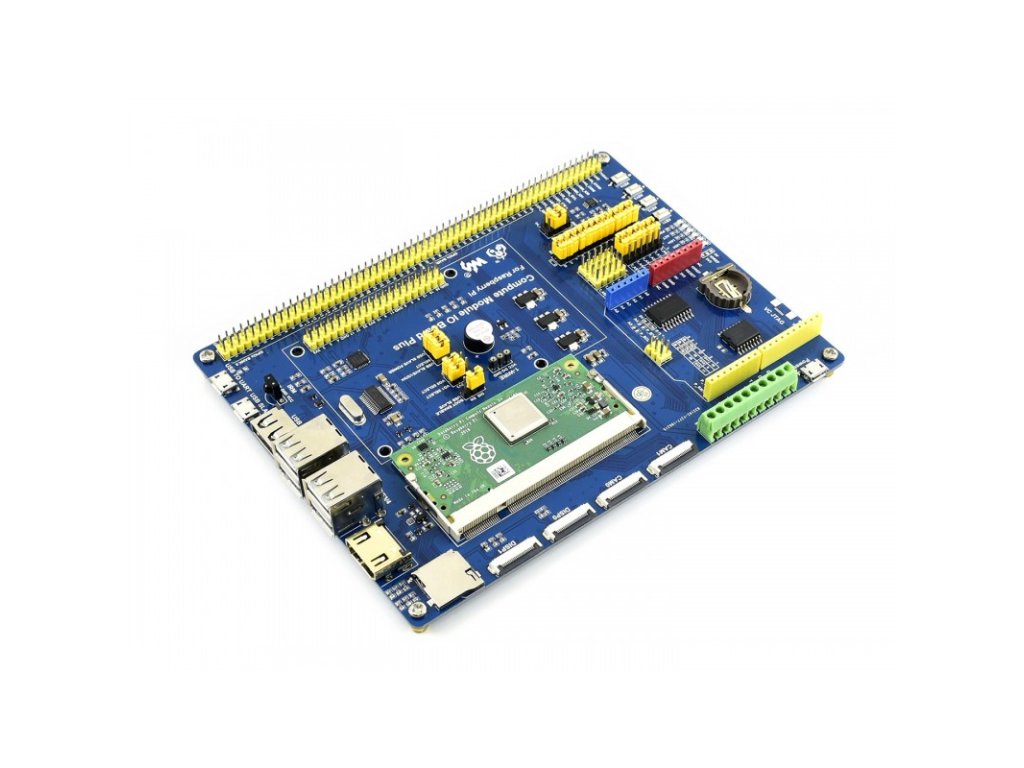

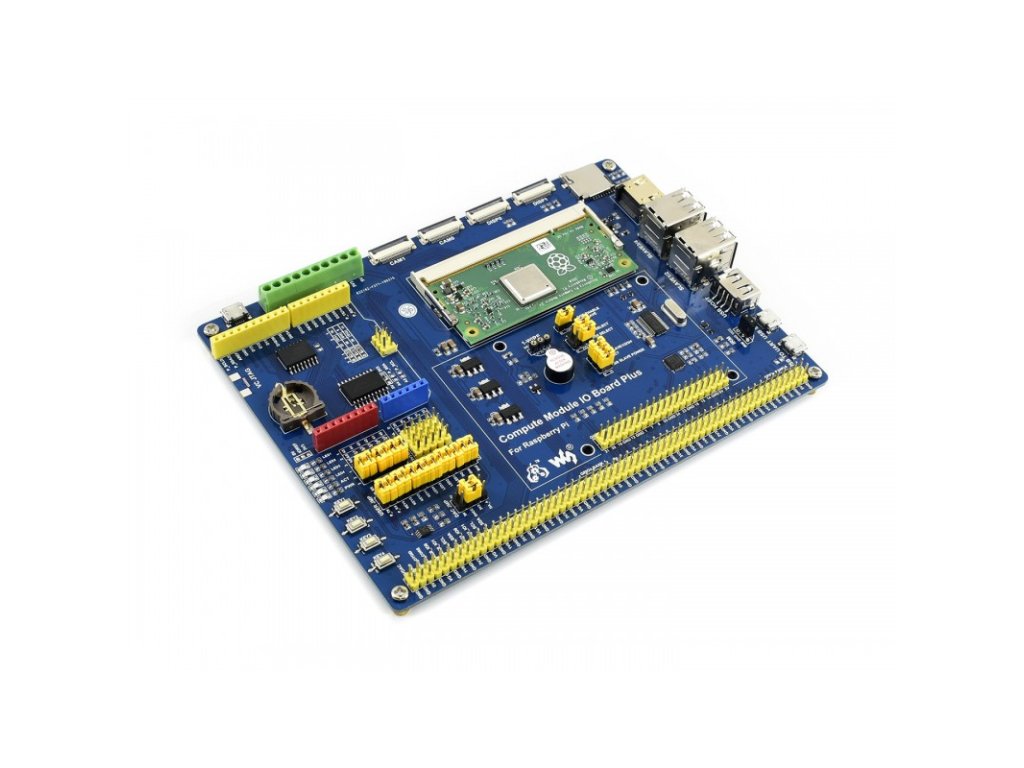

Výpočtový modul IO Board Plus, pre Raspberry Pi CM4S / CM3 / CM3L / CM3+ / CM3+L

Prehľad

Compute Module IO Board Plus je vývojová doska, do ktorej môžete zapojiť Raspberry Pi Compute Module a využívať zdroje Pi flexibilnejšie. Je kompatibilný s Compute Module IO Board V3 od Raspberry Pi Foundation, spolu s rôznymi bežne používanými komponentmi.

Funkcie výpočtového modulu IO Board Plus

• Kompatibilné s Compute Module IO Board V3 od Raspberry Pi Foundation
• Raspberry Pi GPIO header, pre pripojenie druhov Raspberry Pi HAT
• Konektivita Arduino, tiež podporuje štíty Arduino
• 1-WIRE rozhranie, na pripojenie jednozbernicových zariadení ako DS18B20
• 4x kláves, 4x LED, 1x bzučiak, pre testovanie I/O
• Integrovaný USB HUB umožňuje pripojenie viacerých USB zariadení
• K dispozícii je IR prijímač, IR diaľkové ovládanie
• Integrované USB TO UART na sériové ladenie
• Rozhranie snímača
• 10-bitový ADC, 38KSPS, 11-kanálový (6-kanálový pre rozhranie Arduino, 5-kanálový pre senzory)
• 16-bitový DAC, 2-kanál
• Onboard RTC, jedna z najbežnejších a najužitočnejších funkcií

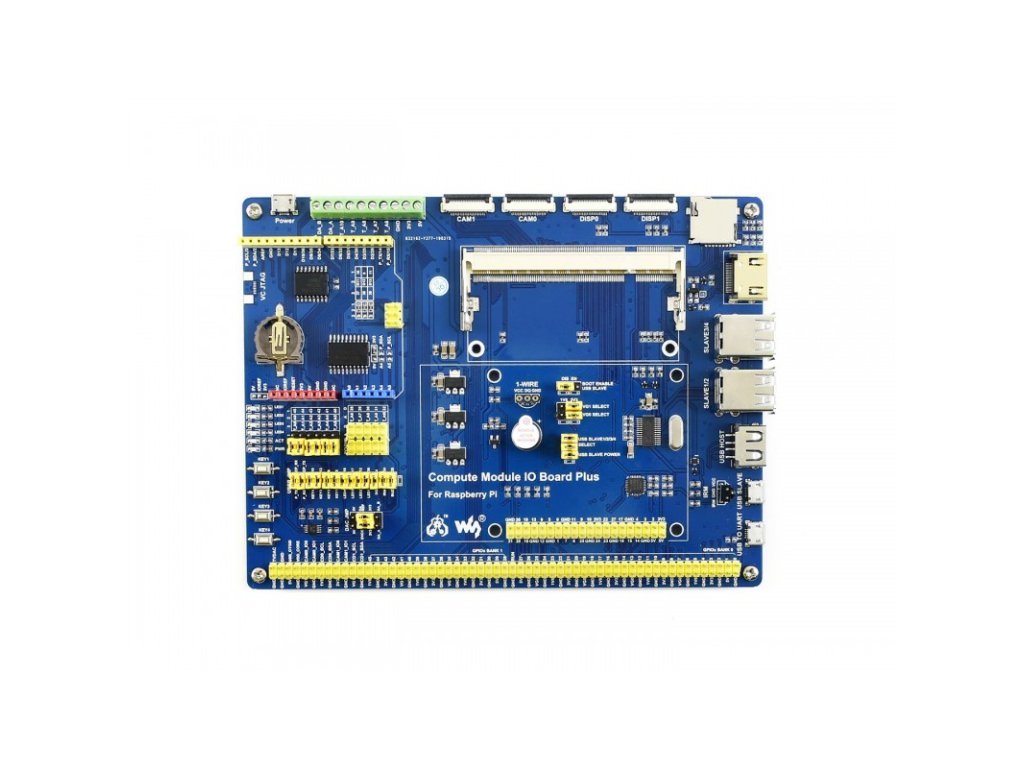

Čo je na výpočtovom module IO Board Plus

1. Rozhranie výpočtového modulu: na pripojenie výpočtového modulu (CM4S / CM3 / CM3L / CM3+ / CM3+L)
2. Hlavička Compute Module GPIO: vylomenie všetkých pinov Compute Module
3. Raspberry Pi GPIO header: na pripojenie Raspberry Pi HAT
4. Rozhranie CSI: porty pre fotoaparáty na pripojenie fotoaparátu Raspberry Pi

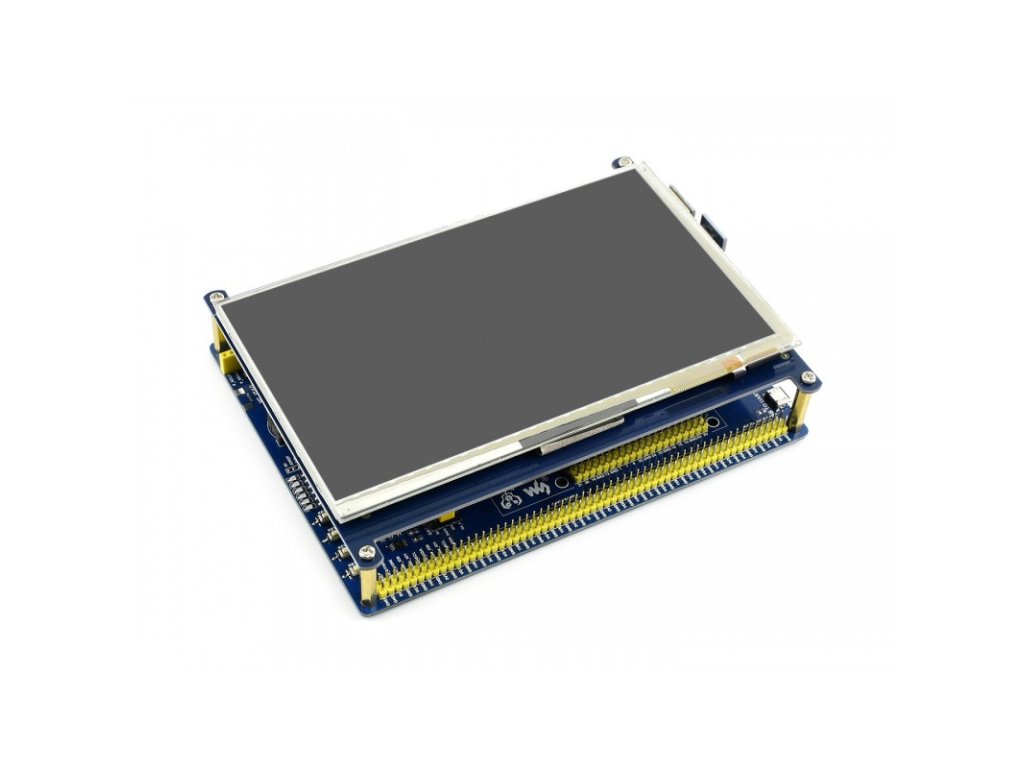

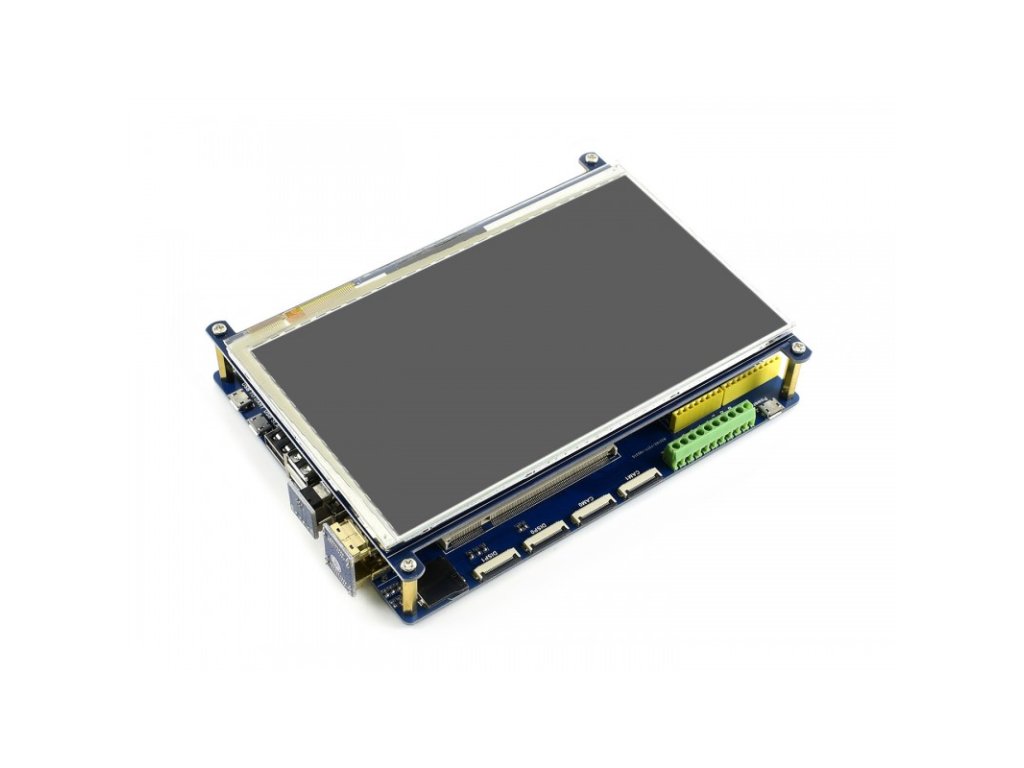

5. Rozhranie DSI: zobrazovacie porty, na pripojenie Raspberry Pi LCD
6. HDMI port
7. USB porty: na pripojenie USB zariadení
8. Rozhranie USB SLAVE: umožňuje napáliť obraz systému do výpočtového modulu
9. Rozhranie USB TO UART: pre sériové ladenie
10. Arduino header: na pripojenie Arduino štítov
11. AD/DA vstupné/výstupné skrutkové svorky
12. 1-WIRE rozhranie: na pripojenie jednozbernicových zariadení ako DS18B20
13. Rozhranie snímača
14. Napájací port: 5V 2,5A
15. FE1.1S: USB HUB čip
16. 12 MHz kryštál
17. CP2102: prevodník USB na UART
18. Slot pre kartu Micro SD: vložte kartu Micro SD s vopred vypáleným systémom na spustenie výpočtového modulu 4S/3/3+ Lite variant
19. TLC1543: AD prevodník
20. DAC8552: 16-bitový DAC, 2-kanál
21. DS3231: vysoko presný RTC čip, rozhranie I2C
22. Držiak batérie RTC: podporuje batérie CR1220
23. Regulátor napätia: 3,3V / 2,5V / 1,8V
24. LFN0038K: IR prijímač
25. Bzučiak
26. Indikátor napájania
27. Indikátor ACT: indikuje stav Micro SD karty
28. Používateľské LED diódy
29. Používateľské kľúče
30. Výber BOOT
    • SK: povoľte počítaču prístup na kartu SD/eMMC cez USB SLAVE
    • DIS: Výpočtový modul sa spustí z karty SD/eMMC
31. Výber výkonu VGx: nakonfigurujte úroveň I/O
32. Prepojka aktivácie USB HUB: Aktivácia HUB a výber napájania USB SLAVE
33. Konfigurácia ADC/DAC: nakonfigurujte napájanie a referenčné napätie ADC/DAC
34. Konfigurácia periférií: nakonfigurujte ovládacie kolíky UART, užívateľské klávesy, užívateľské LED diódy, 1-WIRE rozhranie, IR prijímač a bzučiak
35. Výber Arduino AD
    • pripojte 1 a 2: Arduino A0-A5 ako digitálny ovládací kolík
    • pripojte 2 a 3: Arduino A0-A5 ako AD vstup

Rozmery

Rozvojové zdroje

Wiki: www.waveshare.com/wiki/Compute_Module_IO_Board_Plus

Obsah balenia

Compute Module IO Board Plus, for Raspberry Pi CM4S / CM3 / CM3L / CM3+ / CM3+L
