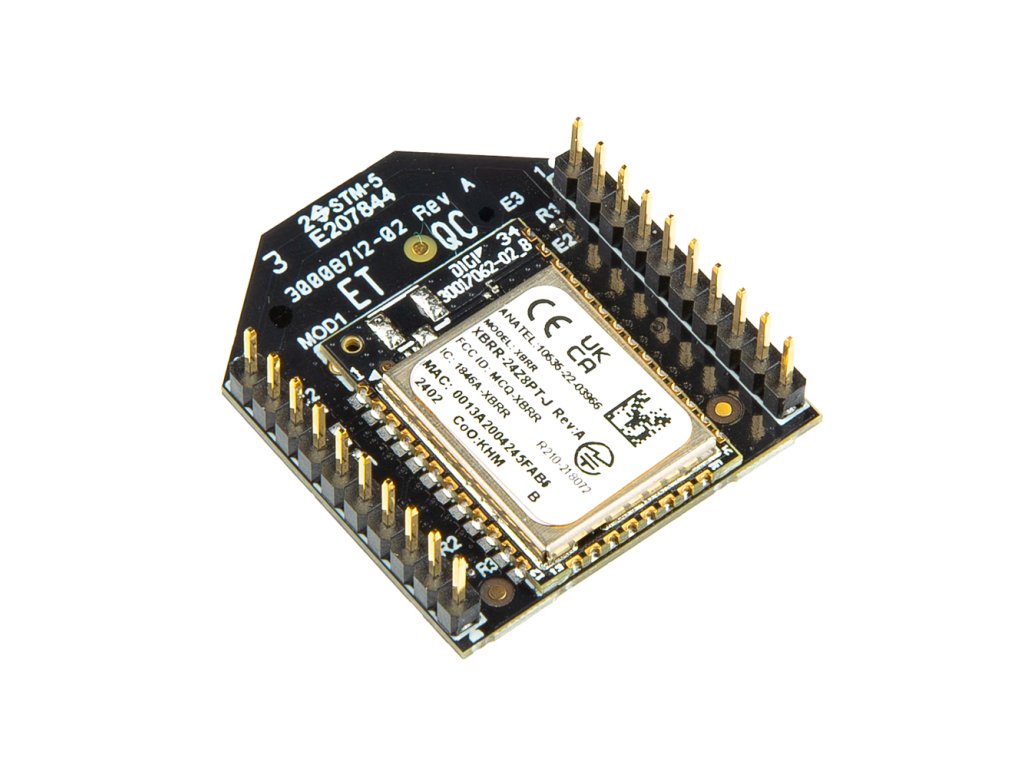

Digi XBee® RR Module - PCB Antenna

XBee RR 802.15.4 RF moduly sú vstavané riešenia poskytujúce bezdrôtové koncové pripojenie k zariadeniam. Tieto zariadenia používajú sieťový protokol IEEE 802.15.4 pre rýchle siete typu point-to-multipoint alebo peer-to-peer. Sú navrhnuté pre aplikácie s vysokou priepustnosťou vyžadujúce nízku latenciu a predvídateľné načasovanie komunikácie. XBee RR 802.15.4 RF modul podporuje potreby lacných a nízkoenergetických bezdrôtových senzorových sietí. Zariadenia vyžadujú minimálne napájanie a poskytujú spoľahlivé doručovanie údajov medzi zariadeniami. Zariadenia pracujú vo frekvenčnom pásme ISM 2,4 GHz. Umožňuje lokálnu konfiguráciu s BLE pomocou aplikácie Digi XBee Mobile. XBee RR je funkčne ekvivalentný XBee3, ale neponúka MicroPython ani úplné programovateľné služby BLE, ktoré ponúka XBee3.

Rad XBee poskytuje najbližšiu bezdrôtovú a sieťovú funkčnosť plug and play zo všetkých bezdrôtových produktov, ktoré predávame pre projekty založené na mikrokontroléroch. Séria RR na tom naďalej stavia.

Táto variácia RR modulu je vybavená PCB anténou. Úplné informácie o module nájdete v údajovom liste na karte Dokumenty.

Vlastnosti :

2,4 GHz, Zigbee, U.FL anténa, priechodný otvor
Pamäť: 1 MB flash, 96 kB RAM
Čipset transceivera: Silicon Labs EFR32MG SoC
Dátová rýchlosť: RF 250 Kbps, sériová rýchlosť až 1 Mbps
Vnútorný/mestský dosah*: až 90 m (300 stôp)
Vonkajší/priamy dosah*: Až 3200 m (2 míle)
Vysielací výkon: +19 dBm
Citlivosť prijímača: −103 dBm v normálnom režime Výkon Bluetooth®: Podporuje BLE 4.2 (iba slave) a je schopný spolupracovať so zariadeniami BLE 5.0, ktoré podporujú 1M PHY. Hardvér je softvérovo upgradovateľný na 5.0, ale zatiaľ nie je povolený okrem rozšírení užitočného zaťaženia (budúce vydanie). 1 Mbps, až 15 m (49 stôp) dosah v interiéri/mestskom prostredí*, až 300 m (984 stôp) vonkajší/RF dosah priamej viditeľnosti*, +8 dBm vysielací výkon, −95 dBm citlivosť prijímača v normálnom režime ( 1 % za).
Sériové dátové rozhranie: UART, SPI
Prevádzková teplota: -40 °C až 85 °C (-40 °F až 185 °F)
Rozmery (D x Š x V): 2,438 x 2,761 cm (0,960 x 1,087 palca)
Napájacie napätie: 1,72 – 3,8 V
Vysielací prúd: 195 mA pri 19 dBm
Protokol: Zigbee 3.0

Dokumentácia :

• Datasheet
