ESP32-P4-NANO Vysokovýkonná vývojová doska v základnej súprave
ESP32-P4-NANO Vysokovýkonná vývojová doska v základnej súprave
SKU: 29026
Vysokovýkonná vývojová doska ESP32-P4-NANO založená na čipe ESP32-P4 s dvojjadrovým a jednojadrovým procesorom RISC-V, podporuje Wi-Fi 6 a Bluetooth 5/BLE

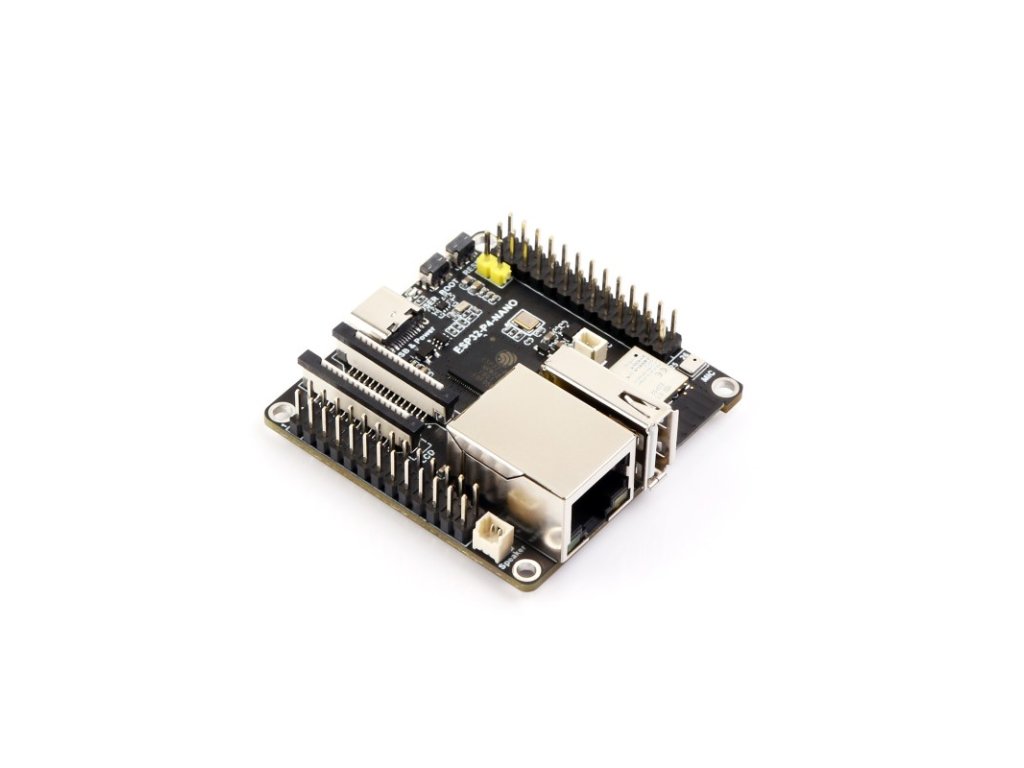

Vývojová rada ESP32-P4-NANO
Založené na čipe ESP32-P4 s dvojjadrovými a jednojadrovými procesormi RISC-V
Bohaté rozhrania človek-stroj
Výber súpravy
Príklady pripojenia súpravy
10,1″ DSI kapacitný dotykový displej
Obrazovka IPS, panel z tvrdeného skla s optickou väzbou, rozlíšenie 800 × 1280, so 178° širokým pozorovacím uhlom. Podporuje 10-bodový dotyk, poskytuje čistý obraz a vynikajúci vizuálny zážitok
| Rozlíšenie | 800 × 1 280 (V × V) | Obrysový rozmer | 147,0 × 239,0 (mm) |
|---|---|---|---|
| Komunikačné rozhranie |
MIPI 2-lane (podporuje ESP32-P4 , RK3576, RK3506) | Zobrazovacia plocha | 135,96 × 217,18 (mm) |
| MIPI 4-prúdový (podporuje iba RK3576) | Rozstup pixelov | 0,1175 × 0,1088 (mm) | |
| Jas | 500 cd/m² (podporuje prispôsobenie pre verziu s vysokým jasom 1000 cd/m²) | Kontrastný pomer | 800:1 |
| Dotknite sa položky Čip | GT9271 | Prevádzková teplota | -10 ℃ ~ 50 ℃ |
* 10,1-palcový DSI LCD je súčasťou iba ESP32-P4-NANO-KIT-D
Kamera Raspberry Pi (B)
5 MP | Manuálne zaostrovanie
Kompatibilné s doskami série Raspberry Pi
| Senzor | OV5647 | Veľkosť CMOS | 1/4 palca |
|---|---|---|---|
| PIXELY | 5 MP | Clona | F2.0 |
| Ohnisková vzdialenosť | 6 mm | Zorné pole | 60,6° |
| Funkcia nočného videnia | Nie podpora | ZAMERANIE | Manuálne zaostrovanie |
Predstavenie vývojovej rady
Tento produkt je vysokovýkonná vývojová doska založená na čipe ESP32-P4 s dvojjadrovými a jednojadrovými procesormi RISC-V a obsahuje bohaté rozhrania človek-stroj, vrátane MIPI-CSI (s integrovaným obrazovým signálovým procesorom) a MIPI. -DSI rozhranie. Podporuje komplexnú škálu bežne používaných periférií vrátane SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART a TWAI. Okrem toho ponúka podporu pre USB OTG 2.0 HS, Ethernet a SDIO Host 3.0, čo uľahčuje vysokorýchlostné pripojenie.
Čip ESP32-P4 integruje perifériu digitálneho podpisu a vyhradenú jednotku správy kľúčov, čím zaisťuje bezpečné dáta a operácie. ESP32-P4-NANO, špeciálne navrhnutý pre vysokovýkonné a vysoko zabezpečené aplikácie, spĺňa pokročilé požiadavky na rozhrania človek-stroj, efektívny edge computing a zvýšenú IO konektivitu.
Medzi kľúčové vlastnosti patrí:
- Vysoko výkonný MCU s 32-bitovými dvojjadrovými a jednojadrovými procesormi RISC-V
- 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM
- Výkonná schopnosť spracovania obrazu a hlasu. Poskytuje rozhrania na spracovanie obrazu a hlasu vrátane kodeku JPEG, akcelerátora spracovania pixelov, procesora obrazového signálu, kodéra H264
- 32 MB PSRAM v balení čipu, so zabudovanou 16 MB Nor Flash
- Bežne používané periférie ako MIPI-CSI, MIPI-DSI, USB 2.0 OTG, Ethernet, slot pre kartu SDIO 3.0 TF, mikrofón, hlavička reproduktora a hlavička batérie RTC atď.
- Pripojenie 2*2*13 GPIO hlavičiek s 28 x programovateľnými GPIO
- Bezpečnostné funkcie: Secure Boot, Flash Encryption, kryptografické urýchľovače a TRNG. Mechanizmy ochrany prístupu k hardvéru navyše pomáhajú povoliť správu prístupových povolení a oddelenie privilégií
Vysoko integrovaný a silný výkon
Prijíma vysokovýkonný MCU ESP32-P4
WiFi 6 a Bluetooth modul
Integrovaný modul ESP32-C6-MINI na rozšírenie 2,4 GHz Wi-Fi 6 a Bluetooth 5/BLE pre ESP32-P4 pomocou protokolu rozhrania SDIO na komunikáciu, stabilné pripojenie a efektívny prenos.
Vyhradená hlavička modulu PoE
Flexibilnejšie pre napájanie
voliteľné pre PoE modul, podporuje PoE napájanie
Poskytuje sieťové pripojenie aj napájanie dosky ESP32-P4-NANO iba v jednom ethernetovom kábli
* PoE modul je voliteľný a prepínač na obrázku vyššie NIE JE súčasťou dodávky.

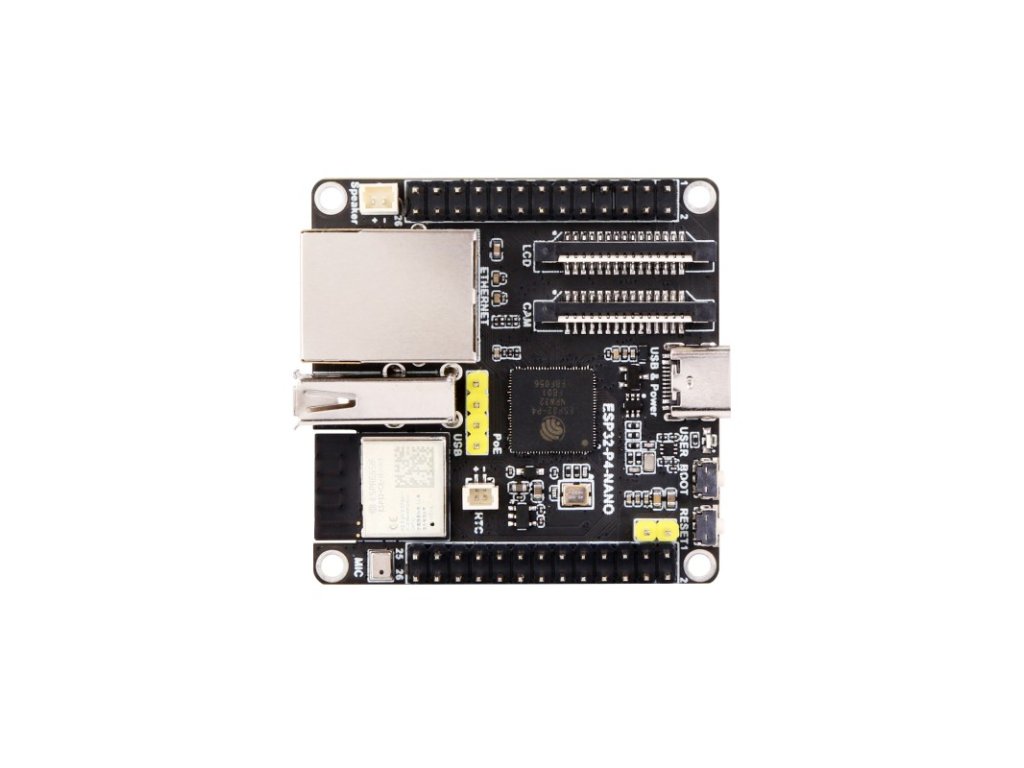

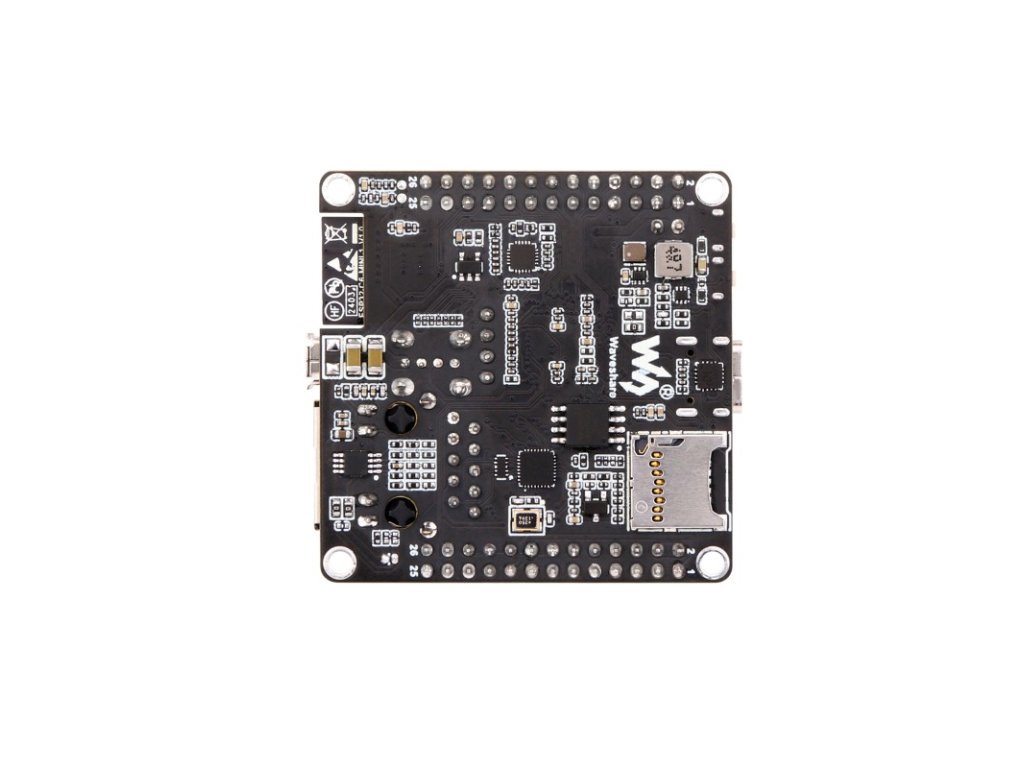

Čo je na palube
- ESP32-P4NRW32
Čip ESP32-P4 s 32 MB PSRAM
Protokol rozhrania ESP32-C6-MINI-1 SDIO, ktorý rozširuje Wi-Fi 6 a Bluetooth 5 pre ESP32-P4-NANO- Zobrazovacie rozhranie
MIPI 2-pruh - Rozhranie kamery
MIPI 2-pruh - USB Type-C konektor
pre napájanie, napaľovanie programov a ladenie - USER-LED
Indikátor napájania - Tlačidlo BOOT
Stlačením pri zapínaní alebo resetovaní vstúpite do režimu sťahovania - tlačidlo RESET
- PoE modul / hlavička externého zdroja
pre pripojenie externého 5V zdroja alebo napájania PoE modulu - Hlavička batérie RTC
na pripojenie nabíjateľnej batérie RTC (podporuje iba nabíjateľné batérie RTC) - Palubný mikrofón
- Hlavička modulu PoE
- Port typu A
Vysokorýchlostný port USB OTG 2.0 - Ethernetový port RJ45 100M

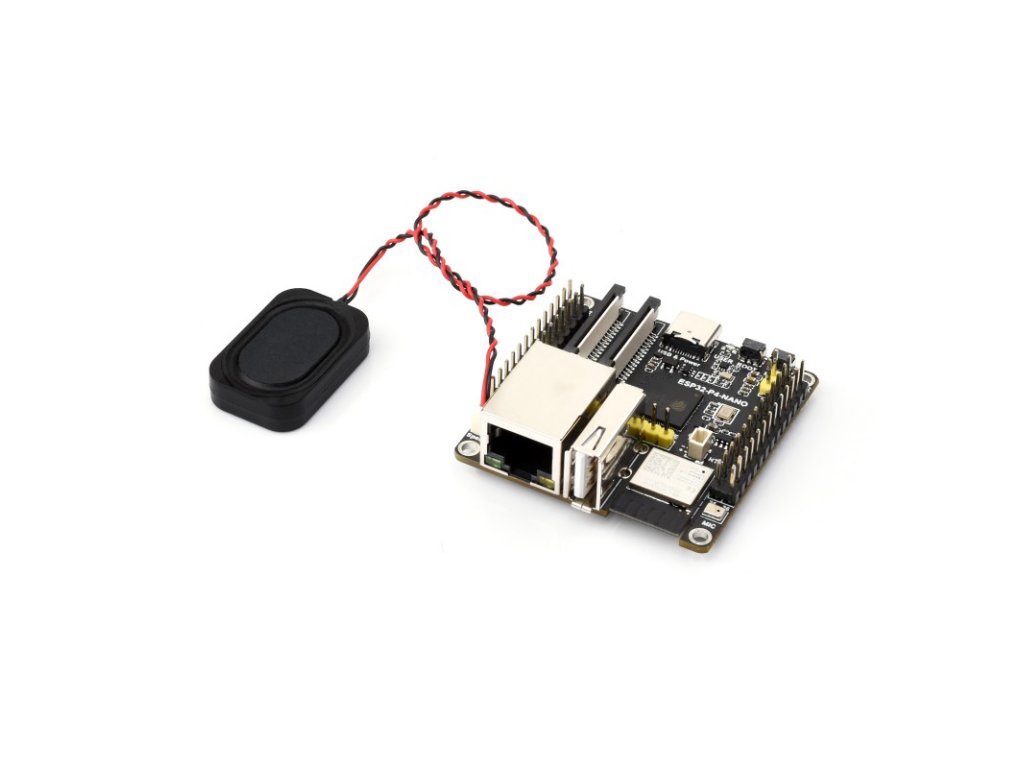

- Hlavička reproduktora
MX1.25 2P konektor, podporuje 8Ω 2W reproduktor - GPIO hlavička
- Slot pre kartu TF
Protokol rozhrania SDIO 3.0
Definícia pinu
obrysové rozmery
Obsah balenia
Hmotnosť: 0,03 kg
