Generátor signálu AD9833 programovateľný

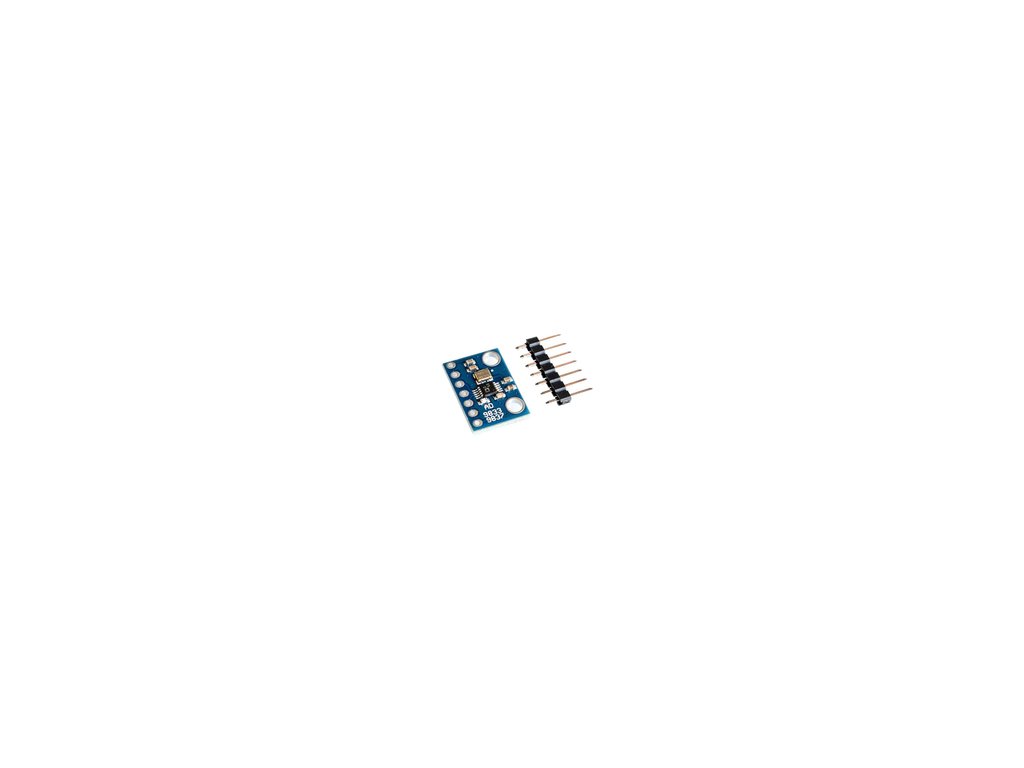

Generátor signálu AD9833 programovateľnýProgramovateľný modulu sériového rozhrania AD9833 generátor sínusového signálu DDS modul GY-9833 .Všeobecný popis:AD9833 je programovateľný generátor s nízkym výkonom, ktorý je schopný produkovať výstupy sínusových, trojuholníkov a štvorcových vĺn. generovanie je potrebné v rôznych typoch aplikácií na detekciu, aktiváciu a reflektometriu v časovej oblasti (TDR). Výstupná frekvencia a fáza sú programovateľné softvérom, čo umožňuje ľahké ladenie. nie sú potrebné žiadne externé komponenty. frekvenčné registre sú široké 28 bitov: s taktovacou frekvenciou 25 MHz možno dosiahnuť rozlíšenie 0,1 Hz; Vďaka taktu 1MHz je možné AD9833 naladiť na rozlíšenie 0,004HzAD9833 má štandardné sériové rozhranie, ktoré umožňuje časti priamo komunikovať s rôznymi mikroprocesormi. Prístroj používa externé sériové hodiny na zápis údajov alebo informácií do riadiaceho zariadeniaModel AD9833WBRMZ-REEL je k dispozícii s kontrolovanou výrobou, aby podporil požiadavky na kvalitu a spoľahlivosť automobilových aplikácií. Upozorňujeme, že tento model môže mať technické parametre automobilov, ktoré sa líšia od komerčných modelov. preto by dizajnéri mali starostlivo skontrolovať sekciu Špecifikácie tohto údajového listu. na použitie v automobilových aplikáciách je k dispozícii iba uvedený produkt automobilovej triedy. Požiadajte svojho miestneho zástupcu účtu Analog Devices o konkrétny produkt, objednajte si informácie a získajte konkrétne správy o spoľahlivosti automobilov pre tieto modelyAD9833 bol napísaný cez káble sériového rozhrania. Toto sériové rozhranie pracuje s frekvenciou hodín až 40 MHz a štandardy sú kompatibilné s procesorom DSP a mikrokontrolérom. Zariadenie pracuje s napájaním od 2,3 V do 5,5 V.AD9833 má funkciu vypnutia (SLEEP). toto umožňuje vypnutie častí prístroja, ktoré sa nepoužívajú, čím sa minimalizuje spotreba časti prúdu, napríklad DAC je možné vypnúť, keď sa generujú výstupné hodiny Vlastnosti:digitálne programovateľná frekvencia a fázaSpotreba energie 12,65 mW pri 3V0MHz až 12,5MHz výstupný frekvenčný rozsah-bitové rozlíšenie: 0,1 Hz až 25 MHz referenčné hodinyvýstupy sínusovej, trojuholníkovej a štvorcovej vlnyNapájanie 2,3 V až 5,5 V.nie sú potrebné žiadne externé komponentyVodiče rozhrania SPIrozšírený teplotný rozsah :? 1? 76? 1? 7140 ° C až + 105 ° CMožnosť vypnutiaObnovovacia frekvencia: 25 (max)Maximálny VOUT: 0,65VMinimálne VOUT: 38 mVTeplotný koeficient VOUT: 200 °Vstup vysokého napätia: 1,7 - 2,8 VNízkonapäťový vstup: 0,5-0,7VVstupný prúd: 10 µm AVstupná kapacita: 3pFprevádzková teplota je 1 - 76 - 1 - 7140 ° C až + 105 ° C; typické parametre sú pri 25 ° Cveľkosť: 17 * 12mm / 0,66 * 0,47 "Množstvo: 1 ks Balenie obsahuje:1 x modul generátora signálu
