GSM/GPRS/GNSS/Bluetooth HAT pre Raspberry Pi

Prehľad

Toto je praktický, nízkoenergetický Raspberry Pi HAT, ktorý ponúka multikomunikačné funkcie: GSM, GPRS, GNSS a Bluetooth.

Umožňuje vášmu Pi jednoducho telefonovať, posielať správy, pripojiť sa k bezdrôtovému internetu, globálnu polohu, prenášať dáta cez Bluetooth atď.

Vlastnosti

generál

• Štandardná rozširujúca hlavička Raspberry Pi 40PIN GPIO, podporuje dosky série Raspberry Pi
• Podporuje SMS, telefónne hovory, GPRS, DTMF, HTTP, FTP, MMS, e-mail atď.
• Podpora GPS, COMPASS, Glonass, určovanie polohy základňovej stanice LBS, všestranné určovanie polohy
• Bluetooth 3.0, podporuje prenos dát cez Bluetooth
• Integrovaný prevodník USB TO UART CP2102 na ladenie UART
• 6x LED pre indikáciu pracovného stavu modulu
• Slot na SIM kartu pre 1,8V/3V SIM kartu
• RTC s držiakom záložnej batérie
• Automatická detekcia prenosovej rýchlosti (1200bps ~ 115200bps)
• Ovládanie pomocou AT príkazov (3GPP TS 27.007, 27.005 a AT príkazy vylepšené SIMCOM)
• Podporuje súpravu nástrojov aplikácie SIM: GSM 11.14, vydanie 99
• Dodáva sa s vývojovými zdrojmi a manuálom (príklady pre Raspberry Pi/Arduino/STM32)

GSM/GPRS

• kapela
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • Štvorpásmové automatické vyhľadávanie
  • Vyhovuje GSM fáze 2/2+
• Vyžarujúci výkon
  • Trieda 4 (2W @ GSM 850/EGSM 900 MHz)
  • Trieda 1 (1W @ DCS 1800/PCS 1900 MHz)
• GPRS pripojenie
  • GPRS multislot triedy 12 (predvolené)
  • GPRS multislot triedy 1~12 (konfigurovateľné)
• Dátová funkcia GPRS
  • Rýchlosť sťahovania: max 85,6 kbps
  • Rýchlosť uplinku: max 85,6 kbps
  • Schémy kódovania: CS-1\CS-2\CS-3\CS-4
  • Podporuje PAP (Password Authentication Protocol) pre pripojenie PPP
  • Podporuje PBCCH
  • Podporuje USSD
• SMS
  • Podporuje: režim MT/MO/CB/Text/PDU
  • Úložisko SMS: SIM karta
• Zvuk
  • Režim kódovania/dekódovania hlasu: Polovičná rýchlosť\Plná rýchlosť\Vylepšená plná rýchlosť\Adaptívna rýchlosť muti
  • Podporuje potlačenie ozveny
  • Podporuje redukciu hluku

GNSS

• Typ prijímača
  • 33 sledovacích kanálov
  • 99 akvizičných kanálov
  • GPS L1 C/A kód
• Citlivosť
  • Sledovanie: -165 dBm
  • Studené štarty: -148 dBm
• Čas do prvej opravy
  • Studené štarty: 28 s (typ.)
  • Horúce štarty: < 1 s
  • Teplé štarty: 26s
• Presnosť
  • Horizontálna poloha: <2,5 m CEP

Bluetooth

• Integruje AT príkazy
• Vyhovuje špecifikácii Bluetooth 3.0 + EDR
• Podporuje SPP, OPP, HFP/HSP atď.

Misc

• Prevádzkové napätie: 5V
• Prevádzková teplota: -40°C ~ 85°C
• Skladovacia teplota: -45°C ~ 90°C
• Rozmery: 30,2 mm x 65 mm

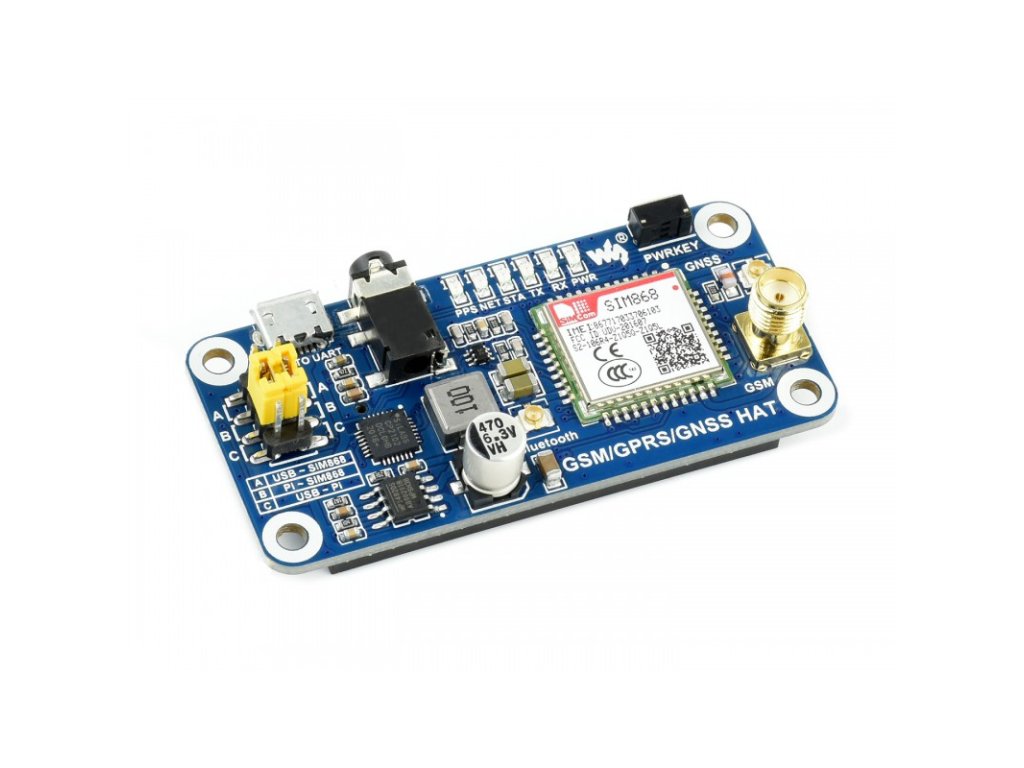

Čo je na palube

1. Modul SIM868
2. ZMM5V1: dióda regulátora
3. SMF05C: TVS dióda
4. CP2102: prevodník USB na UART
5. MP1482: napájací čip
6. NDC7002N: prekladač úrovne napätia
7. Indikátor stavu GPS
8. Indikátor NET:
   • rýchlo bliká pri spustení modulu
   • po úspešnej registrácii GSM pomaly bliká
9. Indikátor pracovného stavu modulu STA
10. SIM868 UART Tx/Rx indikátor
11. Indikátor napájania
12. Ovládacie tlačidlo SIM868: stlačte tlačidlo a podržte ho 1 s, čím spustíte/vypnete SIM868
13. Raspberry Pi GPIO konektor
14. Slot na SIM kartu
15. Rozhranie USB TO UART
16. 3,5 mm konektor pre slúchadlá/mikrofón
17. GNSS anténny konektor
18. Anténny konektor Bluetooth
19. GSM anténny konektor
20. Držiak batérie CR1220: pre záložnú batériu RTC
21. Prepínač výberu UART
    • A: Ovládajte SIM868 cez USB TO UART
    • B: Ovládajte SIM868 cez Raspberry Pi
    • C: Prístup k Raspberry Pi cez USB TO UART

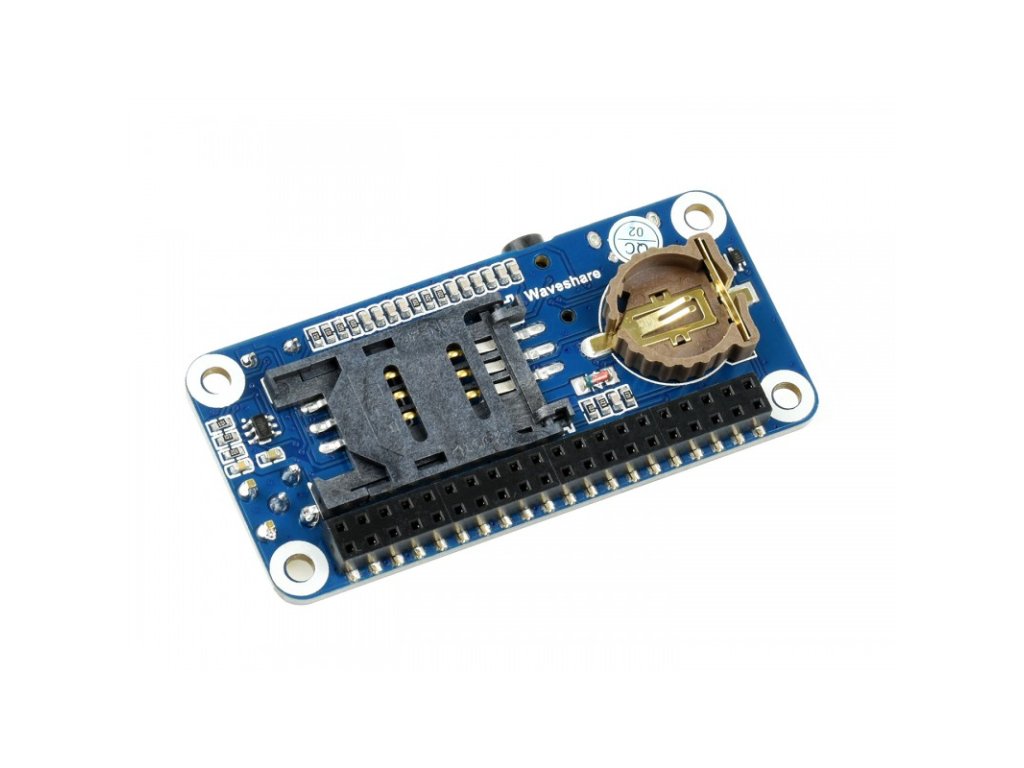

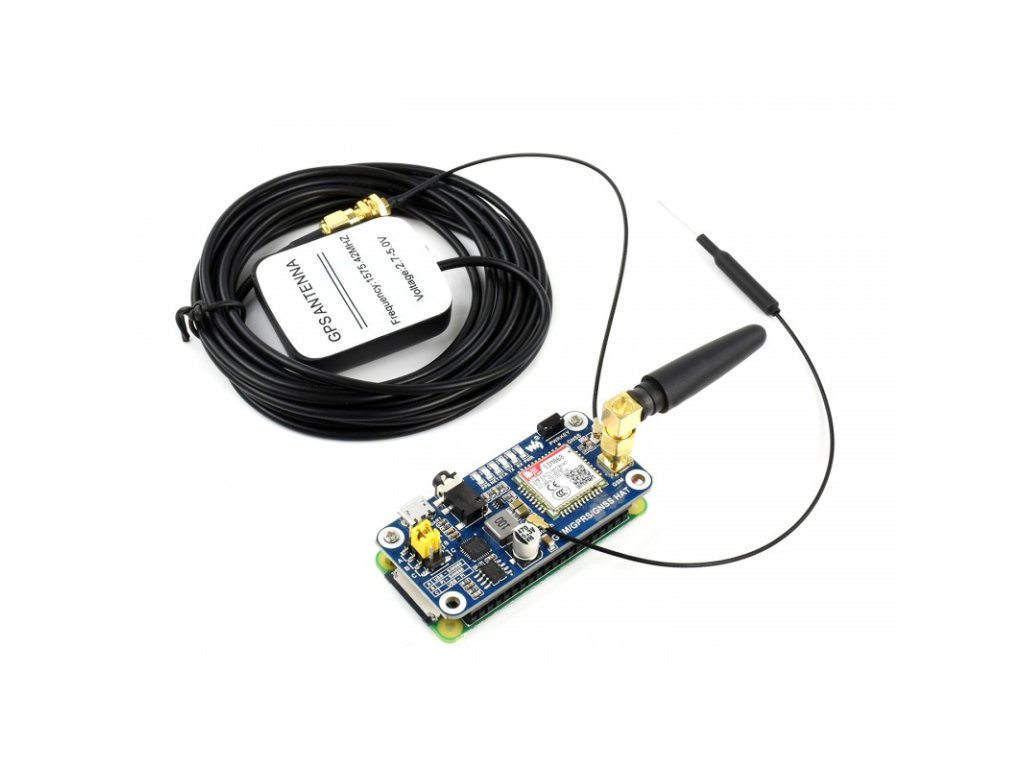

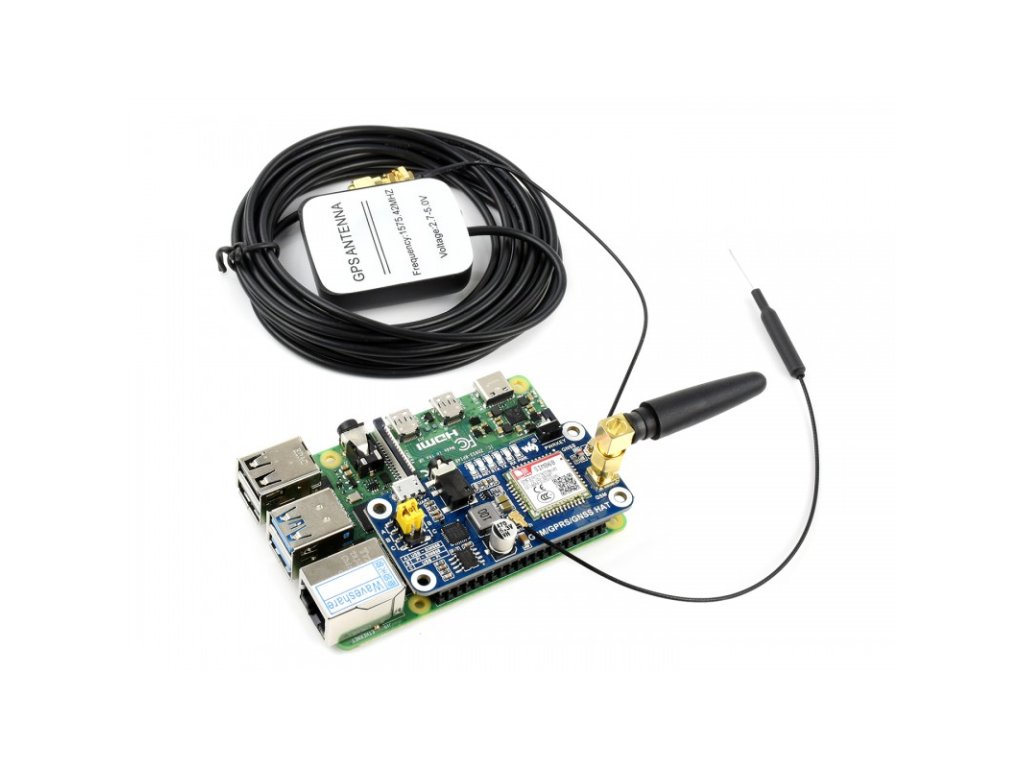

Fotografie

Poznámka: Raspberry Pi na fotografii NIE JE súčasťou balenia.

Rozmer

Rozvojové zdroje

Wiki: www.waveshare.com/wiki/GSM/GPRS/GNSS_HAT

Obsah balenia

GSM/GPRS/GNSS/Bluetooth HAT for Raspberry Pi
