LilyPad Arduino USB - ATmega32U4 Board

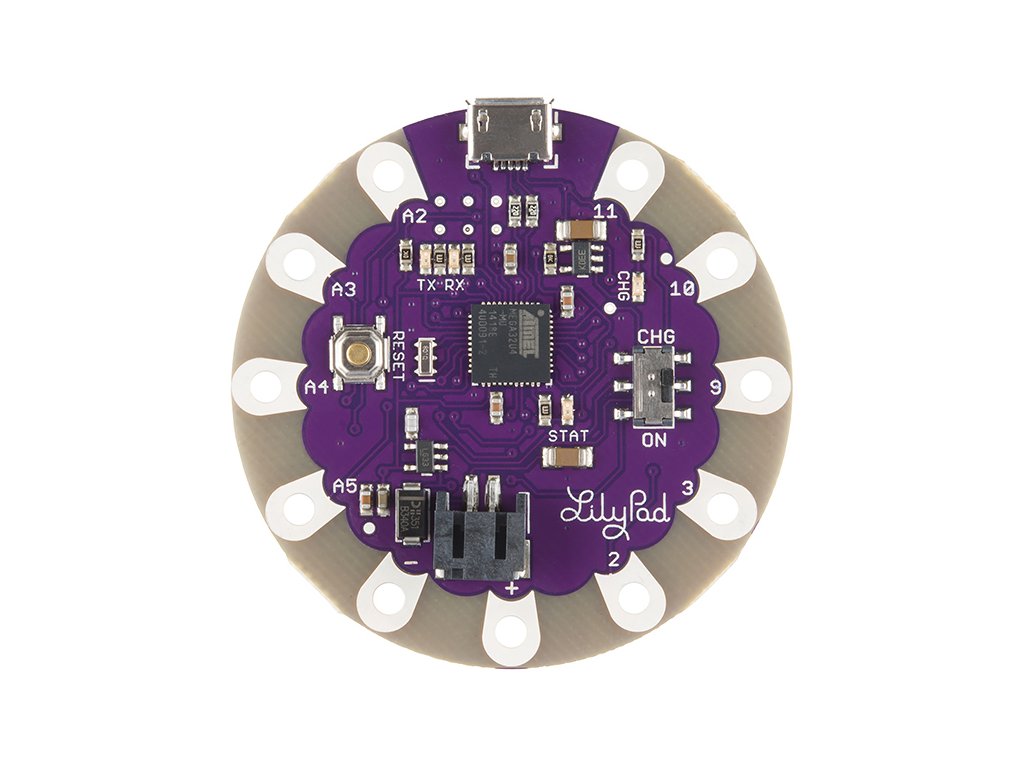

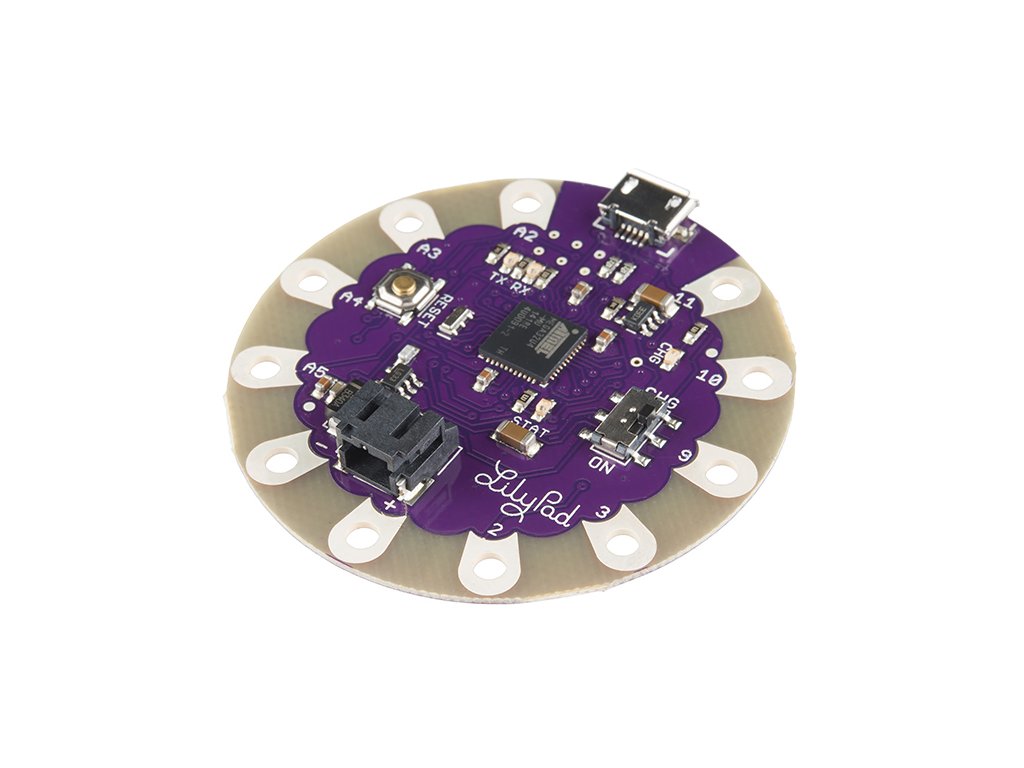

Toto je doska LilyPad Arduino USB riadená ATmega32U4 s bootloaderom Arduino. Má vstavanú napájaciu zásuvku a vypínač s jediným dodatočným hardvérom, ktorý potrebujete na programovanie LilyPad USB je kábel micro-USB, pretože nový IC má vstavanú podporu USB. Ktorúkoľvek z našich LiPo batérií je možné zapojiť priamo do zásuvky JST, aby ste získali jednoduché napájanie na cestách. Táto LiPo batéria je dokonca nabíjateľná cez dosku, nie sú potrebné žiadne špeciálne externé LiPo nabíjačky!

Rovnako ako LilyPad Simple, aj táto doska pracuje s napätím 3,3 V a je vybavená zásuvkou JST, takže môžete priamo pripojiť Li-Po batériu na napájanie a vypínač na palube, takže ju môžete vypnúť, keď sa necítite obzvlášť blikať. . LilyPad Arduino USB bol navrhnutý tak, aby zefektívnil váš ďalší šijací projekt tým, že veci zjednoduší a poskytne vám viac priestoru na prácu a zároveň eliminuje potrebu šiť napájací zdroj.

LilyPad je nositeľná e-textilná technológia vyvinutá Leah Buechley a navrhnutá v spolupráci Leah a SparkFun. Každý LilyPad bol kreatívne navrhnutý tak, aby mal veľké spojovacie vypchávky, ktoré umožňujú ich všitie do oblečenia. K dispozícii sú rôzne vstupné, výstupné, napájacie a senzorové dosky. Sú dokonca umývateľné!

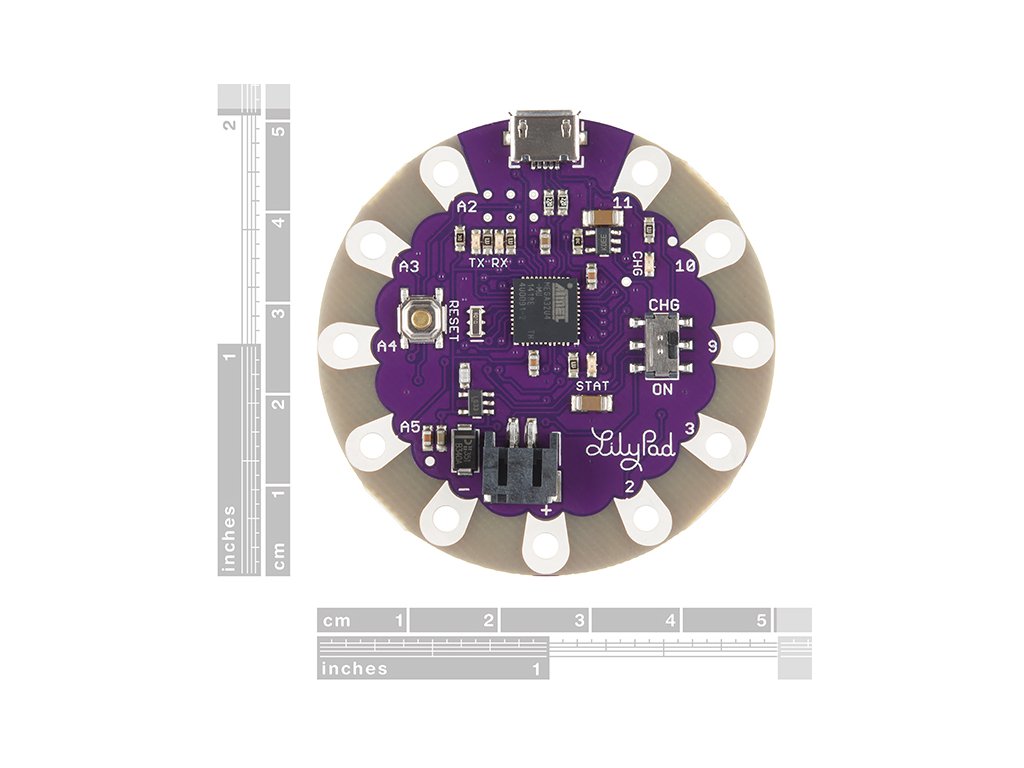

Rozmery :

vonkajší priemer 50 mm
Tenká doska plošných spojov 0,8 mm

Dokumentácia :

• Schematic
• Eagle Files
• Datasheet (ATMega32U4)
• Firmware Note
• Arduino Hardware Page
• Arduino Quickstart Guide
• Arduino Add-on Files
• GitHub (Design Files & Example Code)
