LilyPad RGB LED

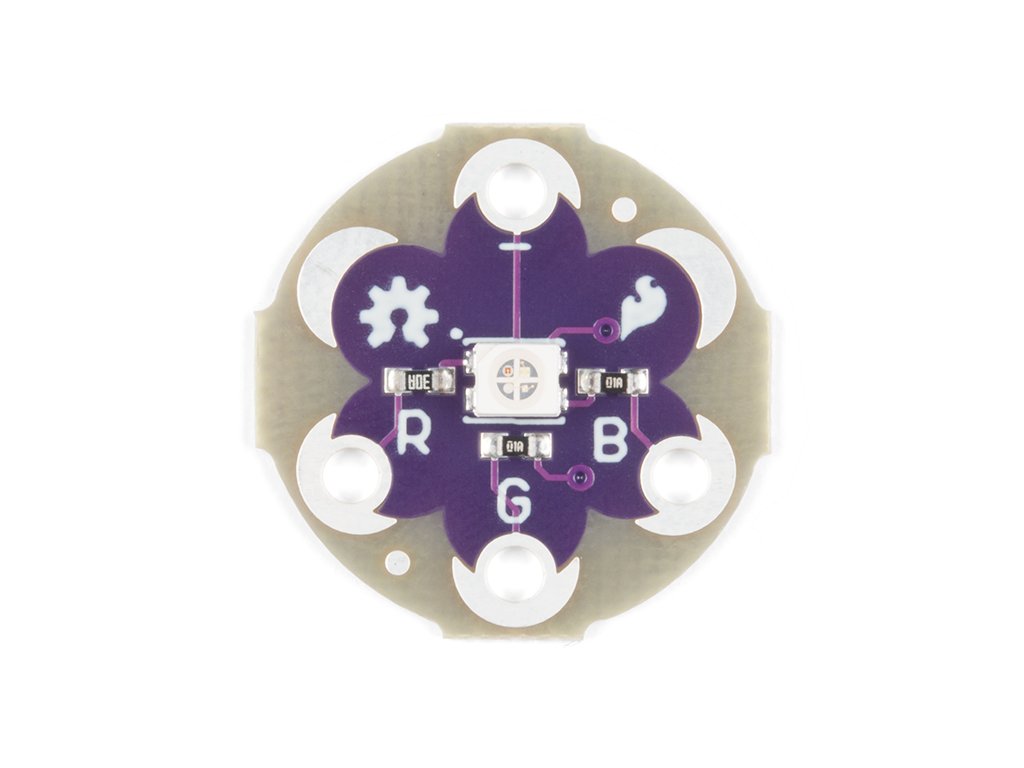

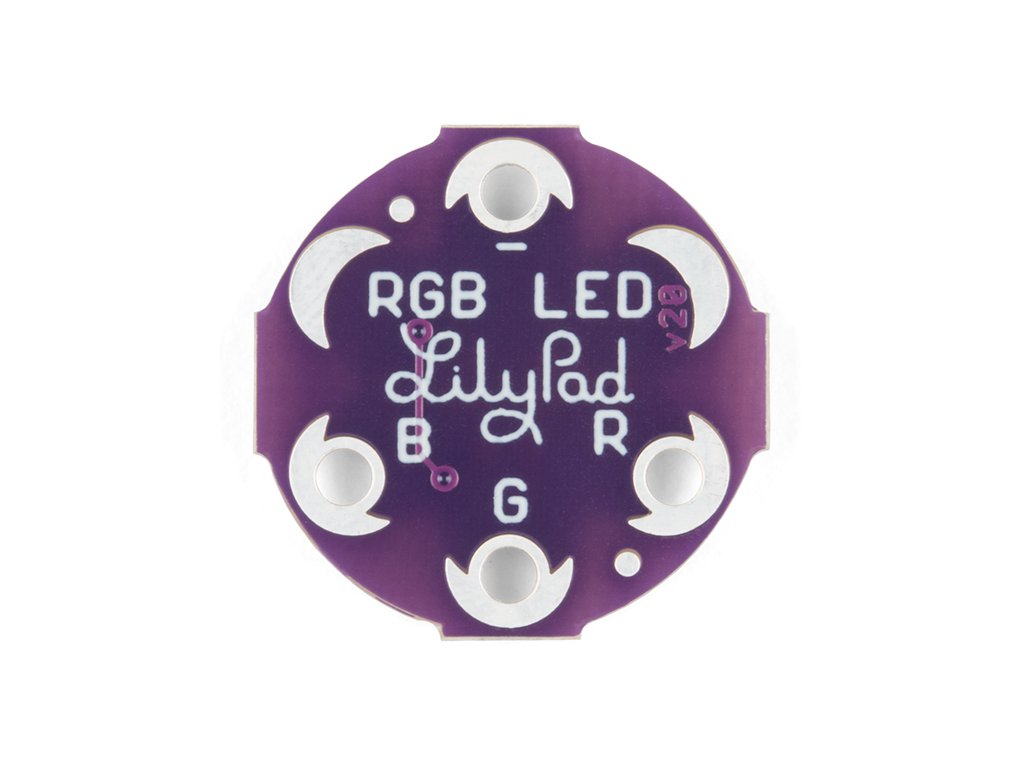

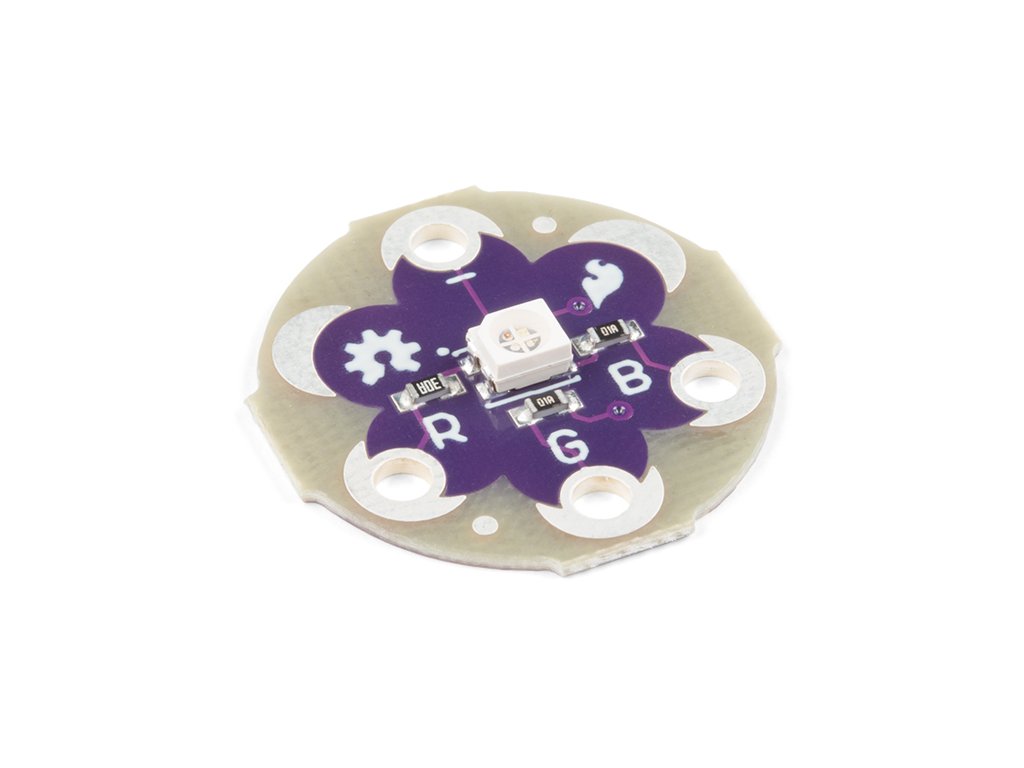

Vytvorte akúkoľvek farbu, ktorú potrebujete! Použite dosku LilyPad RGB LED ako jednoduchý indikátor alebo pulzovaním červeného, ​​zeleného a modrého kanála môžete vytvoriť širokú škálu farieb. Každá z farieb v RGB LED je pripojená k jednej zo šijacích úchytiek na doske označenej R, G a B.

Všetky farebné kanály na tejto RGB LED sú prepojené cez spoločný katódový (záporný) kolík. Náš dizajn sme aktualizovali na túto konfiguráciu, takže jednotlivé červené, zelené a modré LED diódy teraz zdieľajú spoločnú uzemňovaciu plôšku. Ak chcete rozsvietiť jednotlivé farby LED, pripojte ich k zdroju napájania. Pre jednoduché zapojenia obvodov to znamená, že musíte pripojiť šijacie jazýčky R, G alebo B k napájaniu (+) a v kóde ich nastaviť na HIGH (pre digitálny výstup) alebo 255 (pre analógový výstup), aby ste ich zapli.

LilyPad je nositeľná technológia vyvinutá Leah Buechley a navrhnutá v spolupráci Leah a SparkFun. Každý LilyPad bol kreatívne navrhnutý tak, aby mal veľké spojovacie vypchávky, ktoré umožňujú ich všitie do oblečenia. K dispozícii sú rôzne vstupné, výstupné, napájacie a senzorové dosky. Sú dokonca umývateľné!

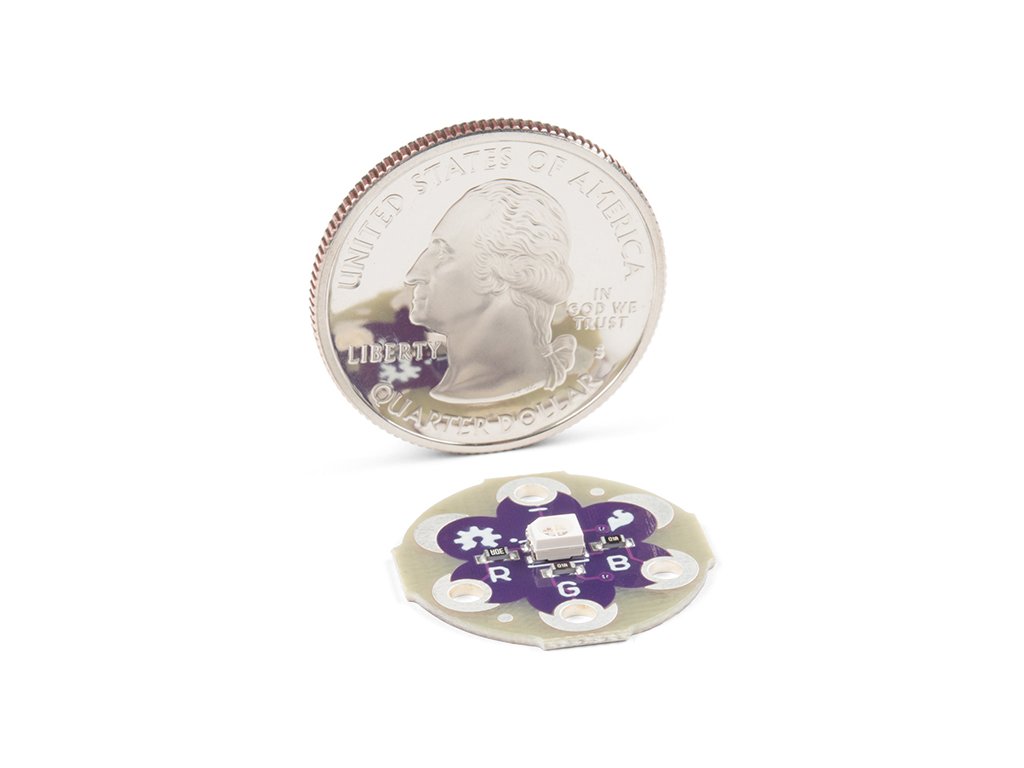

Rozmery :

vonkajší priemer 20 mm
Tenká doska plošných spojov 0,8 mm

Dokumentácia :

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet
• Fritzing Part
• GitHub Repo
