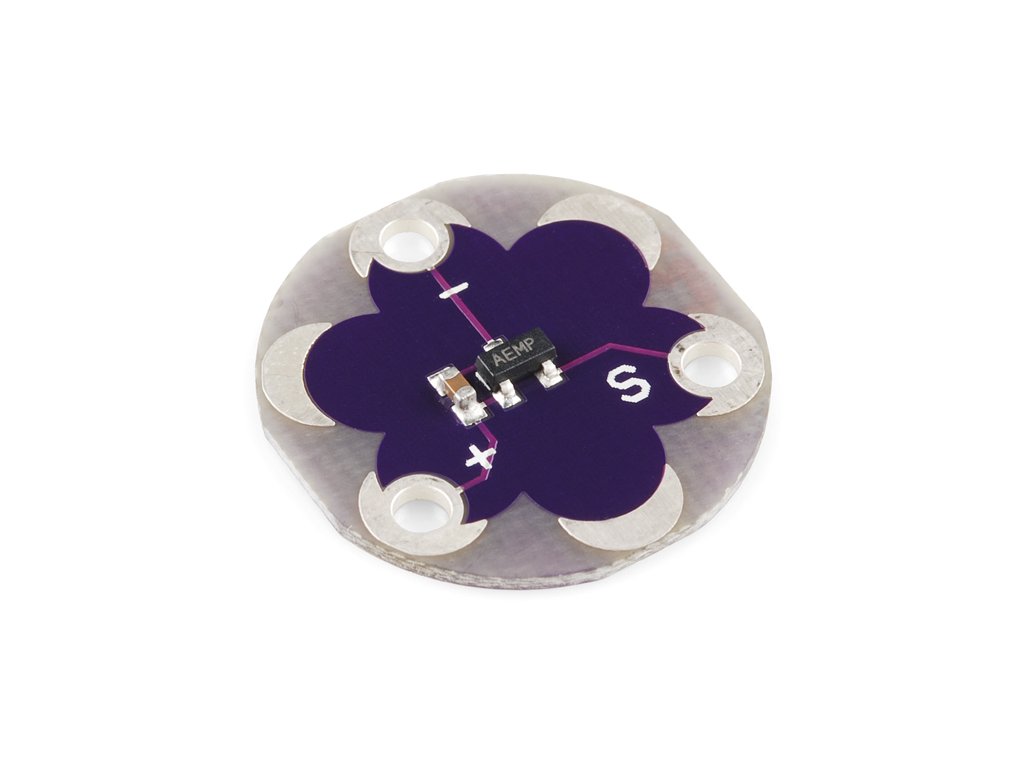

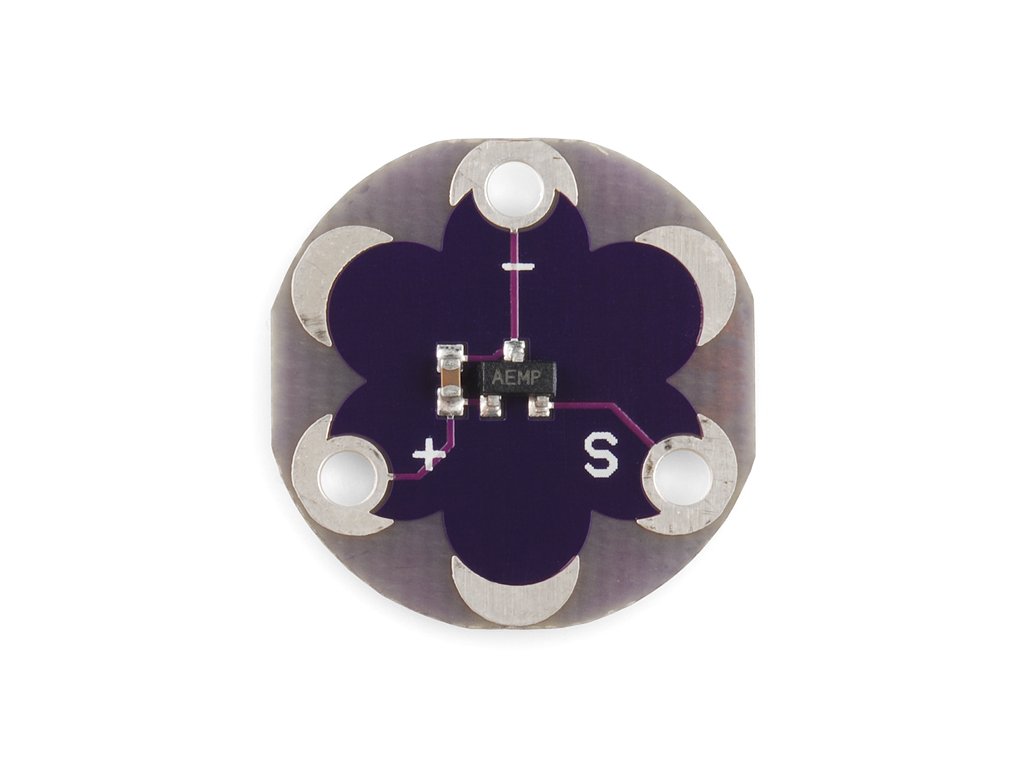

LilyPad Temperature Sensor

Zisťovanie zmien teploty nebolo nikdy jednoduchšie. MCP9700 je malý teplotný snímač termistorového typu. Tento snímač vydá 0,5 V pri 0 stupňoch C, 0,75 V pri 25 C a 10 mV na stupeň C. Analógovo-digitálny prevod na signálovom vedení vám umožní určiť miestnu okolitú teplotu. Detekujte fyzický dotyk na základe telesného tepla a okolitých podmienok pomocou tohto malého senzora.

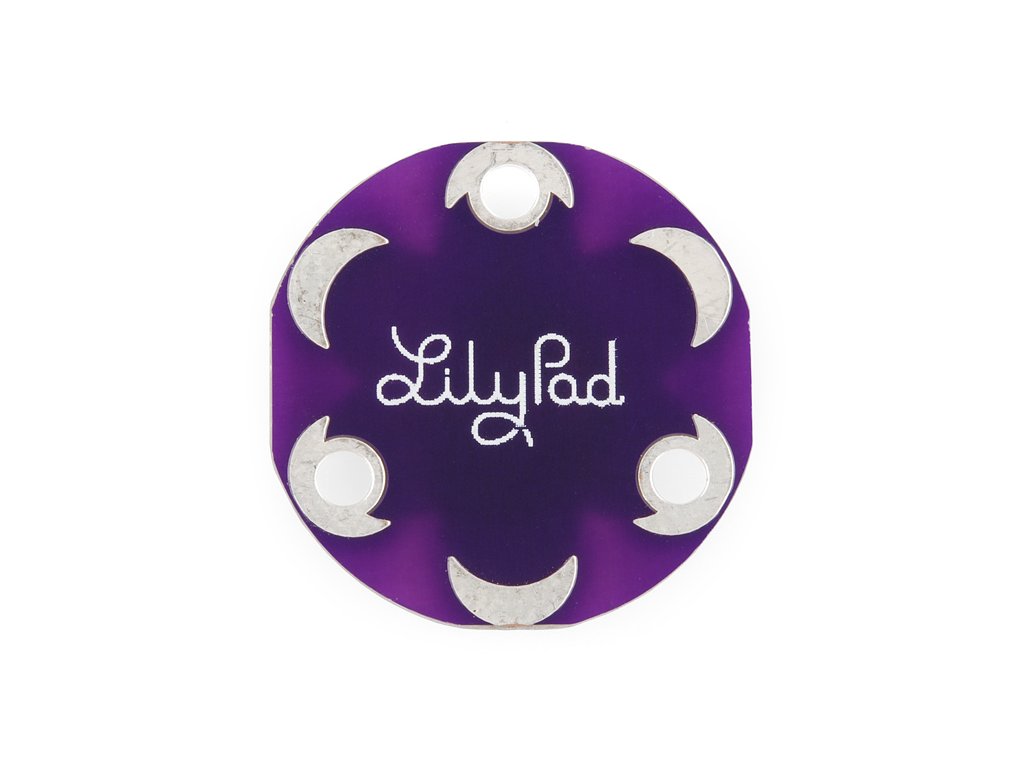

LilyPad je nositeľná e-textilná technológia vyvinutá Leah Buechley a navrhnutá v spolupráci Leah a SparkFun. Každý LilyPad bol kreatívne navrhnutý tak, aby mal veľké spojovacie vypchávky, ktoré umožňujú ich všitie do oblečenia. K dispozícii sú rôzne vstupné, výstupné, napájacie a senzorové dosky. Sú dokonca umývateľné!

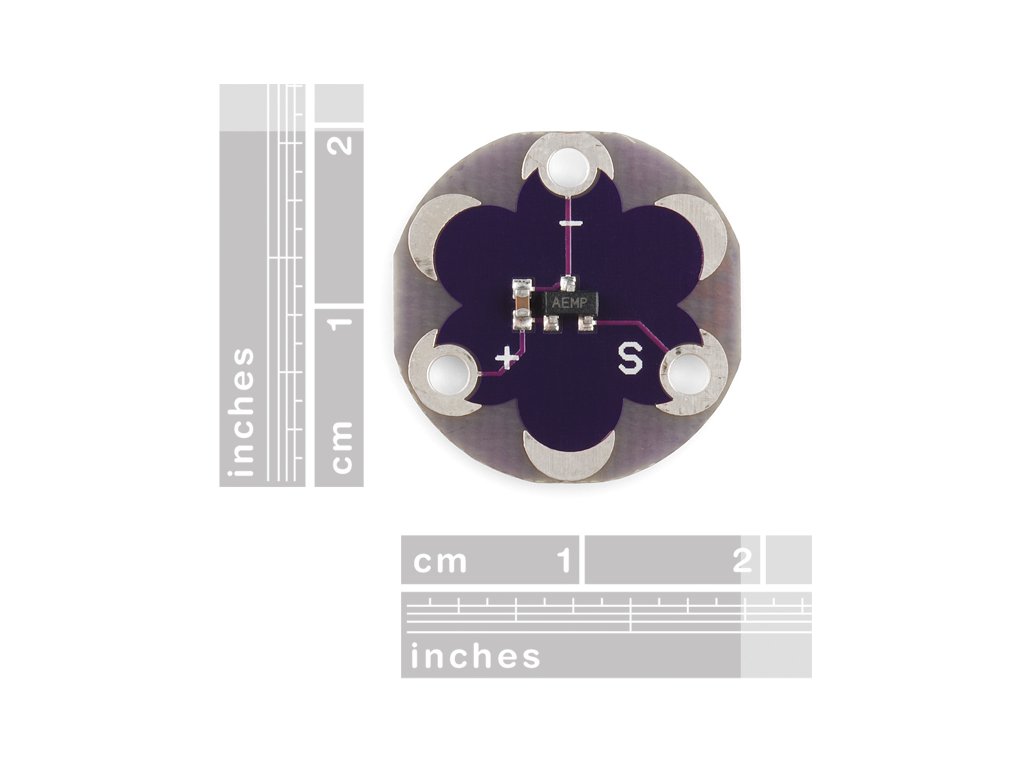

Rozmery :

vonkajší priemer 20 mm
Tenká doska plošných spojov 0,8 mm

Dokumentácia :

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (MCP9700)
• GitHub (Design Files)
