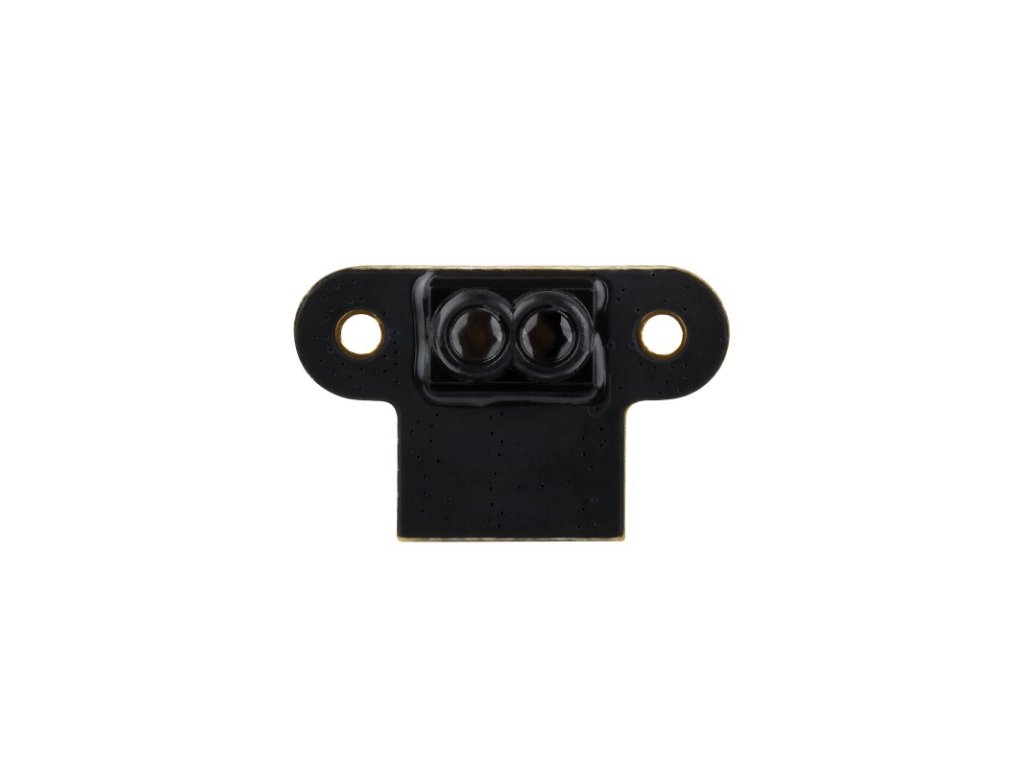

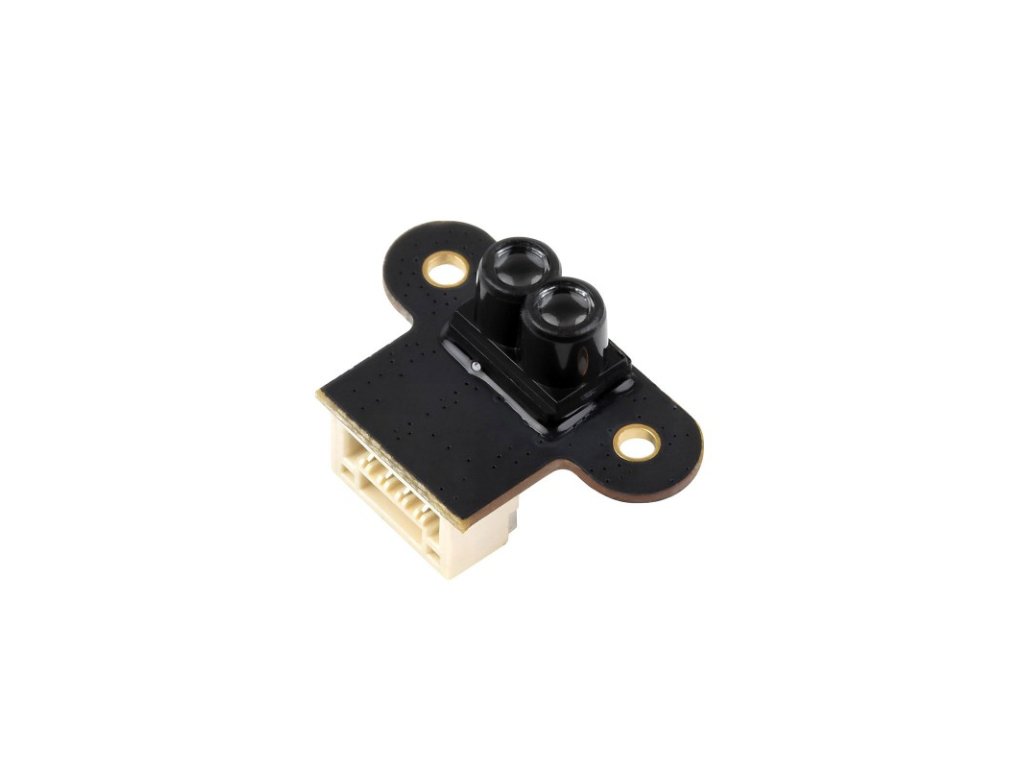

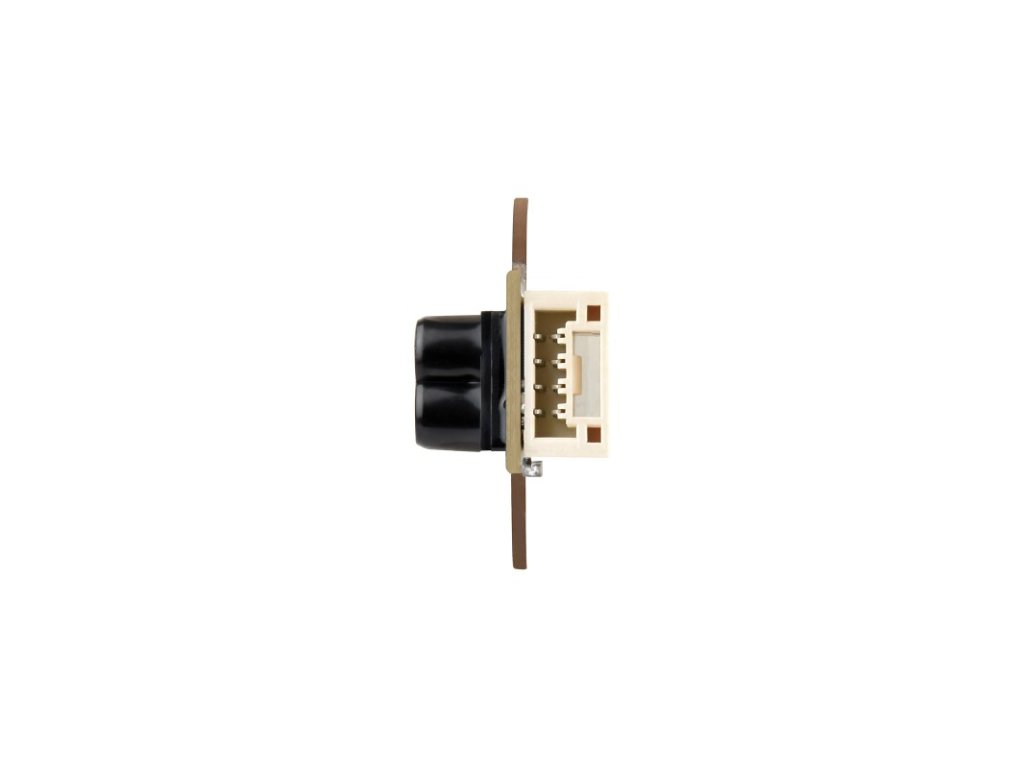

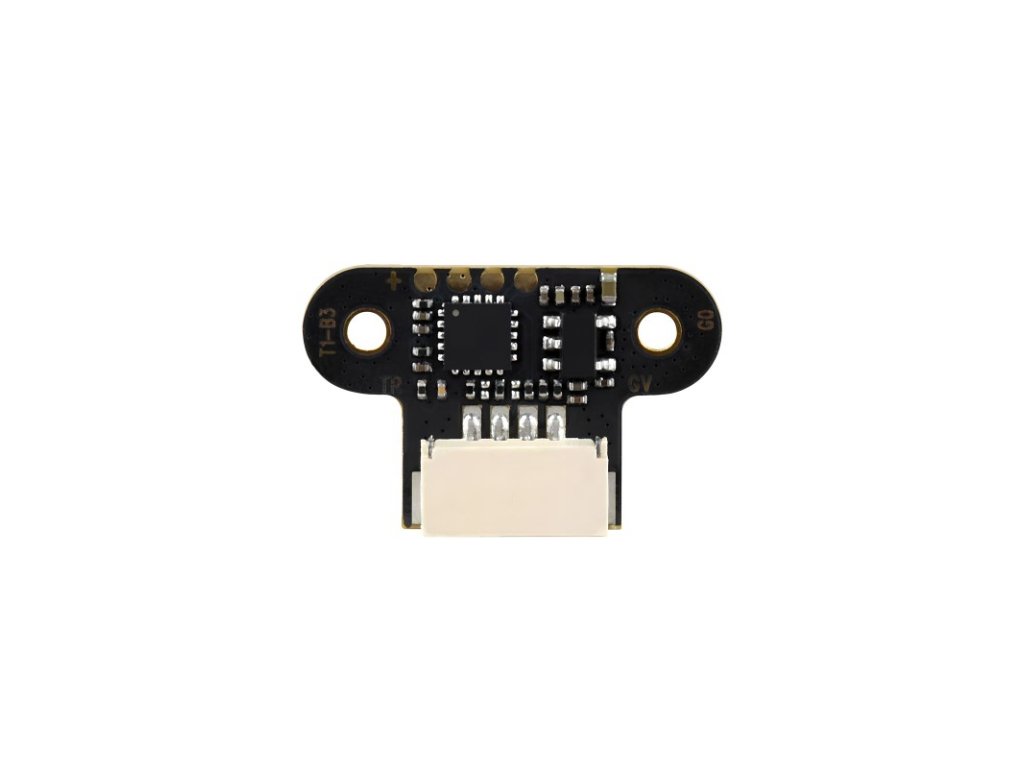

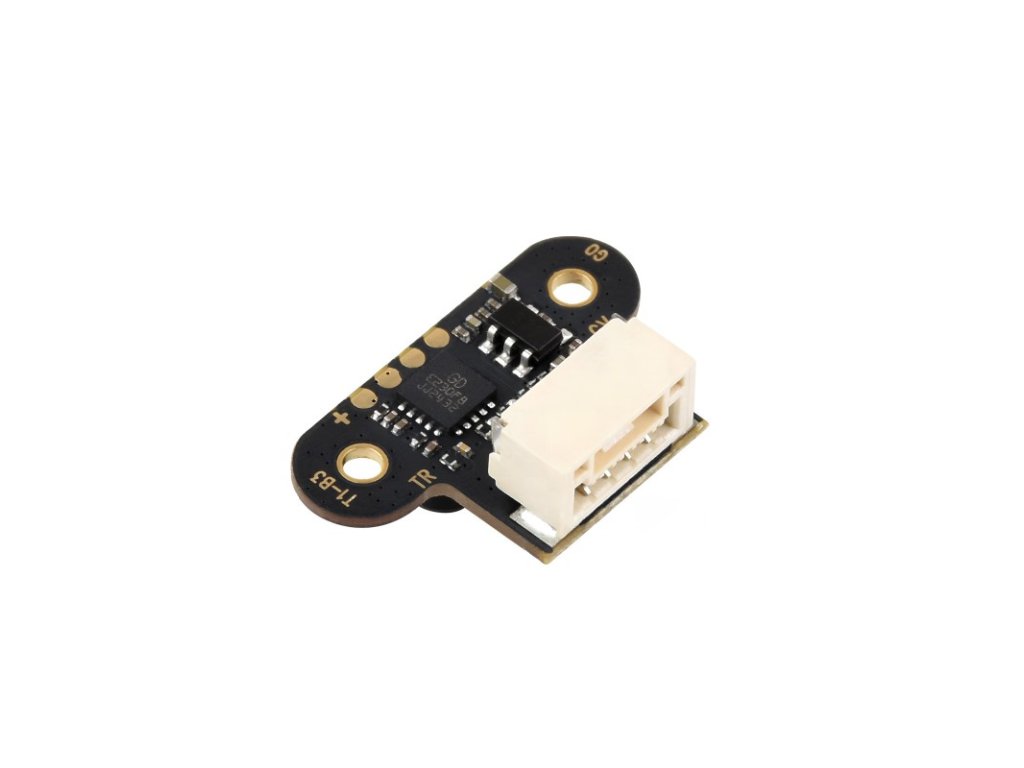

Mini laserový senzor vzdialenosti
Mini laserový senzor vzdialenosti
SKU: 28761
TOF (čas letu) Mini laserový snímač dosahu, podpora komunikácie UART / I2C, dlhý dosah
TOF mini laserový snímač rozsahu
dlhý dosah | krátka slepá zóna | stabilný/presný/citlivý | vnútorné/vonkajšie
Prehľad produktov
Jedná sa o mini laserový snímač vzdialenosti na báze TOF (čas letu) so zabudovaným MCU a algoritmom merania, ktorého rozsah merania je až 7,8 m a presnosť až ± 4 cm. Podporuje komunikačnú zbernicu UART alebo I2C, vyznačuje sa dlhšou meracou vzdialenosťou a vyššou schopnosťou tolerancie svetelného rušenia vďaka ultra úzkemu FOV, vhodnému pre vnútorné aj vonkajšie podmienky. A jeho tolerancia okolitého svetla je až 100K LUX.
Tento senzor môže byť široko používaný v aplikáciách, ako je bežné meranie vzdialenosti, vyhýbanie sa prekážkam robota / plánovanie trasy, ako aj nastavenie výšky dronu / detekcia stropu a ďalšie...
Špecifikácie
| Typický rozsah merania | 0,02 m ~ 7,8 m |
|---|---|
| Typická presnosť merania | 0,02 m ~ 7,8 m± 4 cm |
| Vlnová dĺžka | 940 nm |
| Zorné pole (FOV) | 2 ° až 3 ° |
| Komunikačné rozhranie | Predvolené: UART (úroveň signálu TTL 3,3 V) |
| I2C (podpora kaskádovania, adresa slave je 0x08 + ID modulu) | |
| doplnkový výstup úrovne I/O (parameter vzdialenosti nie je v tomto režime dostupný) | |
| Baudrate | UART: 4,8 Kbps ~ 3000 Kbps (predvolene 921,6 Kbps) |
| I2C: až 400 Kbps | |
| Napájanie | 4,3 ~ 5,2 V |
| Spotreba energie | 100mW (aktívny výstup UART, napájanie 5,0V, prúd 20mA) |
| Hmotnosť | 1 g |
| Prevádzková teplota | -10 °C ~ 60 °C |
| Rozmery | 18,8 mm × 12 mm × 10,3 mm (D × Š × V) |
Nákladovo efektívne riešenie
0,02 ~ 7,8 m dlhý dosah modul s nízkymi nákladmi
vysoká stabilita, vysoká presnosť, vysoká citlivosť
Podpora komunikácie UART / I2C / IO
Režim UART: podporuje aktívny výstup dotazu
I2C režim: až 8x kaskádový
režim I/O: nie je možné zadať parameter vzdialenosti
aplikácie
Hydraulická detekcia stohovania
Hardvérové pripojenie
pripojenie k Raspberry Pi (cez I2C)
pripojenie k Raspberry Pi (cez UART)
pripojenie k Raspberry Pi (cez I/O piny)
len pre informáciu, doska Raspberry Pi NIE JE zahrnutá.
Obrysové rozmery
Obsah balenia
Hmotnosť: 0,003 kg
Pre jednoduché testovanie sa odporúča USB TO TTL .
- Laserový snímač dosahu TOF Mini x1
- GH1,25 4PIN vodič x1
- GH1.25 4PIN kalmarový drôt x1
