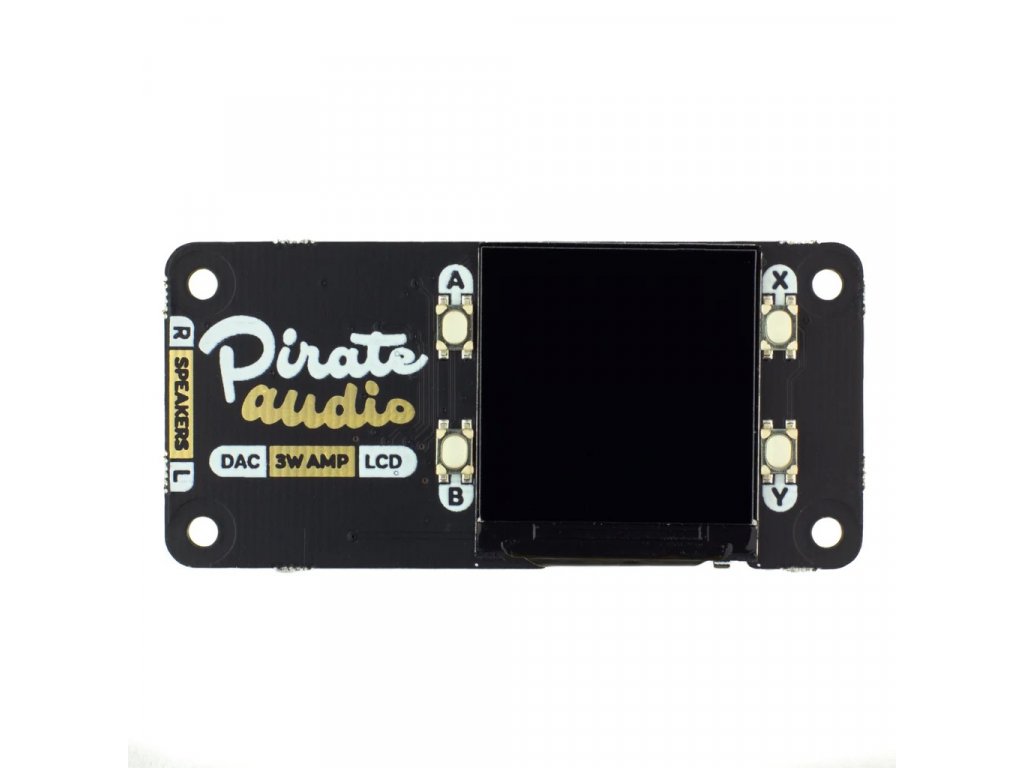

Pirate Audio 3W Stereo Amp for Raspberry Pi

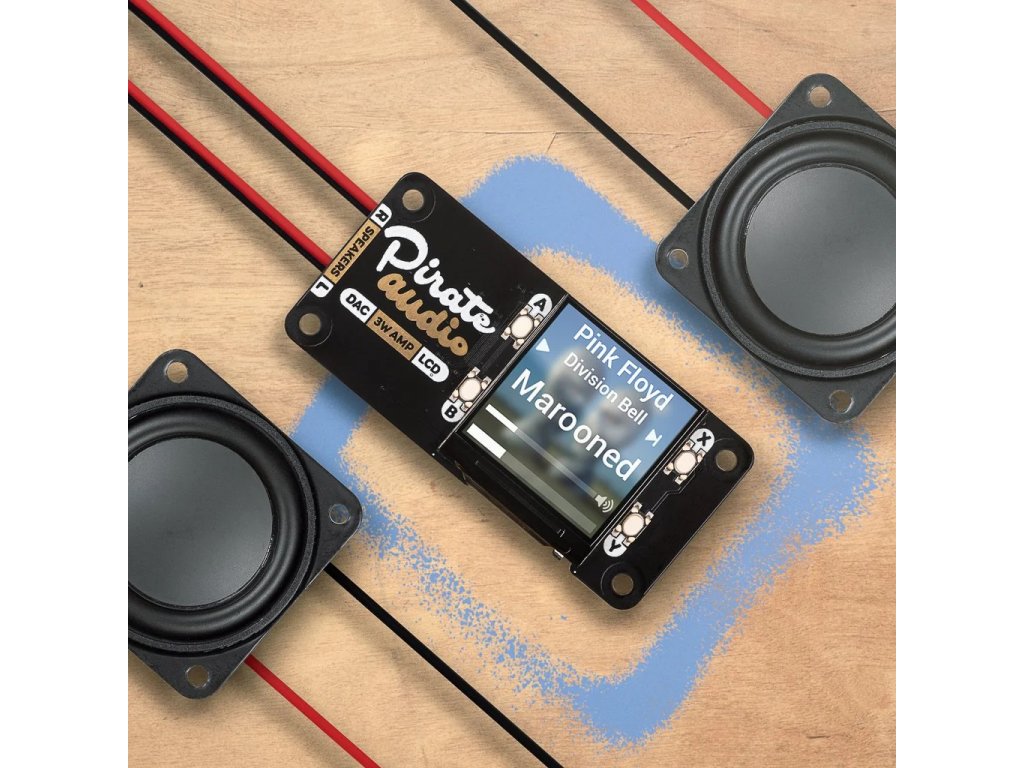

Push-fit konektory na Pirate Audio 3W Stereo Amp uľahčujú pripojenie sady reproduktorov, či už sú to regálové alebo stojace reproduktory, alebo reproduktory v starom rádiu. Prehrávajte ostrý digitálny zvuk z miestnych súborov (MP3, FLAC atď.) alebo streamujte zo služieb, ako je Spotify. Kombinácia DAC a zosilňovača vám poskytne ostrý 24-bitový / 192 kHz digitálny zvuk prostredníctvom pripojených stereo reproduktorov (alebo zmiešané mono cez jeden kanál).

Pirate Audio je rad zvukových dosiek typu všetko v jednom pre Raspberry Pi s vysokokvalitným digitálnym zvukom, nádherne ostrými IPS displejmi pre obal albumov, hmatovými tlačidlami na ovládanie prehrávania a naším prispôsobeným softvérom a inštalátorom Pirate Audio na nastavenie. to všetko ako vánok.

Vlastnosti :

MAX98357A DAC / čip zosilňovača x2 (datasheet)
Stereo 3W (na kanál) audio výstup

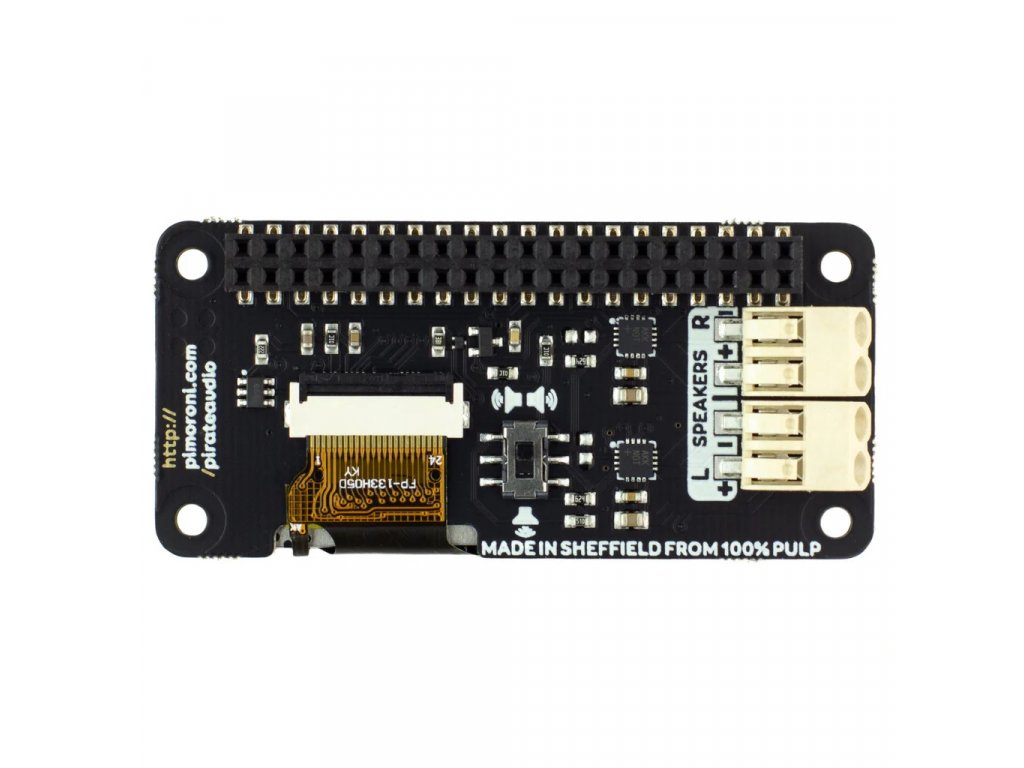

Push-fit reproduktorové terminály
Prepnite na stereo / zmiešané mono režimy
1,3" IPS farebný LCD (240x240px) (ovládač ST7789)
Štyri hmatové tlačidlá
Doska formátu Mini HAT
Kompletne zmontované
Kompatibilné so všetkými modelmi Raspberry Pi so 40-kolíkovým headerom
Softvér Pirate Audio
Rozmery: 65x30,5x9,5mm
Softvér :
Náš softvér a inštalačný program Pirate Audio nainštaluje knižnicu Python pre LCD, nakonfiguruje zvuk I2S a SPI a potom nainštaluje Mopidy a naše vlastné doplnky Pirate Audio na zobrazenie obalu albumu a informácií o skladbe a na používanie tlačidiel na ovládanie prehrávania.

Tu je návod, ako začať:

Nastavte SD kartu s najnovšou verziou Raspbian.
Pripojte sa k sieti Wi-Fi alebo káblovej sieti.
Otvorte terminál a zadajte nasledovné:

git klon https://github.com/pimoroni/pirate-audio
cd pirate-audio/mopidy
sudo ./install.sh

Reštartujte svoj Pi
Podrobnejšie pokyny nájdete tu: https://github.com/pimoroni/pirate-audio/tree/master/mopidy

Poznámky
Všimnite si, že náš inštalátor, prepojený vyššie, za vás urobí všetko nižšie, ale ak ste neohrozený hacker, možno budete potrebovať tieto veci vedieť!

Push-fit konektory vyžadujú, aby ste jemne zatlačili na jazýček, aby bolo možné kábel zasunúť/vytiahnuť. Robte to opatrne, aby ste predišli zlomeniu klipu!
DAC je možné nakonfigurovať pridaním dtoverlay=hifiberry-dac do súboru /boot/config.txt.
Existuje kolík aktivácie DAC – BCM 25 – ktorý musí byť aktivovaný vysoko, aby sa DAC aktivoval. Môžete to urobiť pridaním gpio=25=op,dh do súboru /boot/config.txt.
Tlačidlá sú aktívne nízko a sú pripojené ku kolíkom BCM 5, 6, 16 a 20
Displej používa SPI a budete musieť povoliť SPI cez konfiguračnú ponuku Raspberry Pi.
Ak chcete použiť tieto dosky s puzdrom Pibow Coupé (buď pre Zero / Zero W alebo Pi 4), budete musieť použiť zosilňovaciu hlavičku, aby ste ho trochu zdvihli.
