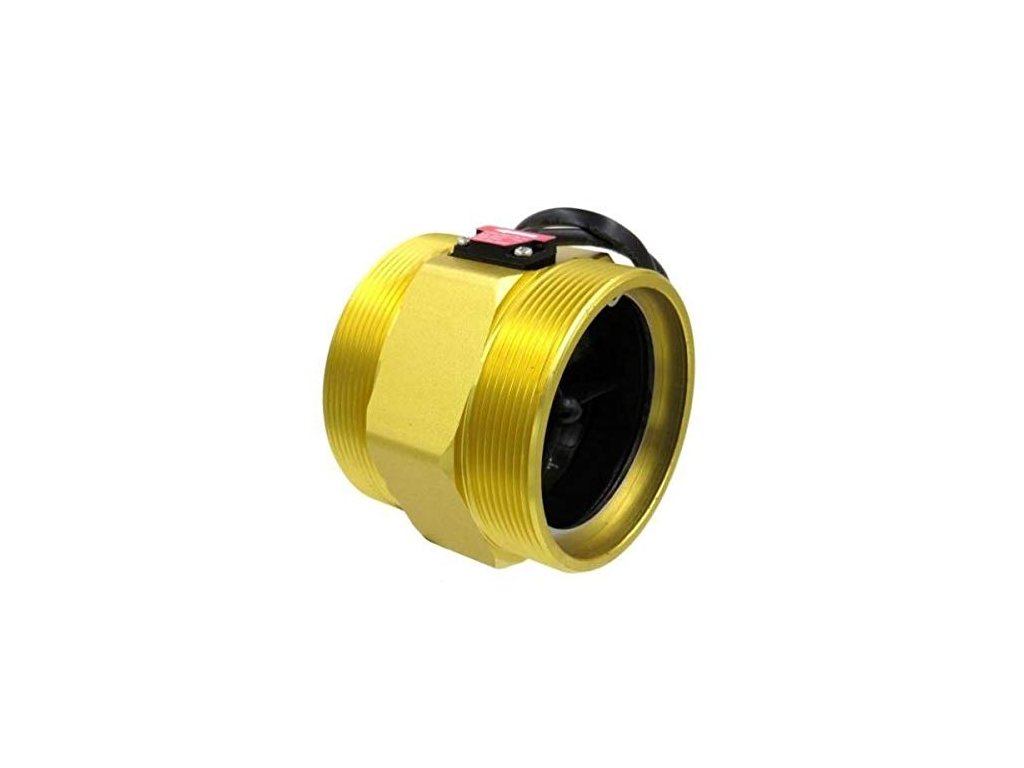

Prietokomer DN80 20- 500L/min 3,5-12V z mosadze

Prietokomer DN80 20- 500L/min 3,5-12V z mosadze

Senzor prietoku vody. Prietokomer, ktorý detekuje prietok tekutín od 20 litra za minútu až do 200 litrov za minútu. Vnútorne má snímač magnetického poľa Hallovho javu, ktorý detekuje pohyb lopatiek, ktorý vzniká pri prechode kvapaliny. Dodávka na výstupný štvorcový impulzný signál, ktorého frekvencia zodpovedá prietoku kvapaliny. Robustný mechanický dizajn, vhodný pre 3-palcové potrubie a ekologické zapuzdrenie, jednoduché použitie.

Prietokomer je prístroj používaný na meranie prietoku alebo objemového prietoku tekutiny. Jeho mechanické časti tvoria mlyn s lopatkami priečnymi na prietokový obeh, ktorý má na jednom konci permanentný magnet. Keď sa tento magnet otáča, generuje premenlivé magnetické pole, ktoré je snímané senzorom s efektom magnetického poľa (snímač Hallovho efektu), potom ho elektronický obvod premieňa na impulzy, ktoré prenáša cez kábel. Tento typ magnetov prietokomeru je inštalovaný na koncoch lopatiek. Pri otáčaní magnety prechádzajú blízko sieťového spínača, ktorý detekuje impulzy. Snímač musí byť pripojený k počítadlu impulzov, pretože prenáša štvorcové impulzy napätia cez žltý vodič.

Špecifikácia:

Číslo modelu : YF-DN80
Materiál: hliník
Pripojenie potrubia: G3' (DN80)
Výstupný signál: NPN Pulse
Prevádzkové napätie: DC 3.5V ~ 12V
Maximálny pracovný prúd: < 15 mA
Pracovná teplota: -20 ℃ ~ 80 ℃
Výstupný impulz vysokej úrovne: > 4,7 V DC (vstup 5 V DC)
Nízka úroveň výstupného impulzu: < 0,5 V DC (vstup 5 V DC)
Rozsah prietoku: 20 - 500 l/min
K faktor/frekvencia: 0,5*Q, Q=l/min, ±3%
Impulz prietoku: 1 l vody ≈ 30 impulzov
Maximálny tlak: < 1,75 MPa
Konektor a dĺžka kábla: VC kábel-3P 50 cm

Pracovný cyklus výstupných impulzov 50 % ± 10 %...
