Qwiic 1.8V Adapter

Qwiic 1.8V Adapter

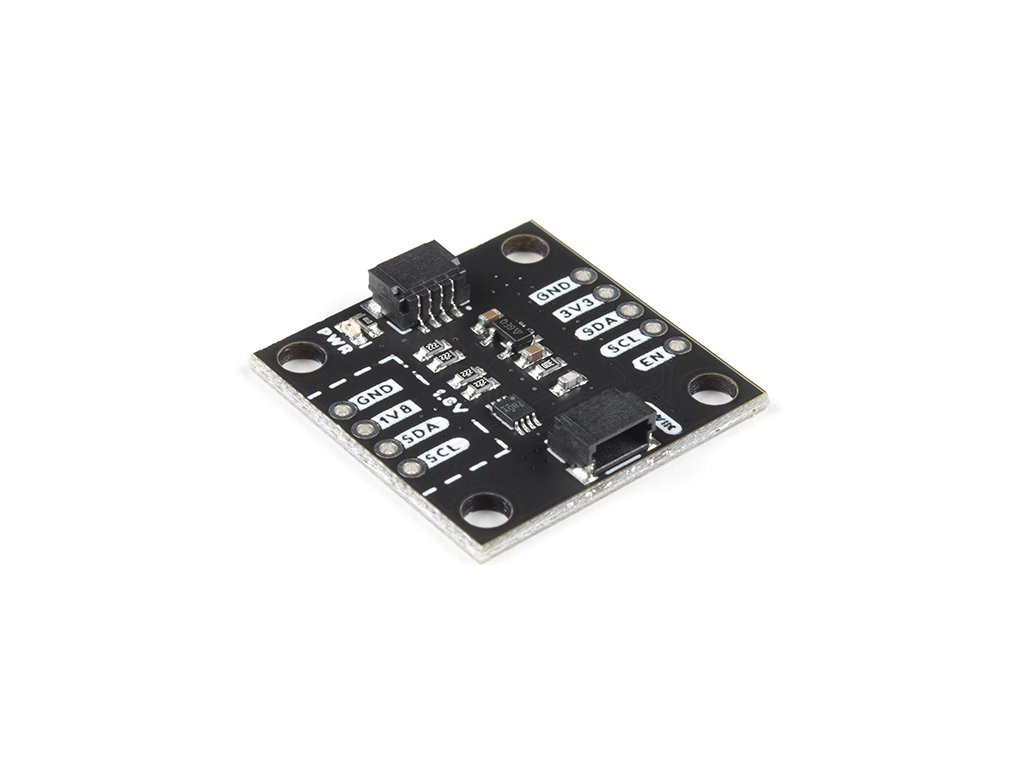

Náš systém Qwiic Connect je navrhnutý tak, aby vám pomohol rýchlo prepojiť vývojové dosky a zlomy vo vašom projekte alebo prototype. Jedným zo spôsobov, ako to systém Qwiic dosahuje, je štandardizácia na napätie jednej zbernice 3,3 V. To znamená, že každá doska kompatibilná s Qwiic, ktorá je založená na 1,8 V časti, má zabudovaný regulátor napätia a prekladač logickej úrovne, ale čo ak máte 1,8 V časť bez vylamovacej dosky a potrebujete sa integrovať do vášho projektu Qwiic? ? Žiaden strach! Tento adaptér Qwiic 1,8 V dodáva 1,8 V pri prúde až 300 mA, ako aj obojsmerný preklad na úrovni logiky, takže svoj systém Qwiic môžete pripojiť k akejkoľvek časti 1,8 V I²C, ktorú nájdete! Jednoducho pripojte adaptér k vašej zbernici pomocou kábla Qwiic, pripojte svoju 1,8V časť ku kolíkom hlavičky s označením „1,8V“ a teraz je vaša časť na 3,3V zbernici Qwiic! Rovnako ako na iných doskách Qwiic sme tiež rozdelili 3,3 V kolíky na 0,1 "záhlavie a pridali dva konektory Qwiic, čo uľahčuje pripojenie k všetkým ostatným doskám Qwiic.

Vlastnosti:

- AP2127 LDO regulátor poskytuje 1,8 V pri 300 mA zo zbernice Qwiic
- Obojsmerný radiaca páka PCA9306 ovláda logický preklad I²C
- Power LED overuje, či je doska pripojená k zbernici Qwiic a môže byť deaktivovaná pomocou spájkovacej prepojky pre systémy s nízkou spotrebou

Dokumentácia:

• Schematic
• Eagle files
• GitHub Repo
