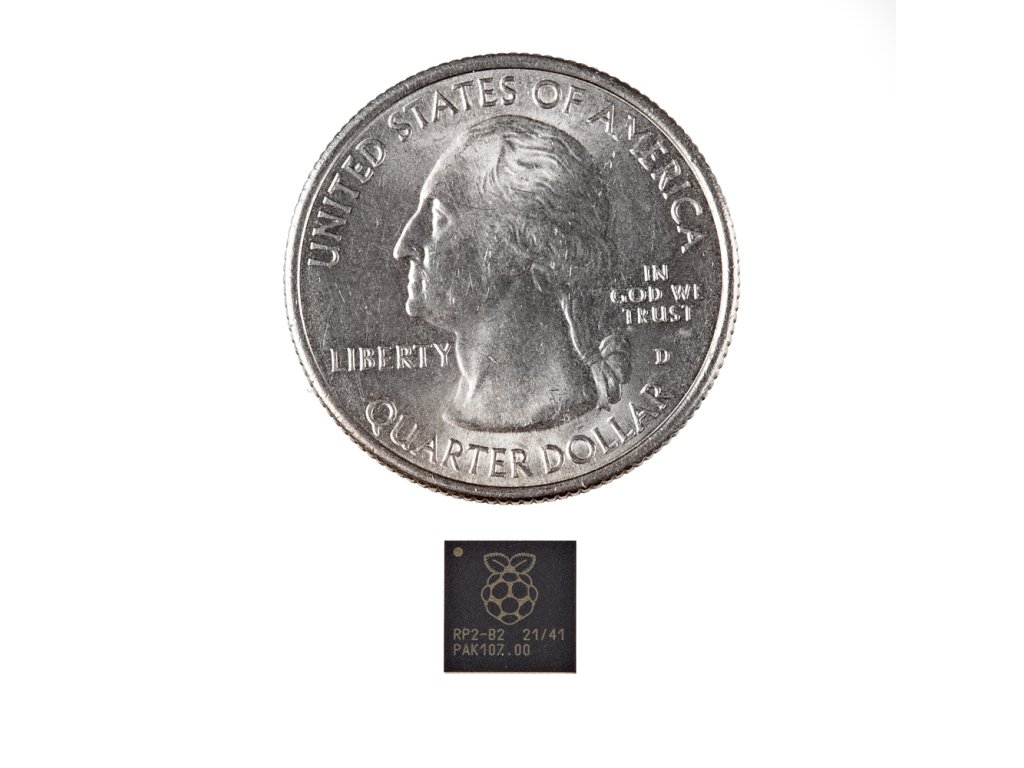

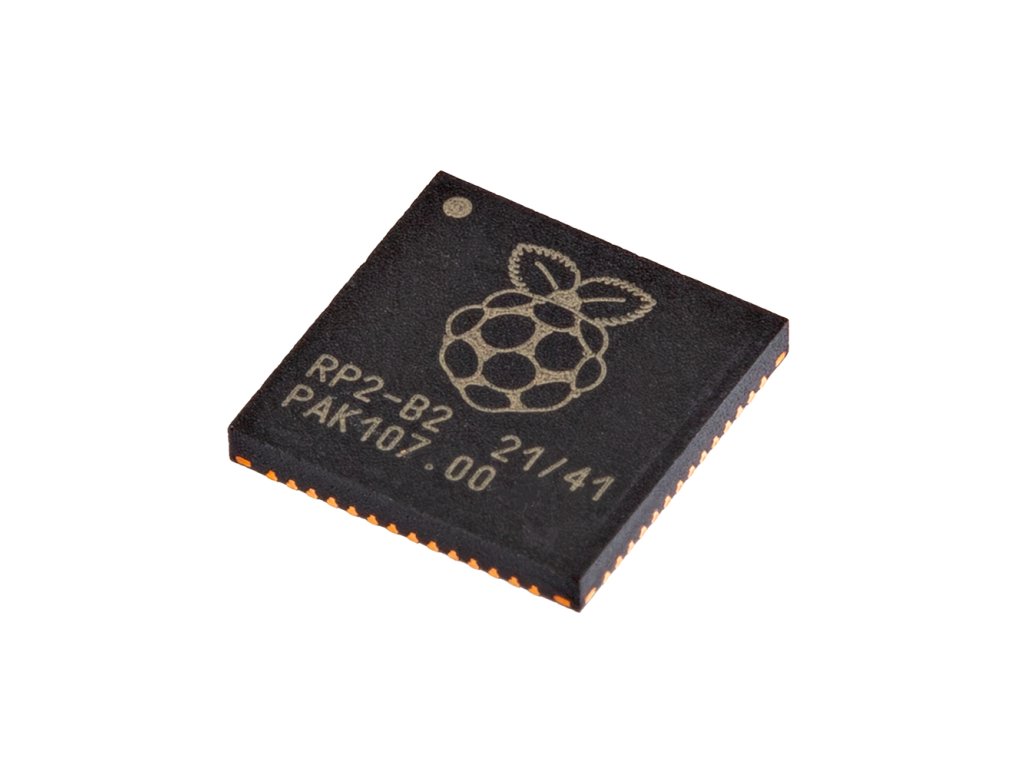

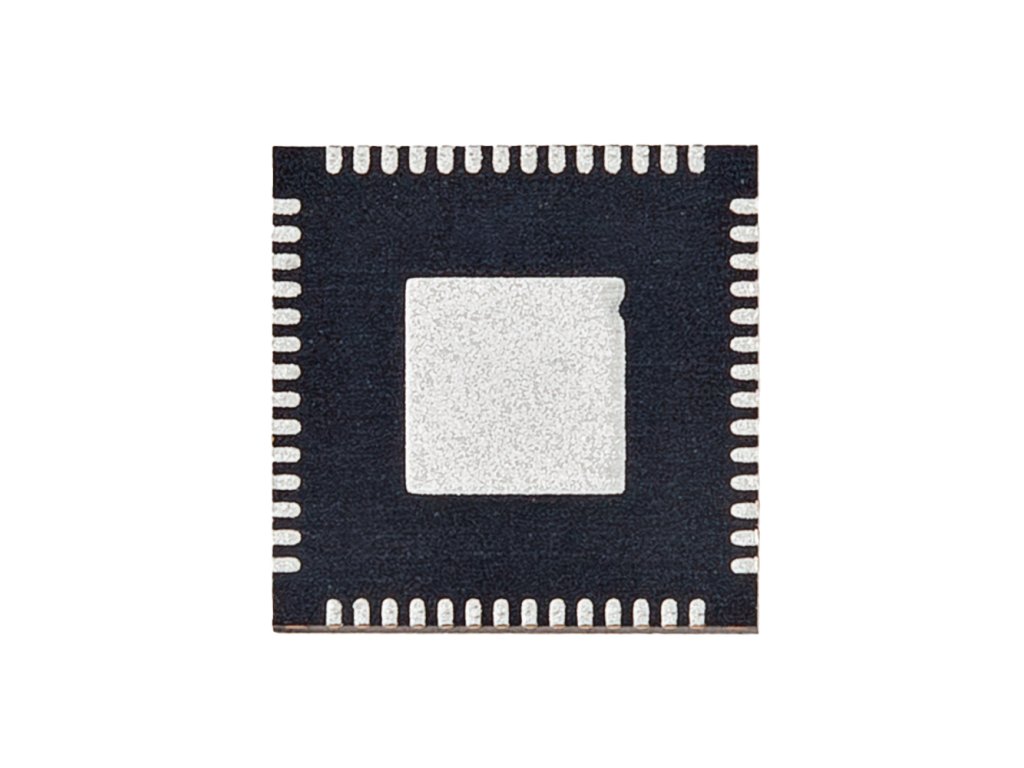

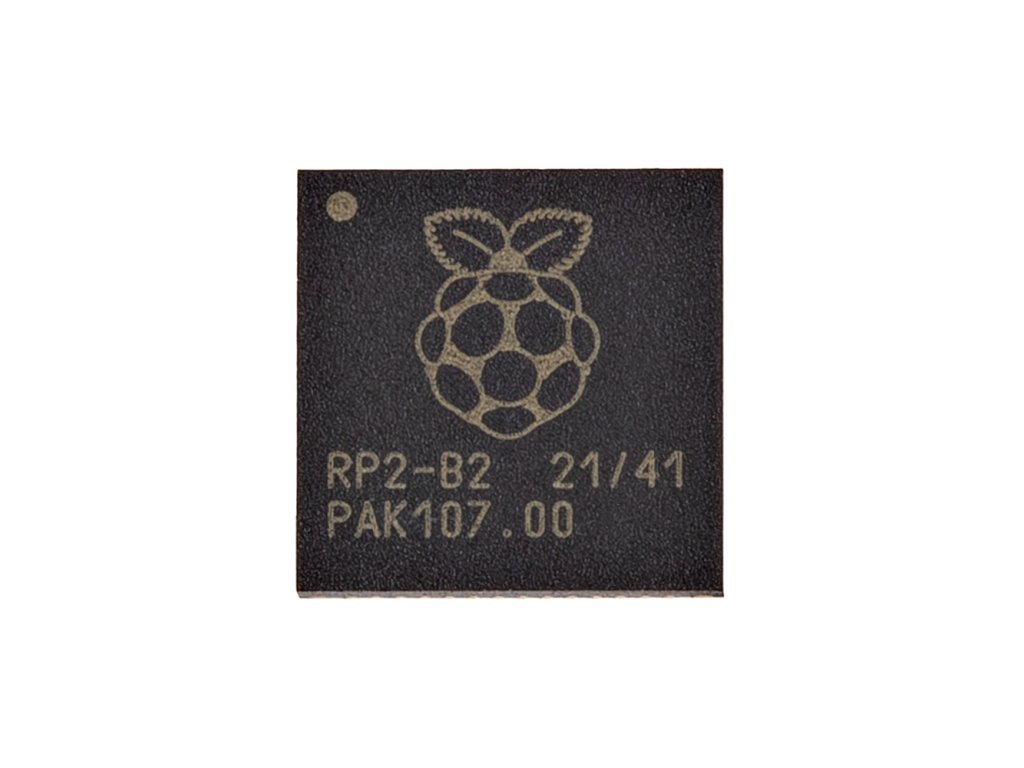

Raspberry Pi RP2040 Microcontroller IC

Raspberry Pi RP2040 Microcontroller IC

RP2040 je debutový mikrokontrolér od Raspberry Pi. Prináša typický vysoký Raspberry Pi výkon, nízke náklady a jednoduché použitie do priestoru mikrokontrolérov.

S veľkou pamäťou na čipe, symetrickým dvojjadrovým procesorovým komplexom, deterministickou zbernicou a bohatou súpravou periférnych zariadení rozšírenou o náš jedinečný subsystém Programmable I/O (PIO) poskytuje profesionálnym používateľom bezkonkurenčný výkon a flexibilitu. S podrobnou dokumentáciou, vylešteným portom MicroPython a bootloaderom UF2 v ROM má najnižšiu možnú prekážku vstupu pre začínajúcich a amatérskych používateľov.

RP2040 je bezstavové zariadenie s podporou vyrovnávacej pamäte spustenia na mieste z externej pamäte QSPI. Toto rozhodnutie o dizajne vám umožňuje vybrať si vhodnú hustotu energeticky nezávislého úložiska pre vašu aplikáciu a ťažiť z nízkych cien komoditných flash dielov.

RP2040 sa vyrába na modernom 40nm procesnom uzle, ktorý poskytuje vysoký výkon, nízku dynamickú spotrebu energie a nízky únik s množstvom režimov nízkej spotreby na podporu predĺženej prevádzky pri napájaní z batérie.

Vlastnoti:

• Dual ARM Cortex-M0+ @ 133 MHz
• 264 kB SRAM na čipe v šiestich nezávislých bankách
• Podpora až 16 MB externej pamäte Flash cez vyhradenú zbernicu QSPI
• DMA ovládač
• Plne pripojená priečka AHB
• Periférne zariadenia interpolátora a celočíselného deliča
• Programovateľné LDO na čipe na generovanie napätia jadra
• 2 PLL na čipe na generovanie hodín USB a jadra
• 30 GPIO pinov, z ktorých 4 môžu byť použité ako analógové vstupy
• Periférne zariadenia
  • 2 x UART
  • 2 x SPI ovládače
  • 2 x I2C ovládače
  • 16 x PWM kanálov
  • Ovládač USB 1.1 a PHY s podporou hostiteľa a zariadenia
  • 8 x stavové automaty PIO

Dokumentácia:

• Datasheet
• Hardware Design with RP2040
