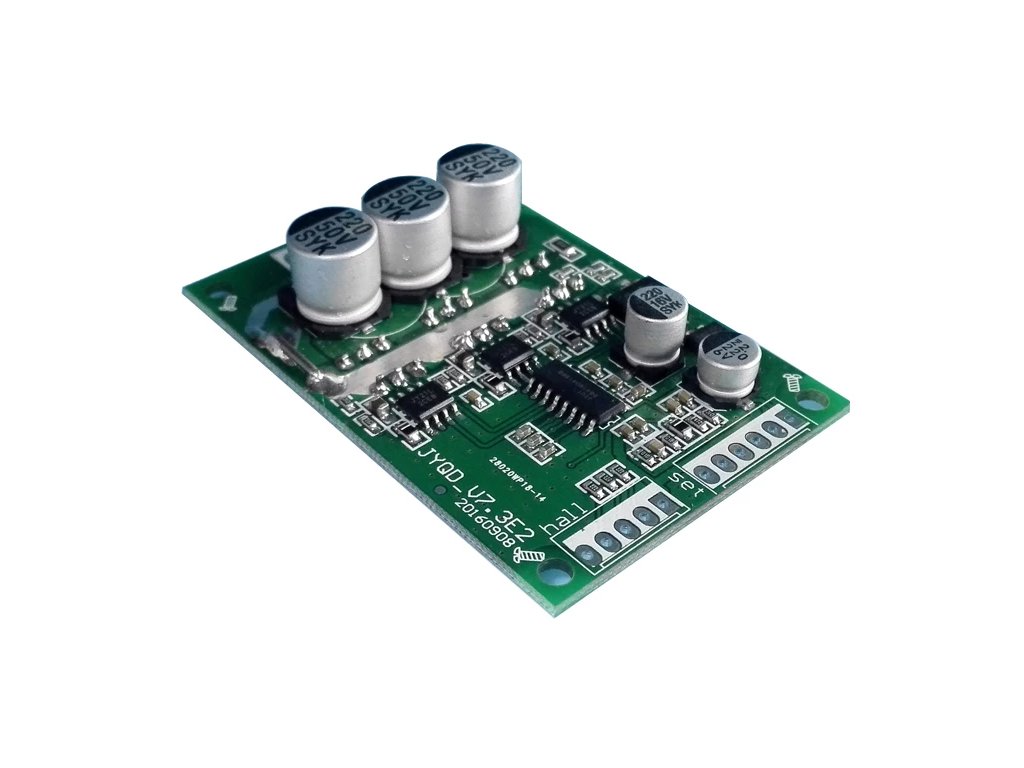

Regulátor bezkomutátorového motora Hallov motor DC12V-36V 15A 500W BLDC

Regulátor bezkomutátorového motora Hallov motor DC12V-36V 15A 500W BLDC

Popis produktu :

Radič pre bezkomutátorové BLDC motory s možnosťou pripojenia Hallových sond. Prepínanie smeru otáčok motora sa vykonáva privedením +5V, alebo GND na pin Z/F a rýchlosť otáčok sa volí potenciometrom pripojeným medzi +5V a GND, jazdec potenciometra pripojený na pin VR. Radič má výstupný pin Signal pre pripojenie merača otáčok motora. Radič je možné tiež vypnúť privedením GND na pin EL.

Tento variant vyžaduje pripojenie Hallových senzorov z motora.

Vlastnosti:

Prevádzkové napätie: DC 12V-36V
Prevádzkový prúd: <=15A
Výkon ovládača: <=500W
Napätie: 0,1V-5V
Prevádzková teplota:-40-85°C
Vlhkosť: 90% RH
Ochrana pred státím: Áno
Povoliť ovládanie: Áno
Nadprúdová ochrana: Áno
Ovládanie riadenia: Áno
Signál riadenia rýchlosti: Áno
Veľkosť: 63×42×17mm (D׊×V); Veľkosť sondy 3 mm, dĺžka: stredová vzdialenosť upevňovacieho otvoru 57 mm; šírka: stredová vzdialenosť pevného otvoru 36,5 mm

1. Spôsoby zapojenia ovládania rýchlosti motora: dostupná rýchlosť systému potenciometra môže byť tiež pripojená k ovládaniu MCU, keď je zapojenie ovládania potenciometra, stredný kolík potenciometra pripojený k portu rýchlosti VR, potenciometer pripojený k obom koncom 5V a GND svorkového napätia viac vysoká rýchlosť rýchlejšie.

2. Spôsoby zapojenia ovládania motora riadenia: môžete prepnúť ovládanie možno pripojiť aj k ovládaniu MCU, na GND v jednom smere, potom v jednom smere 5V.

Poznámka: Vzhľadom na to, že rôzni výrobcovia motorov, aby poradie v hale haly nemuselo nutne nasledovať čiaru na doske, aby zodpovedala sekvencii, je potrebné ju upraviť. Doska ovládača motora 12-36V jednosmerný vstup, kladné napájanie VCC, napájanie GND je záporné.

Tipy:

Ak používate menej ako 60 W bez dodatočného chladiča, nezabudnite pridať viac ako 60 W

rebrá chladiča účinnosť pohonu bez zníženia teploty je príliš vysoká svieti do trvalého poškodenia! Odporúčame chladiacu plochu väčšiu ako 200 štvorcových centimetrov! Navrhuje pridať izolačné fólie, obe strany izolačnej fólie plus tepelnú pastu!
