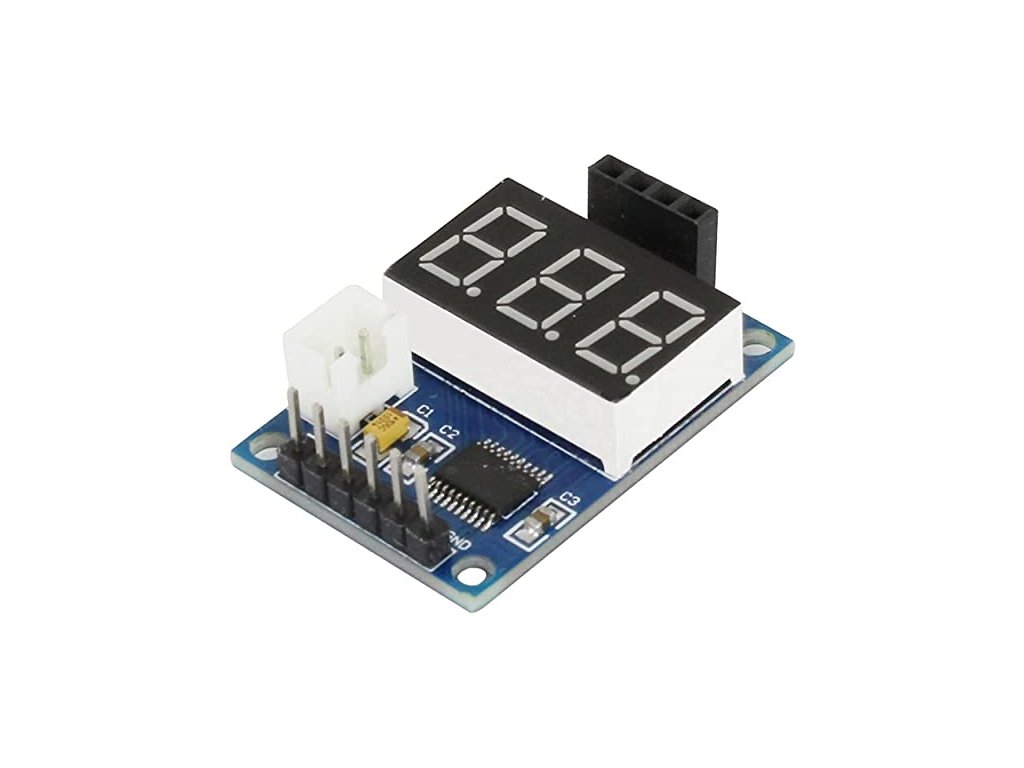

Riadiaca jednotka s displejom pre ultrazvukové čidlo HC-SR04

Riadiaca jednotka s displejom pre ultrazvukové čidlo HC-SR04

Tester ultrazvukových čidiel vzdialenosti typu HC-SR04. Po pripojení čidla a napájania je ihneď na displeji zobrazovaná aktuálna vzdialenosť čidla od prekážky. Rovnaký údaj je posielaný aj na sériový port, na ďalšie využitie.

Sériový port je dostupný na pinoch VCC(5V), TX, RX, GND. Komunikačná rýchlosť 9600baud. Formát výstupu: D:XXX\r\n, kde XXX je hodnota zmeranej vzdialenosti v cm.

Špecifikácia:
Napájacie napätie: 5V
Merací rozsah: 3 - 400cm
Jednotky zobrazenia: cm
Displej: 3-miestny 7-segmentový
Farba: Červená
Ďalšie rozhranie: 5V UART
Rozmery modulu: 30x25mm
