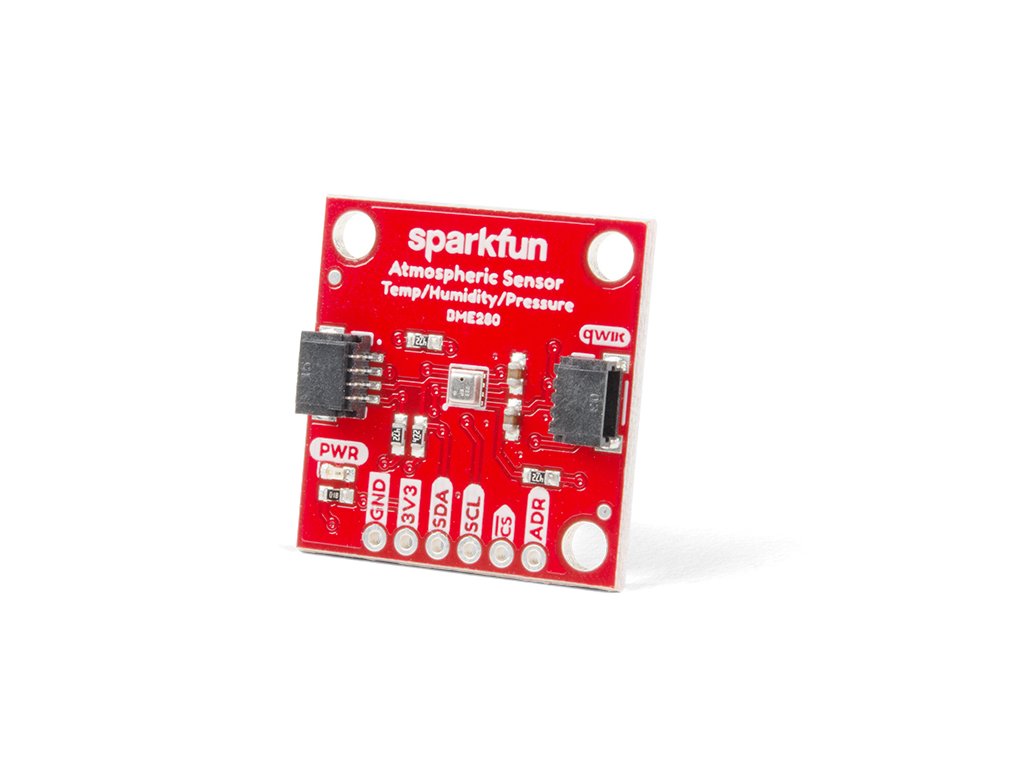

SparkFun Atmospheric Sensor Breakout - BME280 (Qwiic)

SparkFun Atmospheric Sensor Breakout - BME280 (Qwiic)

SparkFun BME280 Atmospheric Sensor Breakout predstavuje jednoduchý spôsob merania barometrického tlaku, vlhkosti a teploty bez toho, aby zaberal príliš veľa miesta. Z tohto malého zlomu môžete v podstate zistiť všetko, čo potrebujete vedieť o atmosférických podmienkach. BME280 Breakout bol navrhnutý na použitie pri vnútornej/vonkajšej navigácii, predpovedi počasia, domácej automatizácii a dokonca aj pri monitorovaní osobného zdravia a pohody. Využitím nášho praktického systému Qwiic nie je potrebné žiadne spájkovanie na pripojenie k zvyšku vášho systému. Stále však máme vylomené špendlíky s rozstupom 0,1" pre prípad, že by ste radšej použili doštičku.

Palubný snímač BME280 meria atmosférický tlak od 30 kPa do 110 kPa, ako aj relatívnu vlhkosť a teplotu. Breakout poskytuje 3,3V SPI rozhranie, 5V tolerantné I2C rozhranie (s pull-up odpormi na 3,3V), môže byť nakonfigurované na meranie s odberom prúdu menej ako 1mA.

Na tomto odkaze môžete začať svoj projekt

Vlastnoti:

Prevádzkové napätie: 1,71 V – 3,6 V (predvolené na systéme Qwiic: 3,3 V)
Rozhranie I2C a SPI
Rozsah teplôt:

• Úplná presnosť: 0°C-65°C (32°F-149°F)
• Prevádzkové: -40°C-85°C (-40°F-185°F)

Rozsah vlhkosti: 0-100% RH
Rozsah tlaku: 300-1100 hPa (30 000-110 000 Pa alebo približne 4,35-15,95 PSI)
Adresa I2C: 0x77 (predvolená) alebo 0x76

Dokumentácia:

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (BME280)
• SparkFun BME280 Arduino Library
• SparkFun BME280 Python Package
• GitHub Hardware Repo
