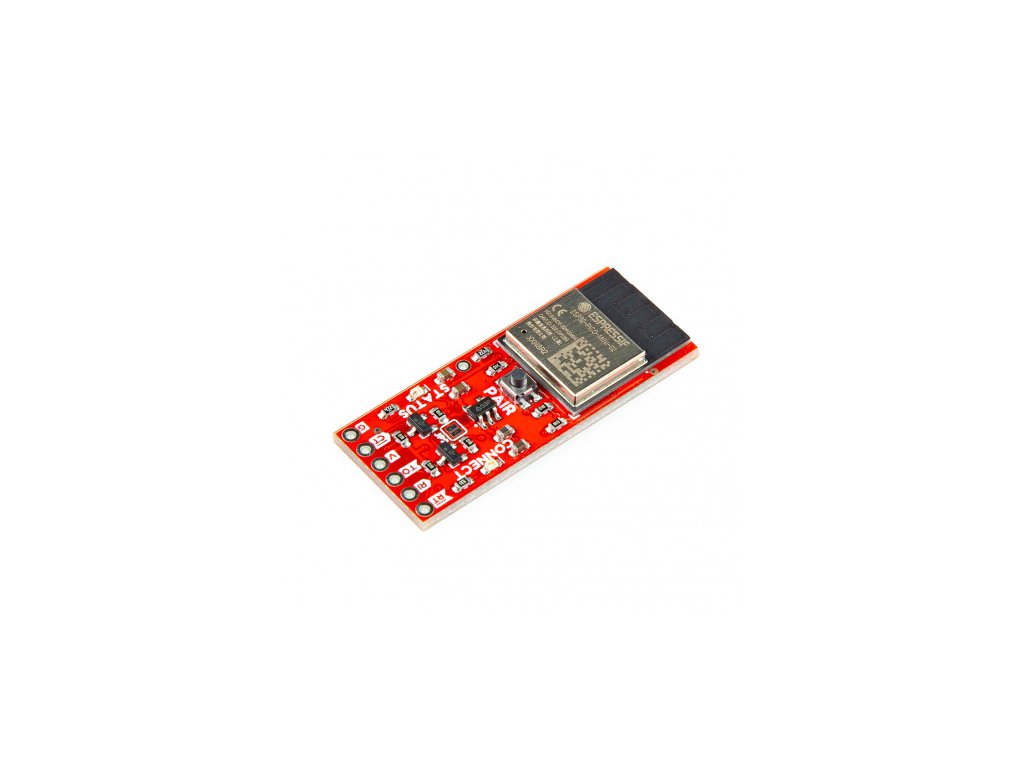

SparkFun BlueSMiRF v2 - Without Header

SparkFun BlueSMiRF v2 - Without Header

SparkFun BlueSMiRF v2 je bezdrôtové sériové prepojenie Bluetooth®. Tieto dosky fungujú ako bezdrôtové sériové UART potrubie a sú skvelou bezdrôtovou náhradou za sériové káble. Jednoducho spárujte, pripojte a preneste sériové dáta medzi vašimi TX/RX linkami! Akýkoľvek sériový tok od 2 400 do 92 1 600 baudov možno bez problémov prenášať medzi dvoma zariadeniami.

Podporované sú duplexné prenosy až do 921 600 bps. Čo to znamená? Každému BlueSMiRF môžete hodiť knihu, ktorá správne uloží, prenesie a doručí dátové toky, po byte perfektné, do oboch rádií.

BlueSMiRF v2 má oproti originálu množstvo zaujímavých vylepšení. Pinout BlueSMiRF je rovnaký ako predchádzajúce Bluetooth Mate a USB-to-serial prevodníky (t.j. FTDI, CH340 atď.), vďaka čomu je mimoriadne jednoduché pripojiť k mnohým bežným vývojovým doskám Arduino a vysoko presným GNSS breakout doskám. Dosku je možné pripojiť priamo k Arduino Pro, Pro Mini, LilyPad Arduino 328 Main, ZED-F9P, ZED-F9R, UM980, SerLCD alebo akejkoľvek doske so štandardným 6-pinovým sériovým konektorom. Pre túto verziu dosky sme vylomili kolíky do hlavičky 1x6. Pred pripojením k inému zariadeniu budete musieť k PTH prispájkovať zásuvku 1x6 samica alebo pruhované vodiče. SparkFun BlueSMiRF v2 je ideálny pre aplikácie s krátkym dosahom do 100 stôp (33 m) v interiéri, ktoré vyžadujú jednoduché nastavenie, komunikáciu z bodu do bodu.

BlueSMiRF je možné pripojiť k telefónu alebo počítaču a jednoducho prezerať dáta alebo diaľkové ovládanie. Dva BlueSMiRF možno tiež jednoducho pripojiť pomocou tlačidla PAIR na palube. V prípade potreby je možné toto tlačidlo deaktivovať prerezaním prepojky na zadnej strane dosky.

BlueSMiRF sme navrhli na vzdialenú konfiguráciu z telefónu pomocou aplikácie sériového terminálu. Zmena nastavení, ako je prenosová rýchlosť, riadenie toku a režim LED, sa dá ľahko vykonať pomocou jednoduchej sady príkazov AT. Aktualizácie Over The Air (OTA) pomocou WiFi navyše umožňujú jednoduché aktualizácie firmvéru priamo v teréne, keď sa uvoľňujú nové funkcie.

BlueSMiRF v2 má zabudovaný regulátor napätia na napájanie medzi 3,3 V a 5 V. Obvody logického posunu úrovne sú zahrnuté na všetkých kolíkoch, aby boli tolerantné od 3,3 V do 5 V. Upozorňujeme, že pre vyššie napätie budete potrebovať prevodník RS232 na TTL. Prepojka na hornej strane dosky je tiež zahrnutá na obídenie regulátora napätia. Dve vstavané LED diódy indikujú, kedy je BlueSMiRF pripojený a kedy je sériová prevádzka UART.

Poznámka: Bluetooth® classic (Profil sériového portu alebo SPP) je primárne podporovaný. Tento protokol Bluetooth je podporovaný na telefónoch s Androidom, väčšine stolných počítačov a prenosných počítačoch. BlueSMiRF podporuje aj protokol BLE, ktorý je dostupný na všetkých telefónoch Apple.

Svoj projekt môžete odštartovať na tomto odkaze

Vlastnoti:

Modul Espressif ESP32-PICO-MINI-02 so vstavanou PCB anténou
Sériová komunikácia Bluetooth® Point-to-Point
Podporované protokoly Bluetooth

• Profil sériového portu (SPP)
• Bluetooth Low Energy (BLE)

Aktualizácia firmvéru Over-the-Air (OTA) cez 2,4 GHz WiFi
Odporúčané vstupné napätie: 3,3V až 5V
Prúd a spotreba energie @ 3,3V
Kľudový výkon: 72 mA / 238 mW

• Pripojené bez sériovej prevádzky: 75 mA / 248 mW
• Konštantná duplexná sériová prevádzka: 140 mA / 462 mW
• Regulátor napätia AP2112K 3,3V/600mA

Prevodníky logickej úrovne na všetkých kolíkoch
Štandardný sériový port prerušený na PTH

• RTS/RXI/TXO/VCC/CTS/GND

PTH

• Resetovať

Tlačidlo

• Spárovať

LED diódy

• PRIPOJIŤ
• STATUS

Prepojky

• 3,3 V bypass jumper (JP2)
• Tlačidlo párovania (BTN)

Rozmery dosky

• 44,2 mm x 15,22 mm

Hmotnosť: 3g

Dokumentácia:

• Schematic
• KiCad Files
• Board Dimensions
• Hookup Guide
• Datasheet (ESP32-PICO-MINI-02)
• Firmware
• GitHub Hardware Repo
