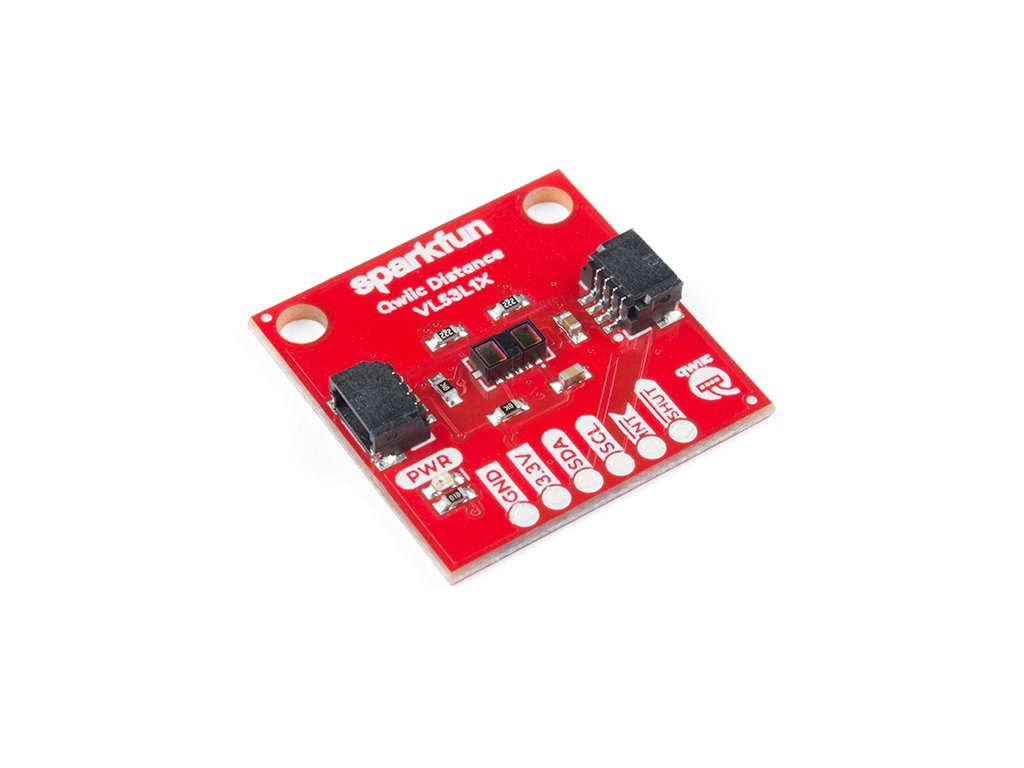

SparkFun Distance Sensor Breakout - 4 Meter, VL53L1X (Qwiic)

SparkFun Grid-EYE Infrared Array Breakout - AMG8833 (Qwiic)

Tento SparkFun Distance Sensor Breakout využíva modul snímača ToF (Time of Flight) novej generácie VL53L1X, ktorý vám vzhľadom na jeho veľkosť poskytuje vysoko presné merania na veľké vzdialenosti. VL53L1X od STMicroelectronics používa VCSEL (Vertical Cavity Surface Emitting Laser) na vyžarovanie infračerveného lasera na načasovanie odrazu na cieľ. To znamená, že budete môcť merať vzdialenosť objektu od 40 mm do 4 m s milimetrovým rozlíšením! Aby bolo získavanie údajov ešte jednoduchšie, všetka komunikácia prebieha výlučne cez I2C s využitím nášho praktického systému Qwiic, takže na pripojenie k zvyšku vášho systému nie je potrebné žiadne spájkovanie. Stále však máme vylomené špendlíky s rozstupom 0,1” pre prípad, že by ste radšej použili doštičku.

Každý snímač VL53L1X má presnosť 1 mm s presnosťou okolo +/- 5 mm a minimálna čítacia vzdialenosť tohto snímača je 4 cm. Zorné pole pre tento malý zlom je pomerne úzke pri 15°-27° s frekvenciou čítania až 50 Hz. Uistite sa, že túto dosku správne napájate, pretože na prevádzku bude potrebovať 2,6V-3,5V. Nakoniec sa pred použitím uistite, že ste z VL53L1X odstránili ochrannú nálepku, inak to s najväčšou pravdepodobnosťou zničí vaše údaje.

Poznámka: Adresa I2C VL53L1X je 0x29 a je hardvérovo definovaná. Na komunikáciu s viacerými snímačmi VL53L1X na jednej zbernici je potrebný multiplexer/Mux. Ak potrebujete použiť viac ako jeden snímač VL53L1X, zvážte použitie Qwiic Mux Breakout.

Poznámka: LASEROVÝ PRODUKT TRIEDY 1 KLASIFIKOVANÝ IEC 60825-1 2014.

Na tomto odkaze môžete začať svoj projekt

Vlastnoti:

Prevádzkové napätie: 2,6V-3,5V
Spotreba energie: 20 mW pri 10 Hz
Rozsah merania: ~ 40 mm až 4 000 mm
Rozlíšenie: +/-1 mm
Svetelný zdroj: Trieda 1 940nm VCSEL
7-bitová neposunutá adresa I2C: 0x29
Zorné pole: 15° - 27°
Maximálna frekvencia čítania: 50 Hz

Dokumentácia:

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Datasheet (VL53L1X)
• User/API Manual (VL53L1X)
• SparkFun VL53L1X Arduino Library
• SparkFun VL53L1X Python Package
  • ReadtheDocs Documentation
• GitHub Hardware Repo
• Qwiic Page
