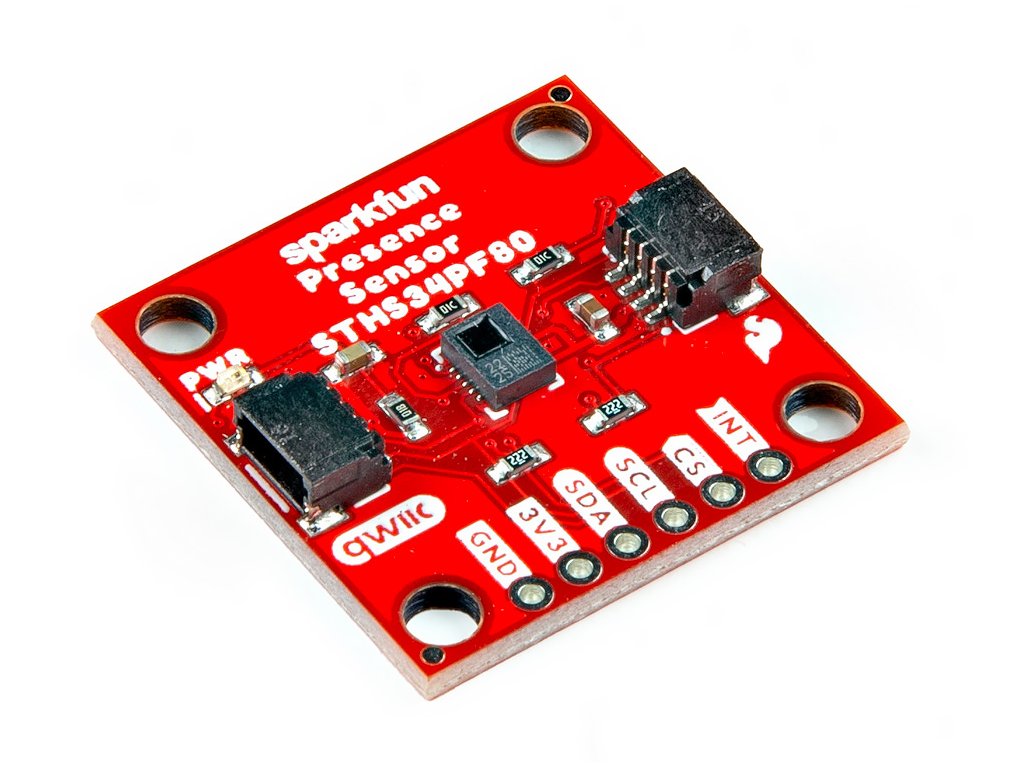

SparkFun Human Presence and Motion Sensor - STHS34PF80 (Qwiic)
SparkFun Human Presence and Motion Sensor - STHS34PF80 (Qwiic)
SEN-22494
SparkFun Human Presence and Motion Sensor - STHS34PF80 (Qwiic)
SparkFun Human Presence and Motion Sensor - STHS34PF80 (Qwiic)
Senzor STHS34PF80 od ST Microelectronics je navrhnutý na meranie presného žiarenia čierneho telesa (ako je opísané Planckovým zákonom) objektu; ako aj monitorovať podmienky okolitej teploty v rámci svojho zorného poľa 80°. Senzor je zložený z matice plávajúcich vákuových tepelných tranzistorov MOS rozdelených na dve časti, jednu vystavenú IR žiareniu a druhú tienenú. Rozdielové čítanie medzi segmentmi umožňuje snímaču odstrániť samozahrievacie účinky. STHS34PF80 tiež obsahuje algoritmy na detekciu a rozlíšenie medzi nepohyblivými a pohyblivými objektmi. Tieto funkcie umožňujú senzoru pracovať ako senzor ľudskej prítomnosti a pohybu v rôznych aplikáciách, ako sú poplašné systémy, systémy proti vlámaniu, inteligentné osvetlenie a obsadenosť miestnosti.
Senzor môže pracovať vo viacerých svetelných podmienkach a vďaka 5 až 20 µm optickému pásmovému filtru nie je ovplyvnený viditeľným svetlom ani inými pásmami. STHS34PF80 má výstupné dátové rýchlosti medzi 0,25 až 30 Hz a dostupný jednorazový záber, ktorý je prístupný cez jeho rozhranie I²C/SPI.
Na tomto odkaze môžete začať svoj projekt
Špecifikácie:
Breakout Board
Rozmery: 1" x 1" palec
Dva konektory Qwiic
- Adresa I2C (7-bitová): 0x5A (predvolená)
Štyri montážne otvory:
- Kompatibilné so 4-40 skrutkami
Šesť pinov PTH
- 3V3, GND, SCL, SDA, CS, INT
LED napájania (červená)
Vlastnosti STHS34PF80
Rozsah napätia: 1,7 až 3,6 V
Odber prúdu: 10 uA
Rozhrania: I²C alebo SPI
Optická vlnová dĺžka: 5 až 20 µm
Dosah: 4 m (objekty s veľkosťou 70 x 25 cm²)
Vstavané detekčné algoritmy:
- Identifikujte stacionárne predmety
- Rozlišujte medzi stacionárnymi a pohyblivými predmetmi
Zorné pole: 80°
Výstupná dátová rýchlosť: 0,25 až 30 Hz
IR citlivosť: 2000 LSB/°C
RMS hluk: 25 LSBrms
Prevádzková teplota: -40 až 85 °C (predvolený režim zisku)
Presnosť snímača: ±0,3°C (lokálne)
Jednorázový režim
Továrensky kalibrované
Dokumentácia:
