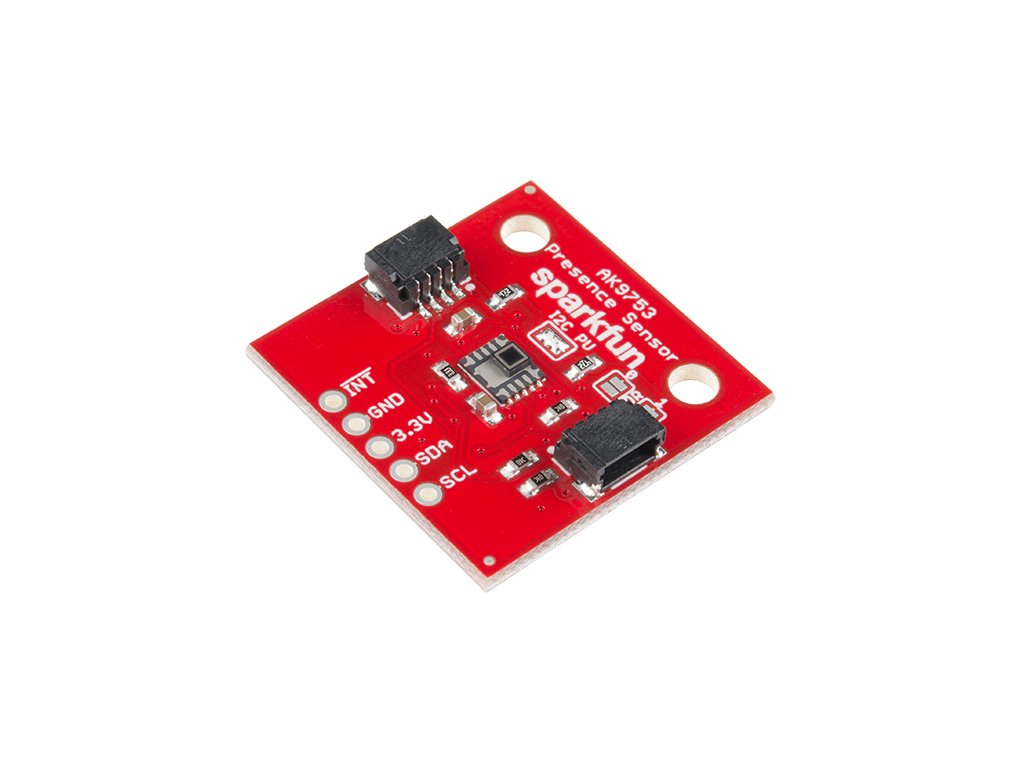

Toto nie je váš normálny pasívny infračervený (PIR) senzor! SparkFun AK9753 Human Presence Sensor Breakout je 4-kanálový nedisperzný infračervený (NDIR) senzor s podporou Qwiic. Každý kanál má iné zorné pole, takže AK9753 dokáže nielen rozpoznať človeka, ale dokáže aj zistiť, ktorým smerom sa človek pohybuje. Aby bolo používanie tohto breakoutu ešte jednoduchšie, všetka komunikácia prebieha výlučne cez I2C s využitím nášho praktického systému Qwiic. Stále však máme vylomené špendlíky s rozstupom 0,1" pre prípad, že by ste radšej použili doštičku.

Zabudovaný AK9753 je digitálny snímač, ktorý vám poskytuje 16-bitovú digitálnu hodnotu cez I2C. Každý zo štyroch snímačov vydáva IR prúd v piko-ampéroch. Hodnota PIR sa môže meniť od zhruba -200 (bez prítomnosti človeka) do 1500, keď je detekovaný človek stojaci pred daným kanálom, ale mení sa v dôsledku faktorov prostredia a iných zdrojov tepla. Napísali sme úplnú knižnicu na ovládanie senzora a zahrnuli sme príklady, ktoré ukazujú, ako vydávať hodnoty senzora, ktoré potrebujete, vďaka čomu je manipulácia s týmto zlomom ešte jednoduchšia!

Poznámka: Adresa I2C AK9753 je 0x64 a prepojku je možné vybrať na 0x65 alebo 0x67. Na komunikáciu s viacerými snímačmi AK9753 na jednej zbernici je potrebný multiplexer/Mux. Ak potrebujete použiť viac ako jeden snímač AK9753, zvážte použitie Qwiic Mux Breakout.

Na tomto odkaze môžete začať svoj projekt

Vlastnoti:

Qwiic-Connector Enabled
Modul štvorcového infračerveného snímača
16-bitové čítanie na všetkých štyroch kanáloch
Digitálne rozhranie I2C
Napätie: 1,7V až 3,3V
Extrémne nízky prúd: 100 µA
