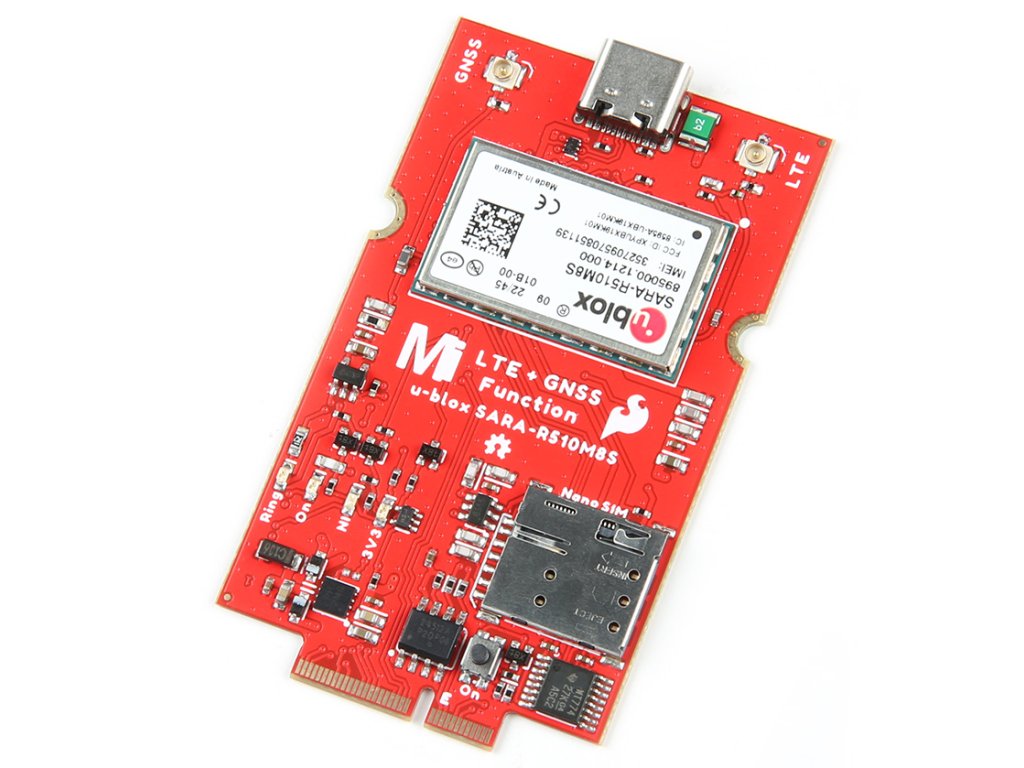

SparkFun LTE GNSS Function Board - SARA-R5

SparkFun LTE GNSS Function Board - SARA-R5

Funkčná doska SparkFun SARA-R5 LTE GNSS je robustný vývojový nástroj pre pôsobivý modul SARA-R510M8S spoločnosti u-blox navrhnutý pre prácu s ekosystémom MicroMod. SARA-R510M8S kombinuje celulárnu čipovú sadu UBX-R5 od u-blox s ich čipovou sadou M8 GNSS prijímača, čím poskytuje bezdrôtové IoT zariadenie 5G-Ready s údajmi o polohe na jednom čipe. Ako nástroj na sledovanie aktív ponúka funkčná doska LTE GNSS zabezpečenú cloudovú komunikáciu LTE-M na použitie vo viacerých regiónoch. Má tiež integrovaný GNSS prijímač u-blox M8 pre presné informácie o polohe.

Čipová sada UBX-R5 podporuje mnoho rôznych foriem dátovej komunikácie od úplných zásuviek TCP/IP a dát s prepínaním paketov, cez HTTP Get/Put/Post, FTP (SARA má vstavaný súborový systém) alebo ping na staré dobré SMS smskovanie! Vstavaný GNSS prijímač u-blox M8 poskytuje presné a spoľahlivé určovanie polohy so samostatným anténnym rozhraním GNSS pre externú anténu. Anténa GNSS a pripojenie LTE sú realizované pomocou dvojice u.FL konektorov. Súčasťou je aj slot na nano SIM kartu.

Vďaka nášmu praktickému konektoru M.2 MicroMod nie je potrebné žiadne spájkovanie na pripojenie k vášmu systému. Jednoducho zarovnajte kľúč na skosenej hrane vášho procesora a funkčnej dosky s príslušným kľúčom na konektore M.2 a potom ich pripevnite k hlavnej doske skrutkami.

Táto funkčná doska poskytuje prístup k UART (predvolená konfigurácia) s doskou procesora. Kolíky USB sú tiež prerušené do konektora USB-C na diagnostické účely. Zahrnuté sú stavové LED pre 3,3 V, indikátor zvonenia, LTE ON a indikátor siete LTE. Súčasťou je tlačidlo na zapnutie LTE.

Poznámka: Funkčná doska SparkFun LTE GNSS - SARA-R5 používa verziu produktu "01B" modulu SARA-R5 (konkrétne SARA-R510M8S-01B).

Na tomto odkaze môžete začať svoj projekt

Dokumentácia:

• LTE GNSS Breakout - SARA-R5 Documentation
  • Schematic
  • Eagle Files
  • Board Dimensions
  • Hookup Guide
  • Arduino Library
  • GitHub Hardware Repo
• u-blox SARA-R5 LTE-M / NB-IoT Module Documentation
  • Datasheet
  • AT Command Set
  • System Integration Manual
  • Application Development Guide
  • Internet Applications Development Guide
  • GNSS Integration App Note
  • Firmware Update App Note
• MicroMod
  • Getting Started with MicroMod
  • Designing with MicroMod
  • MicroMod Info Page
  • MicroMod Forums
