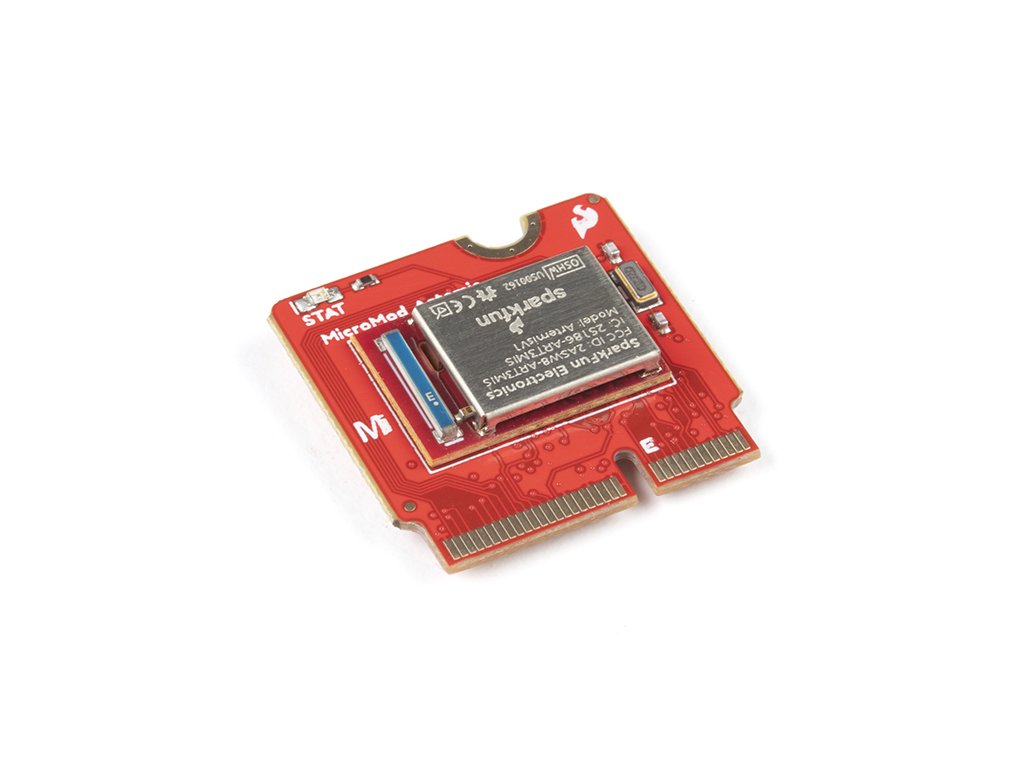

SparkFun MicroMod Artemis Processor

SparkFun MicroMod Artemis Processor

Procesor SparkFun MicroMod Artemis využíva ultra výkonný modul Artemis a je mozgom vašich snov. S Cortex-M4F s BLE 5.0 bežiacim až do 96 MHz as nízkym výkonom až 6 uA na MHz (menej ako 5 mW) vám konektor M.2 MicroMod umožňuje pripojiť dosku MicroMod Carrier Board s ľubovoľným počtom periférií. Poďme sa pozrieť na to, čo táto procesorová doska ponúka! Ak potrebujete možnosti strojového učenia, Bluetooth, funkcie I2C na pripojenie ku všetkým našim úžasným doskám Qwiic a ďalšie, procesor Artemis je ideálnou voľbou pre vašu dosku MicroMod Carrier Board.

Srdcom modulu Artemis od SparkFun je procesor Apollo3 od Ambiq Micro, ktorého ultra-účinný procesor ARM Cortex-M4F je určený na spustenie TensorFlow Lite s použitím iba 6uA/MHz. Nasmerovali sme dve zbernice I2C, osem GPIO, vyhradené digitálne, analógové a PWM kolíky, viacero SPI, ako aj QuadSPI a Bluetooth. S týmto procesorom naozaj nič nepokazíte. Vezmite si jeden ešte dnes, zoberte si kompatibilnú dosku nosiča a pustite sa do hackovania!

MicroMod je modulárny ekosystém rozhrania, ktorý spája „procesorovú dosku“ mikrokontroléra s rôznymi perifériami „nosnej dosky“. S využitím štandardu M.2 je štandard MicroMod navrhnutý tak, aby umožňoval jednoduchú výmenu procesorov za chodu. Spárujte špecializovanú nosnú dosku pre projekt, ktorý potrebujete, s kompatibilným procesorom podľa vlastného výberu!

Vlastnosti :

Artemis General Features:

• 1M Flash / 384k RAM
• 48MHz / 96MHz turbo available
• 6uA/MHz (operates less than 5mW at full operation)
• 48 GPIO - all interrupt capable
• 31 PWM channels
• Built in BLE radio and antenna
• 10 ADC channels with 14-bit precision with up to 2.67 million samples per second effective continuous, multi-slot sampling rate
• 2 channel differential ADC
• 2 UARTs
• 6 I2C buses
• 6 SPI buses
• 2/4/8-bit SPI bus
• PDM interface
• I2S Interface
• Secure 'Smart Card' interface
• FCC/IC/CE Certified (ID Number 2ASW8-ART3MIS)

Specific Peripherals made available on MicroMod Artemis:

• 1x USB dedicated for programming and debug
• 1x UART with flow control
• 2x I²C
• 1x SPI
• 1x Quad-SPI
• 8x Fast GPIO
• 2x Digital Pins
• 2x Analog Pins
• 2x PWM
• 1x Differential ADC pair
• Status LED
• VIN Level ADC

Dokumentácia :

MicroMod Artemis Processor Documentation:

• Schematic (PDF)
• Eagle Files (ZIP)
• Apollo3 Datasheet
• Hookup Guide
• GitHub Hardware Repo

MicroMod Documentation:

• SparkFun MicroMod Interface v1.0 - Pinout
• SparkFun MicroMod Interface v1.0 - Pin Descriptions
• Getting Started with MicroMod
• Designing with MicroMod
• MicroMod Info Page
• MicroMod Forums
• SparkFun Eagle Libraries contains example footprints for the M.2 connector and SMD standoff
• M.2 MicroMod Connector Datasheet
• MicroMod Reflowable Standoff Datasheet

Artemis Documentation:

• Artemis Integration Guide
• Designing with the SparkFun Artemis
• Artemis Development with Arduino
• Arduino Core
• Apollo3 Pin Map
