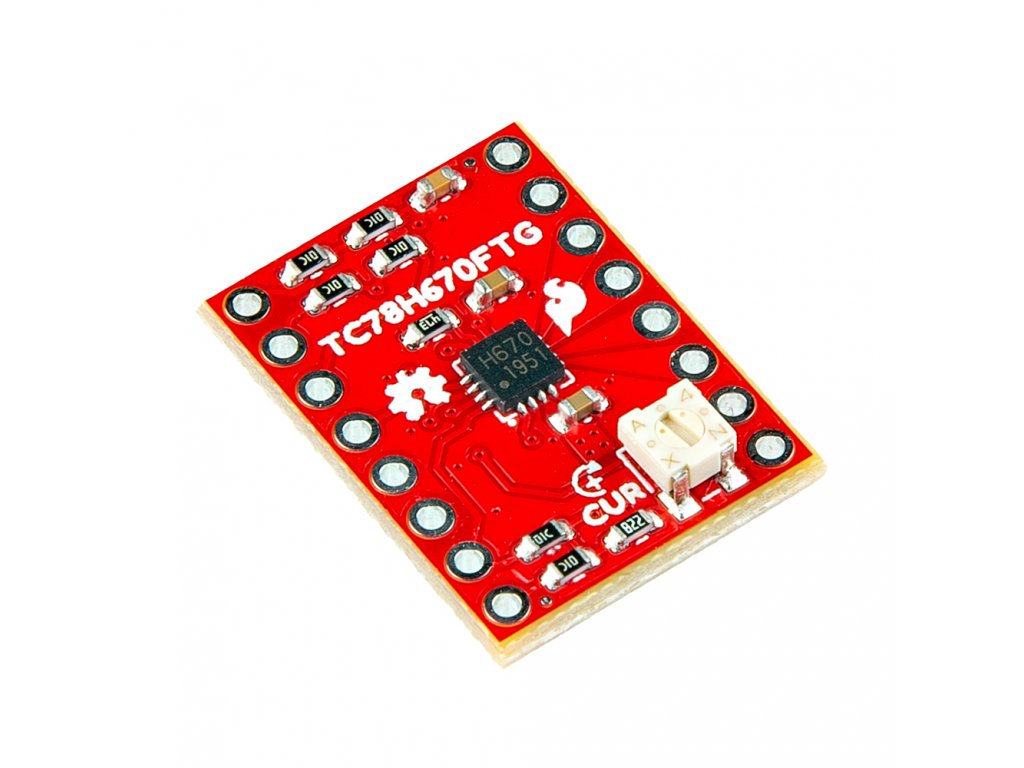

SparkFun Mini Stepper Motor Driver - TC78H670FTG

Ovládač krokového motora SparkFun Mini vám umožňuje ľahko a presne ovládať bipolárne krokové motory. Tento kompaktný ovládač meria len 0,6 palca. o 0,8 palca. s doskou na krájanie 0,1 palca. rozstup kolíkov, žiari v projektoch s obmedzeným priestorom a prototypových aplikáciách. Začať je hračka vďaka našej komplexnej knižnici Arduino, ktorá sa môže pochváliť 10 príkladmi, ktoré vás prevedú celým procesom. Okrem toho dosiahnete bezkonkurenčnú kontrolu nad pohybom vášho motora s možnosťami vysokého rozlíšenia až do 1/128 kroku.

Ovládač mini krokového motora ponúka dve metódy ovládania pre väčšiu flexibilitu: tradičné krokovanie a sériové príkazy. Metóda sériového ovládania odomyká jedinečné funkcie a umožňuje vám dolaďovať výkon motora za chodu. Jednoducho upravte fázu, krútiaci moment, limit prúdu a zmiešaný pomer poklesu pomocou užívateľsky prívetivých sériových príkazov. Na rozdiel od väčšiny integrovaných obvodov ovládača krokových motorov, ktoré vyžadujú externý trimpot na nastavenie limitu prúdu, vám ovládač mini krokového motora umožňuje ovládanie založené na softvéri, čím eliminuje potrebu fyzických úprav.

Vlastnosti :

Ovládač bipolárneho krokového motora Toshiba TC78H670FTG
Kontrolný protokol:
Hodiny
Serial
Kroková operácia: plná, polovica, štvrtina, 1/8, 1/16, 1/32, 1/64, 1/128
Prevádzkové napätie zdroja: 3,6 V až 16,0 V
Výstupný prúd: 2,0 A (max.)
Nadprúdová ochrana od PTC
Funkcie detekcie viacerých chýb:
Tepelné vypnutie (TSD)
Nadprúd (ISD)
Záťaž motora otvorená (OPD)
Blokovanie pod napätím (UVLO)

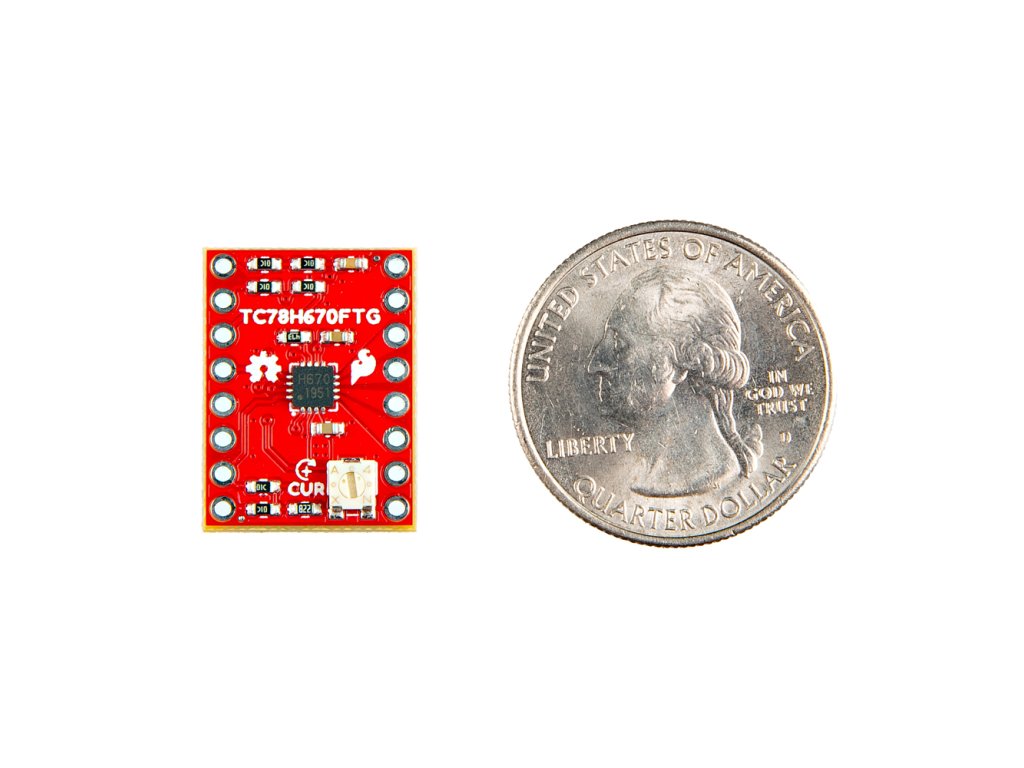

Rozmery dosky: 0,6 palca × 0,8 palca

Dokumentácia :

• Schematic
• KiCad Files
• Board Dimensions
• Hookup Guide
• Datasheet (TC78H670FTG)
• Arduino Library
• GitHub Hardware Repo
