SparkFun MOSFET Power Switch and Buck Regulator (Low-Side)

SparkFun MOSFET Power Switch and Buck Regulator (Low-Side)

Potrebuje váš mikrokontrolér ovládať vysokonapäťovú položku, napríklad 12V LED pásik, a zároveň musí byť napájaný? Chcete sa vyhnúť viacerým napájacím adaptérom a mikrokontrolérom pre váš projekt? MOSFET Power Switch and Buck Regulator (Low-Side) je jeden produkt, ktorý sme v SparkFun potrebovali, takže sme si mysleli, že iní ľudia môžu mať rovnaký problém. Napájajte dosku až 12 V a ovládajte až 10 A, a to všetko pri poskytovaní sladkých 3,3 V vašej riadiacej doske.

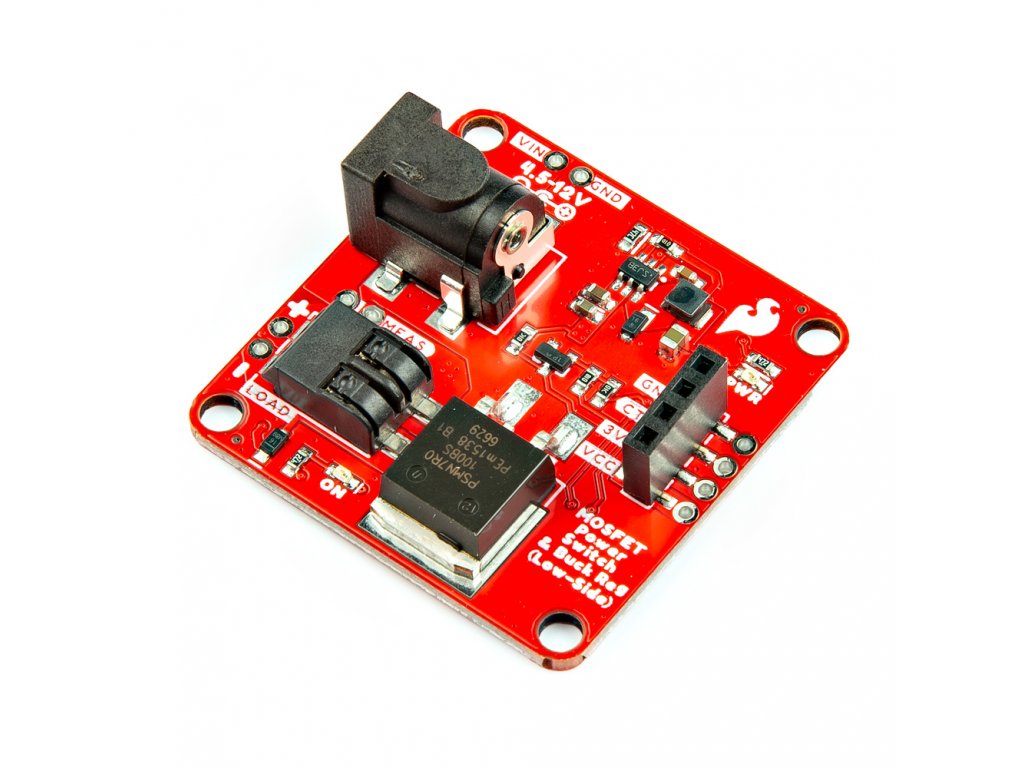

SparkFun MOSFET Power Switch a Buck Regulator (Low-Side) kombinuje dva obvody do jednej dosky: LMR14203 buck regulátor nakonfigurovaný na výstup 3,3 V a N-kanálový MOSFET (PSMN7R0-100BS) nakonfigurovaný ako low-side switch. Flyback dióda je tiež na strane záťaže pre zariadenia so spätným EMF! Jednoducho potiahnite kolík CTL nízko, aby ste aktivovali záťaž.

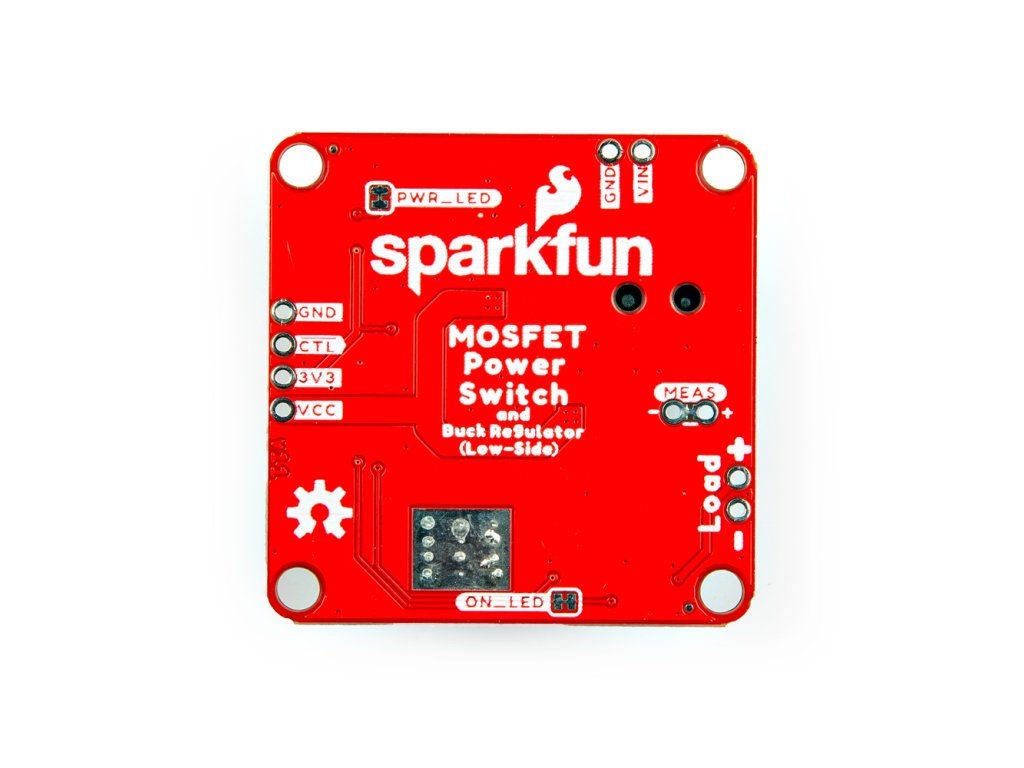

K dispozícii sú rôzne konektory (hlavňový jack, zásuvka a poke-home) na pripojenie napájacieho zdroja k mikrokontroléru podľa vášho výberu (Arduino, micro-bit, mikrokontrolér Raspberry Pi) a ich spoločné načítanie. VCC, 3,3 V, CTL a GND sú tiež oddelené cez 0,1" rozmiestnené PTH pre tých, ktorí uprednostňujú spájkovanie. Dve LED diódy (PWR_LED a ON_LED) indikujú, kedy je napätie 3,3 V a kedy je záťaž privedená do elektrickej siete. Súčasťou sú prepojky na zadnej strane na vypnutie LED diód.Pre záujemcov o presné meranie aktuálnej spotreby systému je súčasťou aj prepojka MEAS PTH.

Poznámka: Zatiaľ čo MOSFET je dimenzovaný na 100A/100V, neodporúčame vám ísť oveľa nad 10A, pretože polygón PCB sa rozlieva a stopy sa stávajú obmedzovačom.

Na tomto odkaze môžete začať svoj projekt

Vlastnoti:

Rozsah vstupného napätia: 4,5V až 12V
LMR14203 Regulátor zníženia napätia

• Konfigurovaný na výstup 3,3 V/300 mA

PSMN7R0-1000BS N-kanálový MOSFET

• Konfigurovaný ako Low-Side Switch

Konektory

• Vstup: 5,5 mm x 2,1 mm hlavňový jack (stredový kladný)
• Výstup: Poke-Home konektory
• Ovládanie: 1x4 ženské hlavičky

PTH s rozstupom 0,1 "
Zabudovaná Flyback dióda pri zaťažení
LED diódy

• PWR
• ON

Prepojky

• PWR_LED
• MEAS
• ON_LED

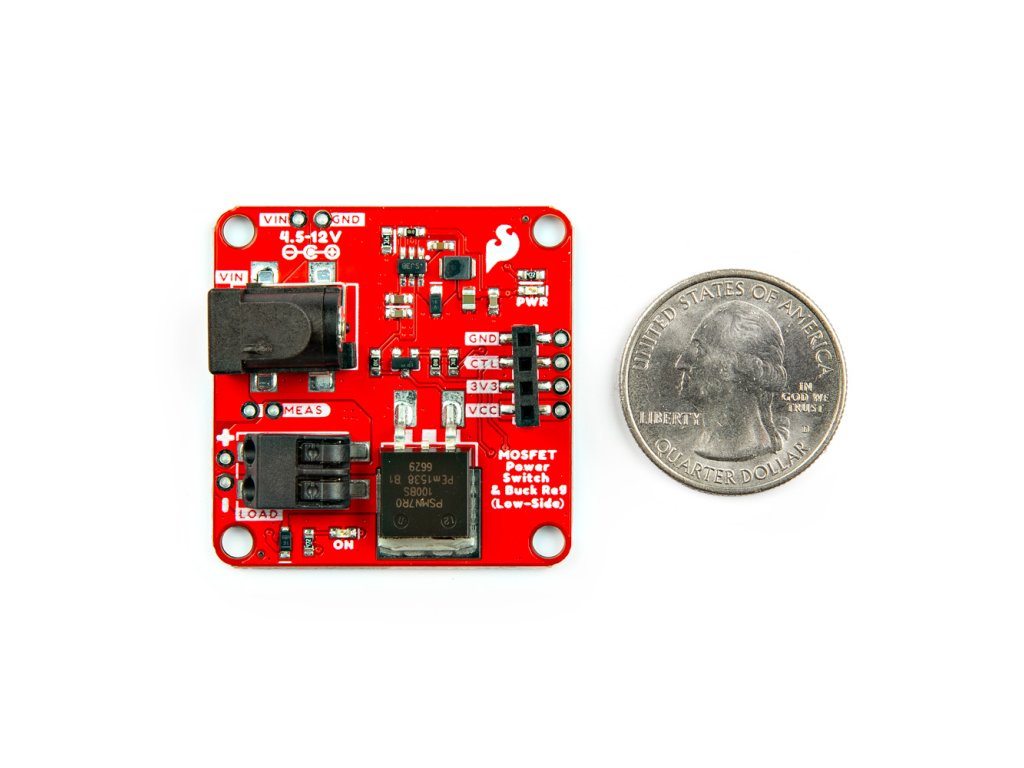

Rozmery: 1,50" x 1,50" (38,1 mm x 38,1 mm)
Hmotnosť: 9,9g

Dokumentácia:

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Fritzing Part
• Datasheet
  • LMR14203
  • PSMN7R0-100BS
• GitHub Hardware Repo
