SparkFun PIR Breakout - 1uA (EKMB1107112)

SparkFun PIR Breakout - 1uA (EKMB1107112)

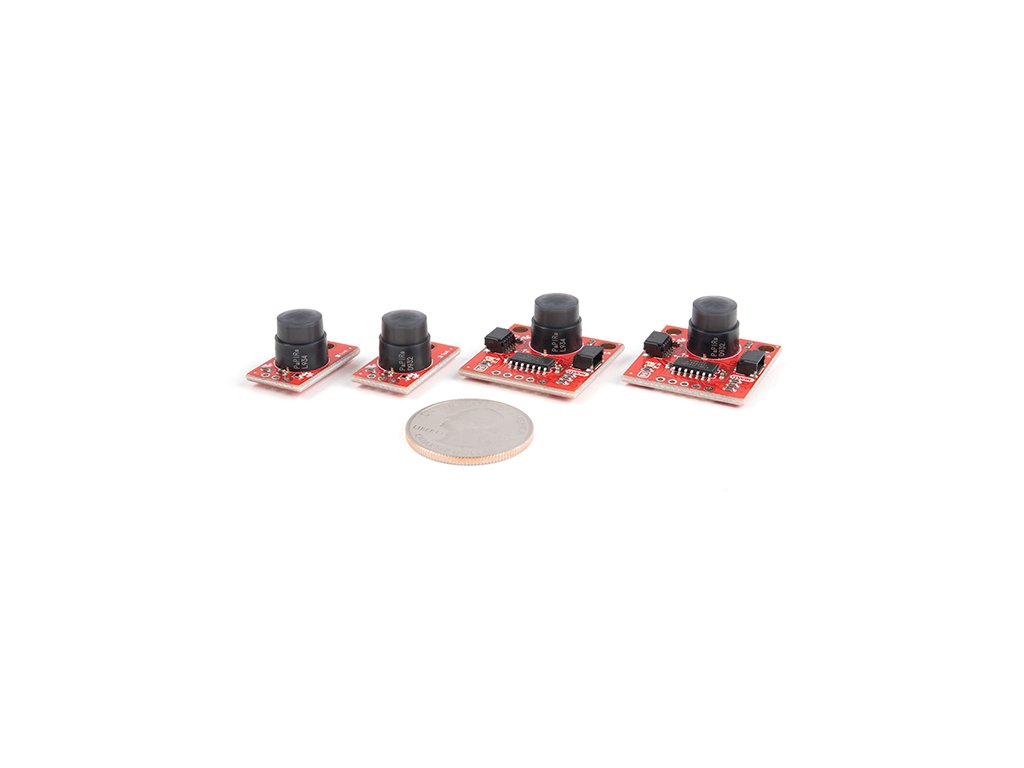

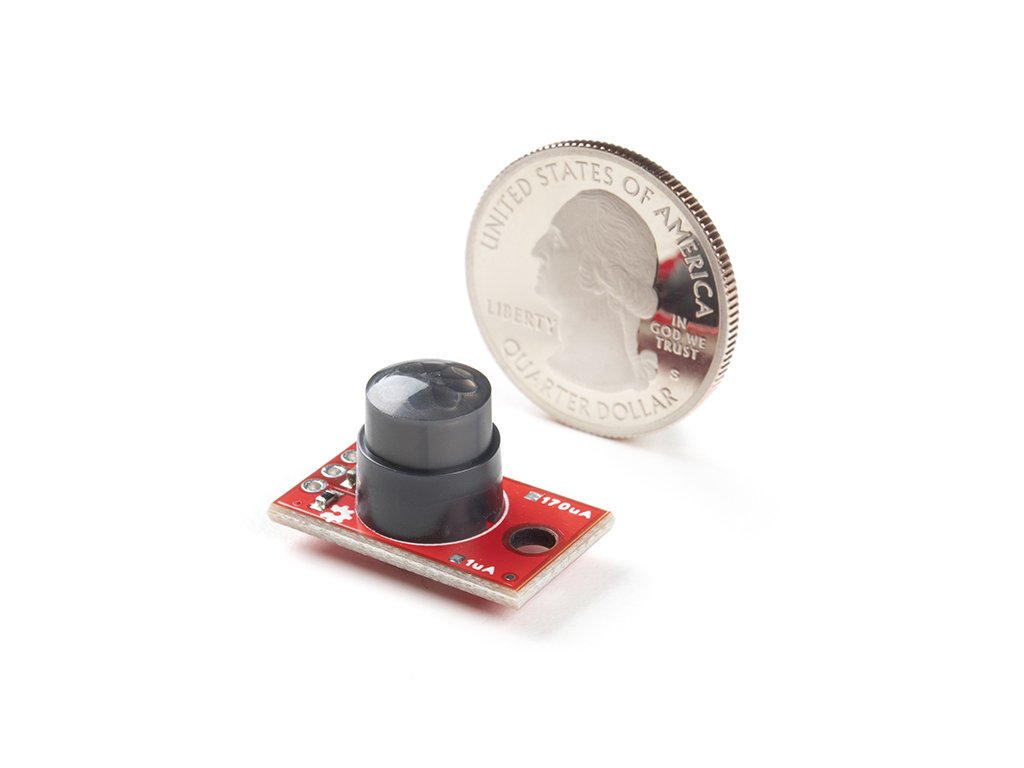

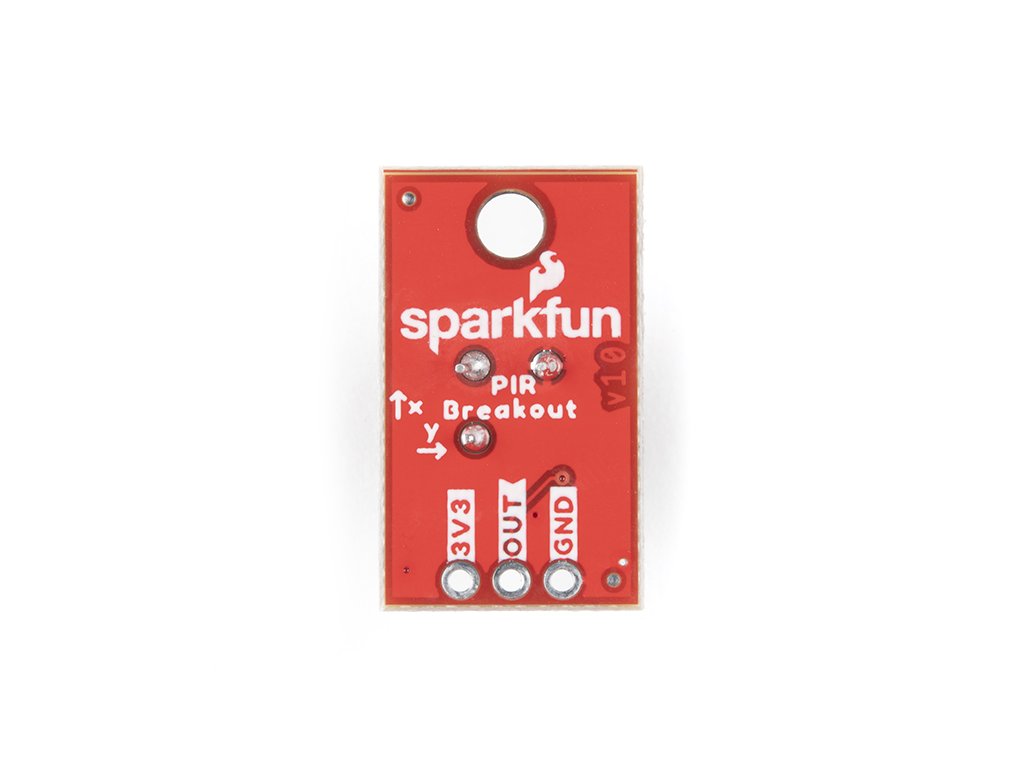

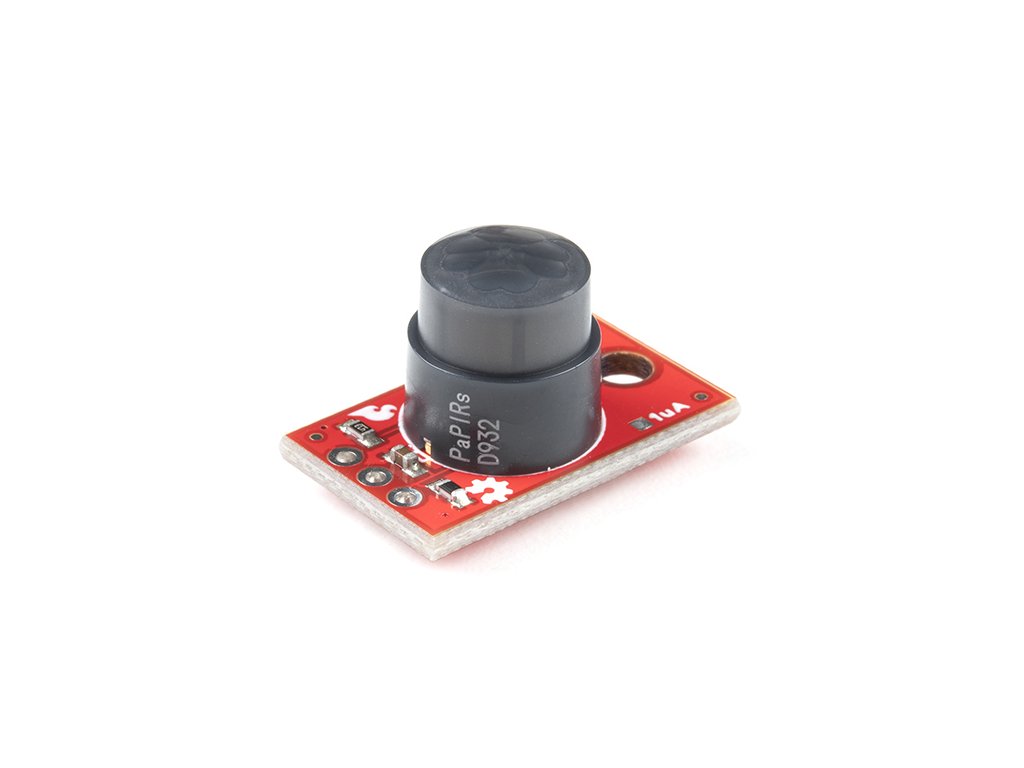

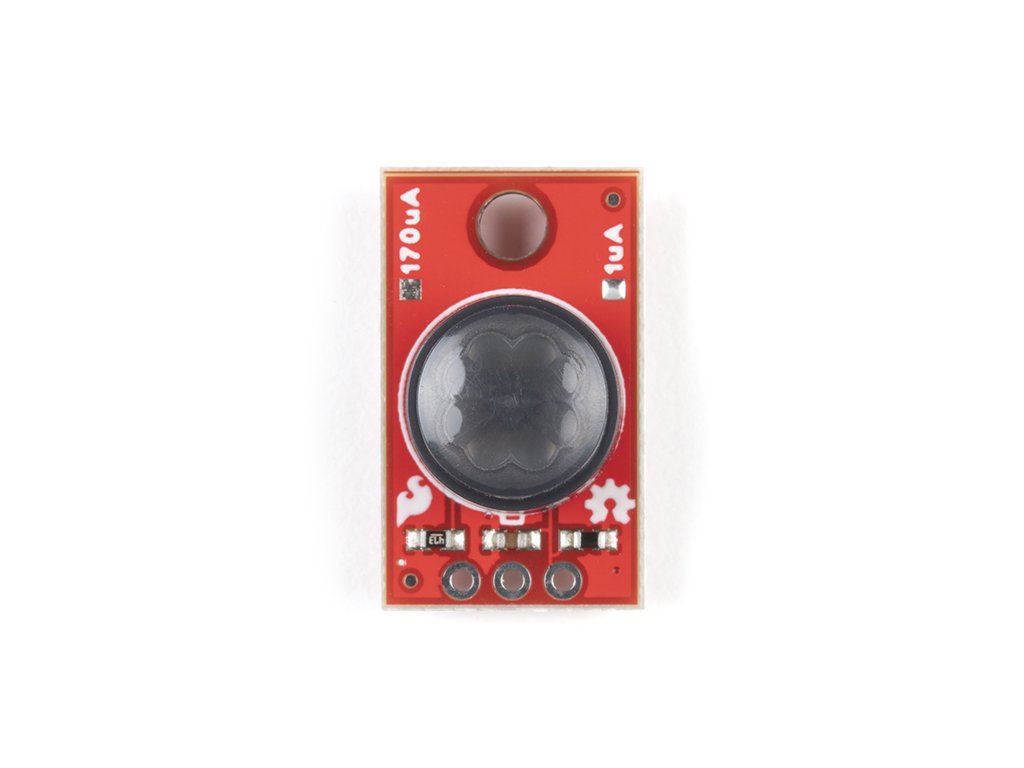

Pasívne infračervené (PIR) senzory sú skvelé na detekciu pohybu v malej oblasti okolo senzora. 1µA SparkFun EKMB1107112 PIR Breakout je jednoduchý breakout vybavený PIR senzorom série EKM od Panasonic. Senzory PIR série EKMB sú optimalizované pre malé pohyby a ponúkajú možnosti snímania pohybu pre aplikácie napájané z batérie vďaka veľmi nízkej spotrebe prúdu v pohotovostnom režime (1 µA).

Snímače PIR nevracajú špecifické údaje o vzdialenosti, ale namiesto toho monitorujú IR svetlo prichádzajúce z objektov v ich zornom poli a aktivujú ich signál, keď sa v ich snímacej oblasti zaznamená pohyb, vďaka čomu sú ideálne pre aplikácie, ako je automatické zapínanie zariadení pri pohybe. Aplikácie zahŕňajú automatizáciu domácností a budov na úsporu energie, automatické ovládanie zapínania a vypínania osvetlenia, bezpečnosť, spotrebiče a internet vecí.

Nízkoprofilové PIR pohybové senzory Panasonic (10,9 mm oproti štandardnej výške 14,4 mm ponúkajú úsporu miesta pre obmedzené konštrukcie) pozostávajú z šošovky na vytvorenie rôznych detekčných zón, optického filtra na blokovanie neinfračerveného svetla, pyroelektrických snímacích prvkov, elektromagnetického tienenia pre všetky obvody a impedančný menič na získanie elektrického signálu. Tento PIR senzor ponúka digitálny výstup cez 32 zón na 5m detekčnú vzdialenosť s 90° x 90° detekčnou oblasťou.

Poznámka: Citlivosť pasívnych infračervených senzorov je ovplyvnená podmienkami prostredia, preto sa odporúča vykonať test hodnotenia výkonu v reprezentatívnych podmienkach.

Na tomto odkaze možete začať svoj projekt

Vlastnoti:

• Prevádzkové napätie: 2,3 V až 4,0 V
• Spotreba prúdu v pohotovostnom režime 1uA
• Priemer šošovky - 10,4 mm
• Výška objektívu - 10,9 mm
• Detekčná vzdialenosť 5m
• Detekčná oblasť 90° x 90° (±45°).

Dokumentácia:

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• Panasonic PIR Motion Sensors - Datasheet
• EKMB110711x Spec sheet
• GitHub Hardware Repo
