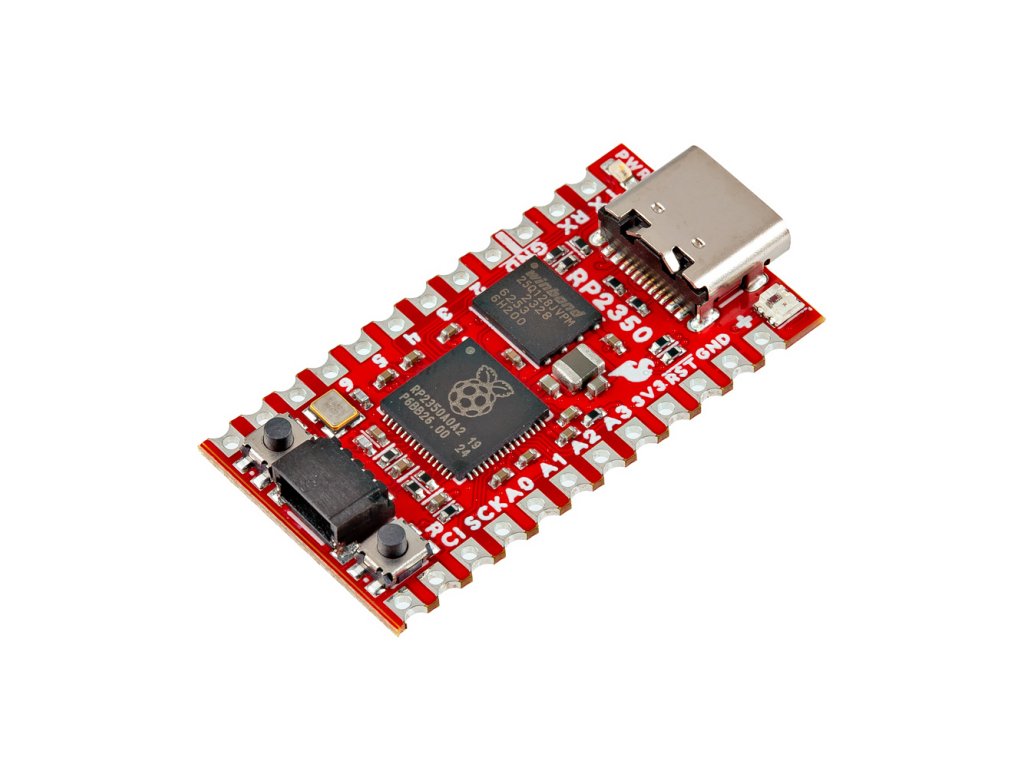

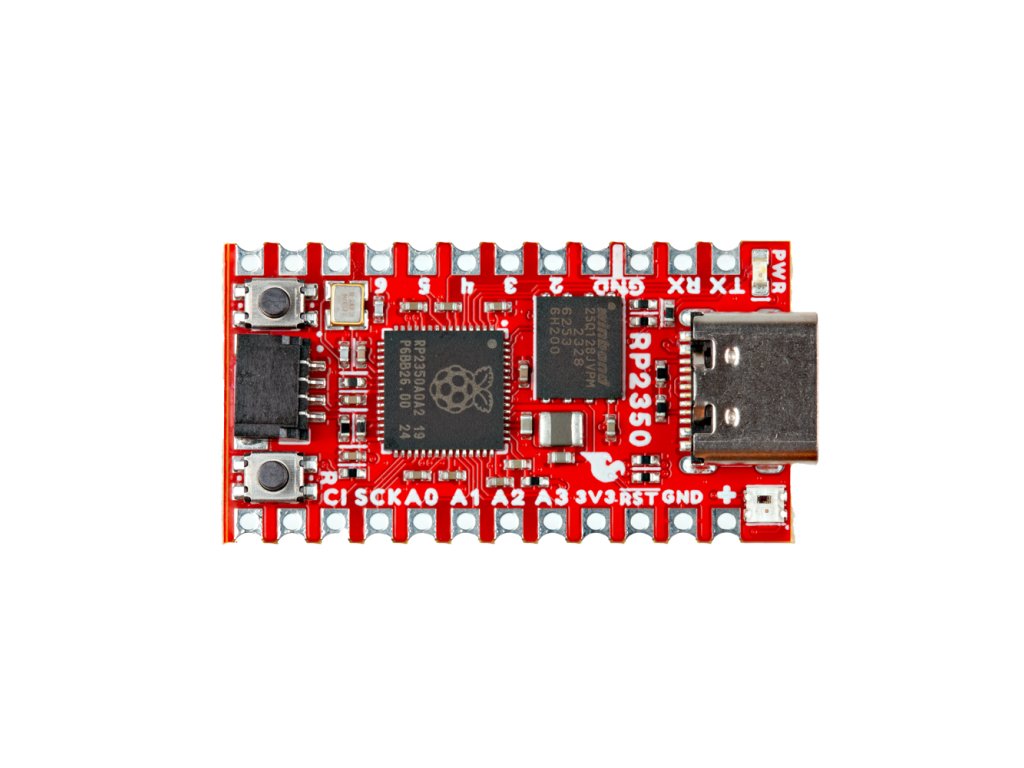

SparkFun Pro Micro - RP2350

SparkFun RP2350 Pro Micro poskytuje výkonnú vývojovú platformu v kompaktnom formáte Pro Micro SparkFun, postavenom na RP2350 od Raspberry Pi Foundation. Táto doska používa aktualizovaný tvarový faktor Pro Micro. Obsahuje USB-C konektor, Qwiic konektor, WS2812B adresovateľnú RGB LED, Boot a Reset tlačidlá, resetovateľnú PTC poistku a PTH a spájkovacie plôšky.

RP2350 je jedinečný dvojjadrový mikrokontrolér s dvoma procesormi ARM® Cortex® M33 a dvoma procesormi Hazard3 RISC-V, všetky bežiace na frekvencii až 150 MHz! To však neznamená, že RP2350 je štvorjadrový mikrokontrolér. Namiesto toho si používatelia môžu vybrať, ktoré dva procesory sa majú spustiť pri zavádzaní systému. Môžete spustiť dva procesory rovnakého typu alebo jeden z každého. RP2350 tiež obsahuje 520 kB SRAM v desiatich bankách, množstvo periférií vrátane dvoch UART, dvoch SPI a dvoch I2C radičov a USB 1.1 radiča pre podporu hostiteľov a zariadení.

Pro Micro tiež obsahuje dve možnosti rozšírenej pamäte: 16 MB externej Flash a 8 MB PSRAM pripojenej k ovládaču QSPI RP2350. RP2350 Pro Micro pracuje s C/C++ pomocou vývojových prostredí Pico SDK a MicroPython.

Na tomto odkaze môžete začať svoj projekt

Vlastnoti

Vlastnosti RP2350

• Dva procesory ARM CortexM33 a Hazard3 RISC-V
  • Užívateľsky voliteľné pre dvojjadrá
• 520 kB integrovaná SRAM v 10 bankách
• GPIO s toleranciou 3,3 V
• Periférne zariadenia
  • 2x UART
  • 2x SPI
  • 2x I2C
  • 24x PWM kanálov
  • 12x PIO State Machines

Vlastnosti SparkFun Pro Micro - RP2350

• Mikrokontrolér RP2350
• 8 MB PSRAM
• 16 MB Flash
• Napájacie napätie
  • USB: 5V
  • RAW: 5,3 V MAX

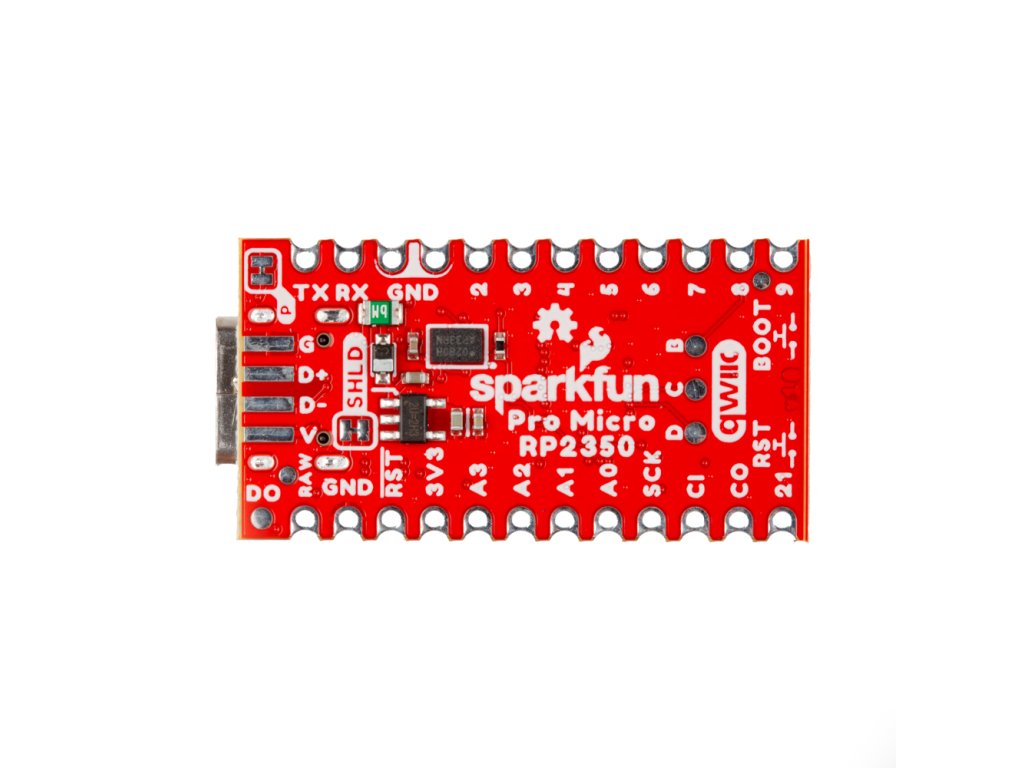

• Pro Micro Pinout
  • 2x UART
  • 1x SPI
  • 10x GPIO (4 používané pre UART1 a UART0)
  • 4x analógový
• USB-C konektor
  • Podpora hostiteľa/zariadenia USB 1.1

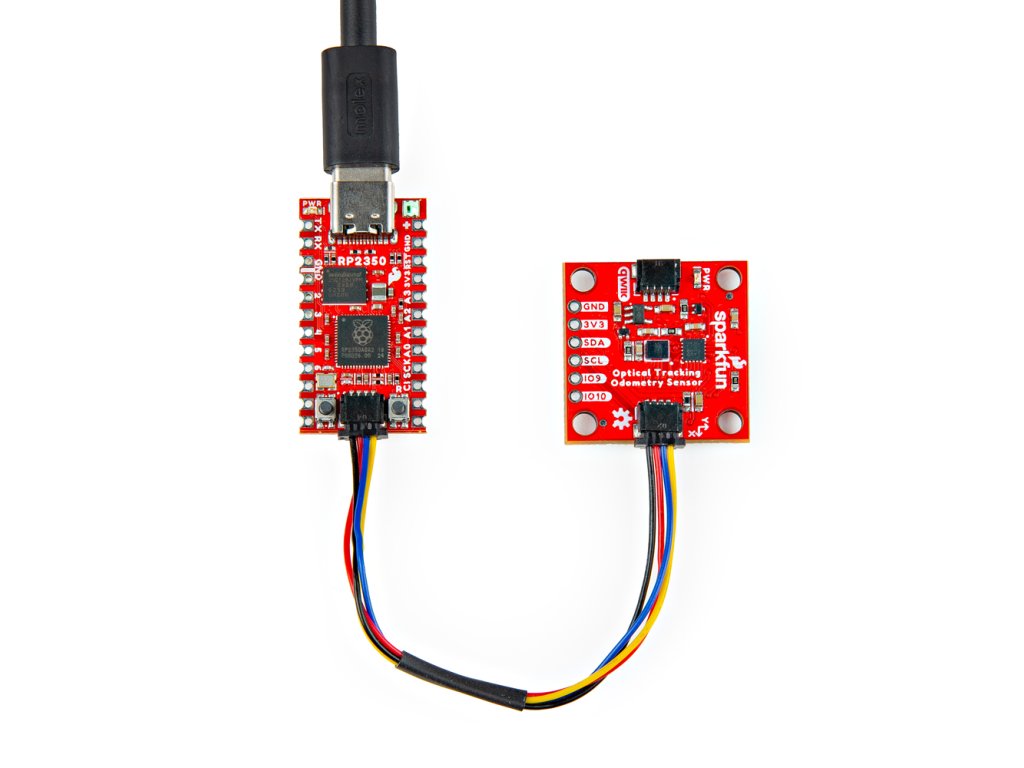

• Qwiic konektor
• Tlačidlá
  • Resetovať
  • Boot
• LED diódy
  • WS2812 Adresovateľná RGB LED
  • Červená LED dióda napájania

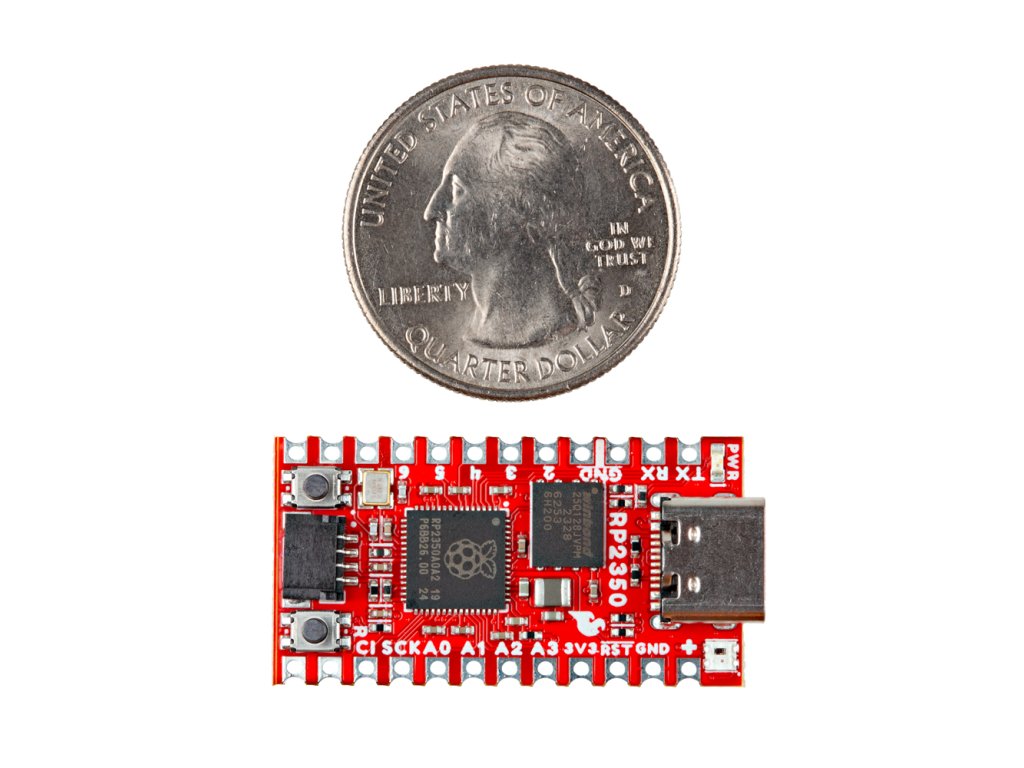

• Rozmery: 1,3 palca x 0,7 palca (33,02 mm x 17,78 mm)

Dokumentácia:

• Schematic
• Eagle Files
• Board Dimensions
• Hookup Guide
• MicroPython Firmware UF2 (Early Release)
• Datasheet (RP2350)
• Datasheet (APS6404L PSRAM)
• RP2350 Product Brief
• Raspberry Pi RP2350 Microcontroller Documentation
• Qwiic Info Page
• GitHub Repository
