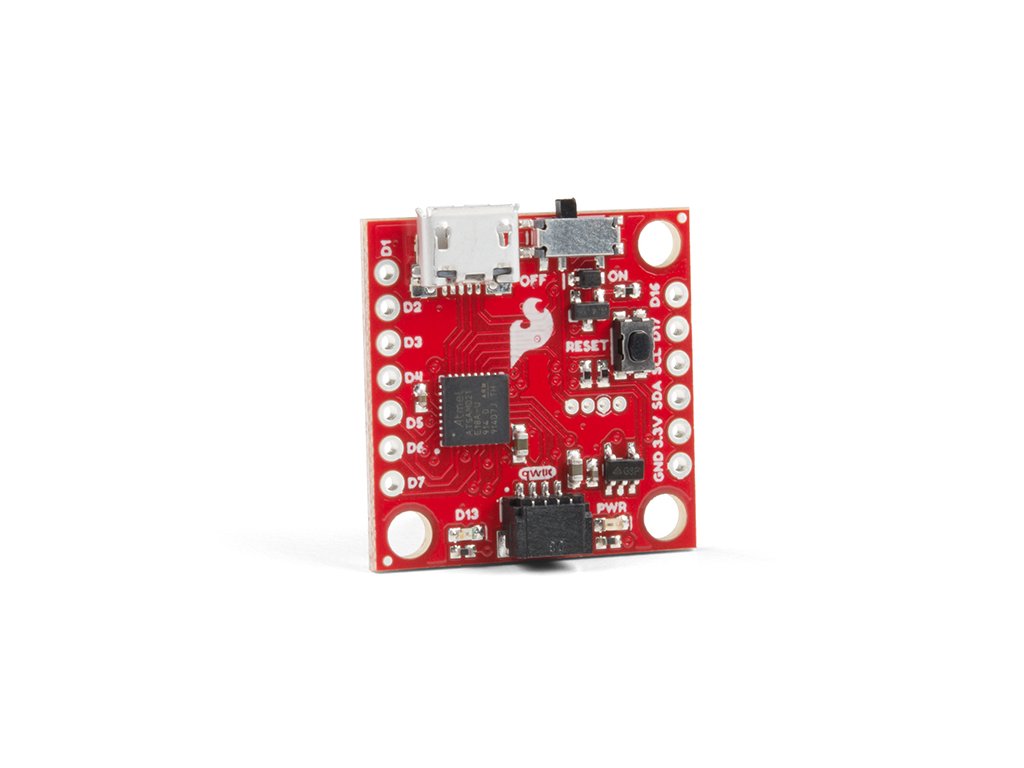

SparkFun Qwiic Micro - SAMD21 Development Board

SparkFun Qwiic Micro - SAMD21 Development Board

Hľadáte super malý mikrokontrolér na použitie s ekosystémom Qwiic? SparkFun Qwiic Micro je tvarovaný tak, aby vyhovoval našej štandardnej štandardnej veľkosti 1" x 1" Qwiic, čo z neho robí jednu z našich najmenších ponúk mikroovládačov doteraz. Jeho jadrom je výkonný a všestranný ATSAMD21E18, čo je ARM Cortex M0+, 32-bitový mikrokontrolér s 256 KB flash pamäte, ktorá môže bežať až do 48 MHz! Má 12 digitálnych pinov, ktoré zahŕňajú 5 analógových pinov, SPI, I²C a ďalšiu dátovú zbernicu UART, ako aj konektor Qwiic pre jednoduchú integráciu do ekosystému Qwiic a prototypovanie I²C.

Na spodnej strane Qwiic Micro sme nechali otvorené podložky pre konektor LiPo batérie, ktorý si môžete pridať sami, ak chcete, môžete urobiť mikroovládač prenosným. Poskytli sme tiež podložky na spodnej strane pre čip flash pamäte, aby sa maximalizovala kapacita pamäte dosky. SparkFun Qwiic Micro je naprogramovaný s bootloaderom UF2, ktorý uľahčuje programovanie s jednoduchou inštaláciou ovládača! Ak potrebujete pre svoj ďalší projekt malý, ale výkonný mikroovládač, vyskúšajte SparkFun Qwiic Micro.

SparkFun Qwiic Connect System je ekosystém I2C senzorov, akčných členov, štítov a káblov, vďaka ktorým je prototypovanie rýchlejšie a menej náchylné na chyby. Všetky dosky s podporou Qwiic používajú spoločný 1 mm rozstup, 4-pinový JST konektor. To znižuje množstvo požadovaného miesta na PCB a polarizované pripojenia znamenajú, že ho nemôžete pripojiť nesprávne.

Na tomto odkaze môžete odštartovať svoj projekt

Popis :

Rozmery: 1 palec x 1 palec
Voliteľný LiPo nabíjací port
Rozšíriteľná flash pamäť
Qwiic konektor
ATSAMD21E

48 MHz
256 kB
32K SRAM
Bootloader UF2

Dokumentácia :

• Schematic
• Eagle Files
• Board Dimensions
• Datasheet (SAMD21E)
• Graphical Datasheet
• Hookup Guide
• UF2 Bootloader
• Qwiic Info Page
• GitHub Hardware Repo
