SparkFun Qwiic Pro Micro - USB-C (ATmega32U4)

SparkFun Qwiic Pro Micro - USB-C (ATmega32U4)

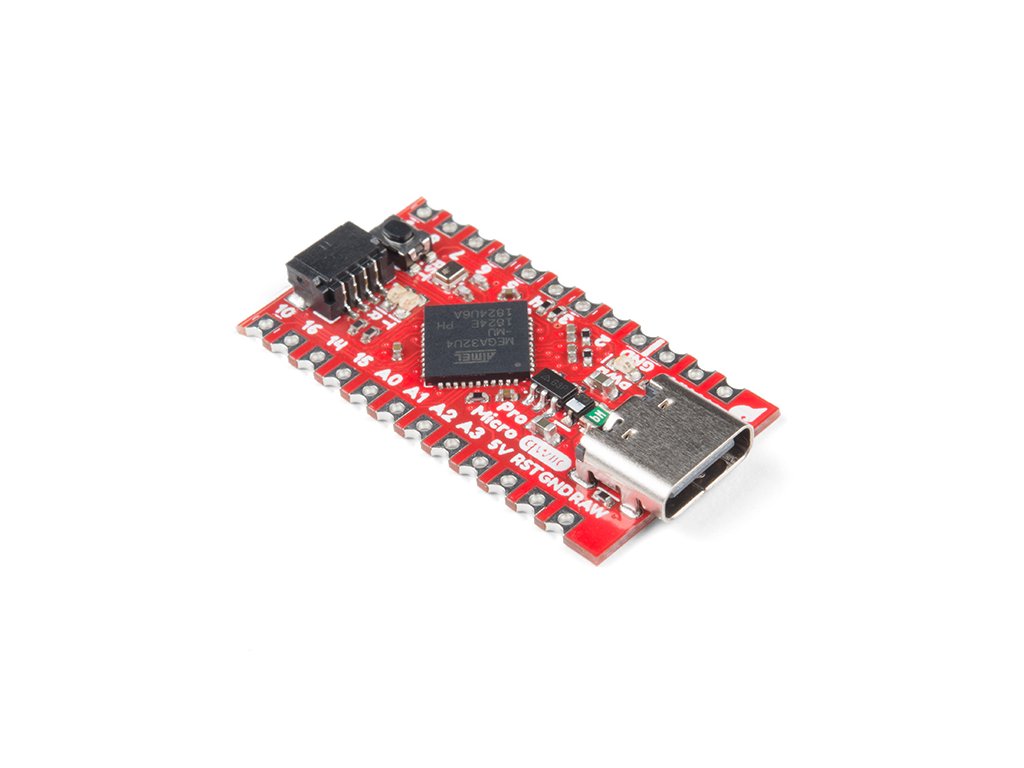

Tu v SparkFun odmietame nechať „dosť dobrých“ na pokoji. To je dôvod, prečo opäť pridávame do našej zostavy mikrokontrolérov kompatibilných s Arduino! SparkFun Qwiic Pro Micro je revíziou pôvodného Pro Micro a je celkovo funkčne rovnaký ako predchádzajúca verzia. Doska má rovnakú veľkosť ako pôvodná Pro Micro, ale pridali sme niekoľko ďalších funkcií zmenšením niektorých komponentov na doske, ako je tlačidlo reset, konektor Qwiic, USB-C a podložky (to je pre vás skutočne praktické tvorcovia vlastných klávesníc tam vonku)! Myslite na Pro Mini s výnimkou ATmega32U4 na doske a plnej funkčnosti USB.

Táto malá doska robí všetky elegantné Arduino triky, ktoré poznáte: deväť kanálov 10-bitového ADC, päť pinov PWM, 12 DIO, ako aj hardvérové ​​sériové pripojenia Rx a Tx. Táto doska, ktorá beží na 5V a 16MHz, vám bude veľa pripomínať vaše obľúbené dosky kompatibilné s Arduino, ale tento malý chlapík môže ísť takmer kamkoľvek. Na doske je regulátor napätia, takže dokáže akceptovať napätie až do 6VDC. Ak dosku dodávate neregulované napájanie, uistite sa, že ste ju pripojili k "RAW" kolíku na nie VCC.

Výhodou resetovacieho tlačidla je rýchle resetovanie dosky alebo jej uvedenie do režimu zavádzača bez toho, aby ste museli vyberať kúsok prepojovacieho kábla. Konektor USB micro-b bol nahradený konektorom USB typu C. Podložky s priechodnými otvormi majú drážkované okraje pre každý kolík na pridanie nižšieho profilu do vašich projektov, ak sa rozhodnete zabudovať ho do inej zostavy počas výroby. Nakoniec je na spodnej strane dosky umiestnený konektor Qwiic, ktorý umožňuje jednoduché pridávanie zariadení I2C s podporou Qwiic do vašich projektov!

Nie ste si istí, ktorá doska Arduino alebo kompatibilná s Arduino je pre vás tá pravá? Pozrite si našu príručku na porovnanie Arduina!

SparkFun Qwiic Connect System je ekosystém I2C senzorov, akčných členov, štítov a káblov, vďaka ktorým je prototypovanie rýchlejšie a menej náchylné na chyby. Všetky dosky s podporou Qwiic používajú spoločný 1 mm rozstup, 4-pinový JST konektor. To znižuje množstvo požadovaného miesta na PCB a polarizované pripojenia znamenajú, že ho nemôžete pripojiť nesprávne.

Popis :

ATmega32U4 s napätím 5V/16MHz
AP2112 3,3V regulátor napätia
Podporované pod Arduino IDE v1.0.1+
Zabudovaný USB-C konektor pre programovanie
PTH podložky s lemovanými okrajmi
9x 10-bitové kolíky ADC
12x digitálny vstup/výstup (5 s podporou PWM)
Hardvérové sériové pripojenia
UART (t. j. Rx a Tx)
Qwiic konektor pre I2C
SPI
Malá doska kompatibilná s Arduino
Tlačidlo reštart
Rozmery: 1,3 x 0,7 palca
