SparkFun QwiicBus - EndPoint

SparkFun QwiicBus - EndPoint

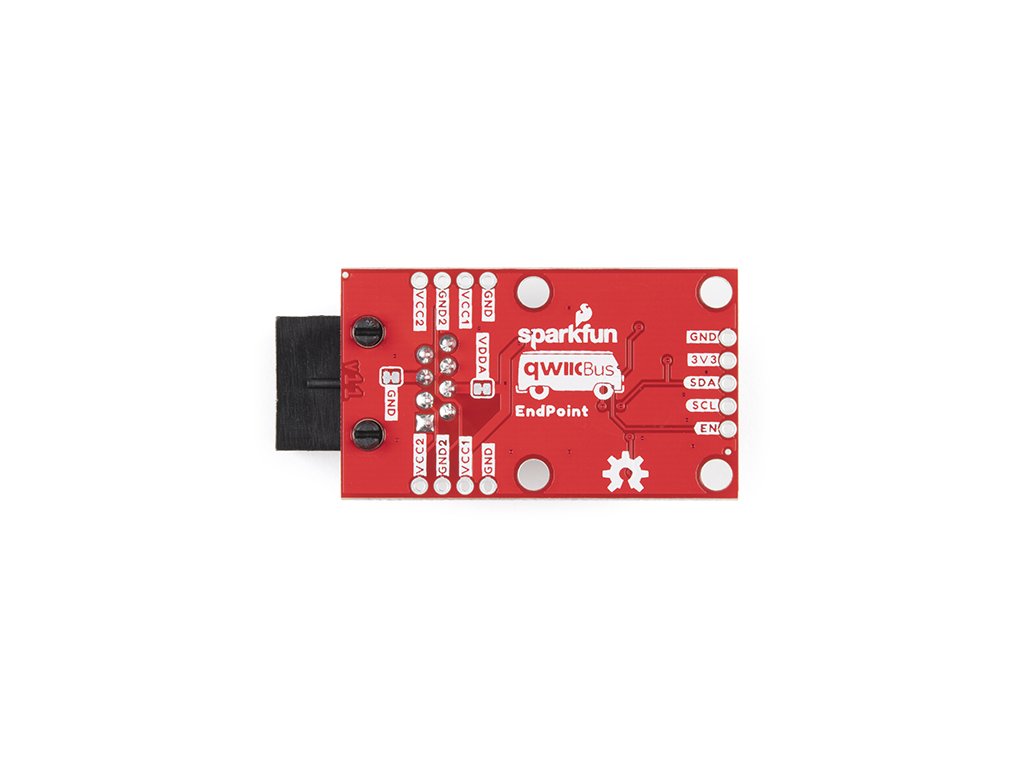

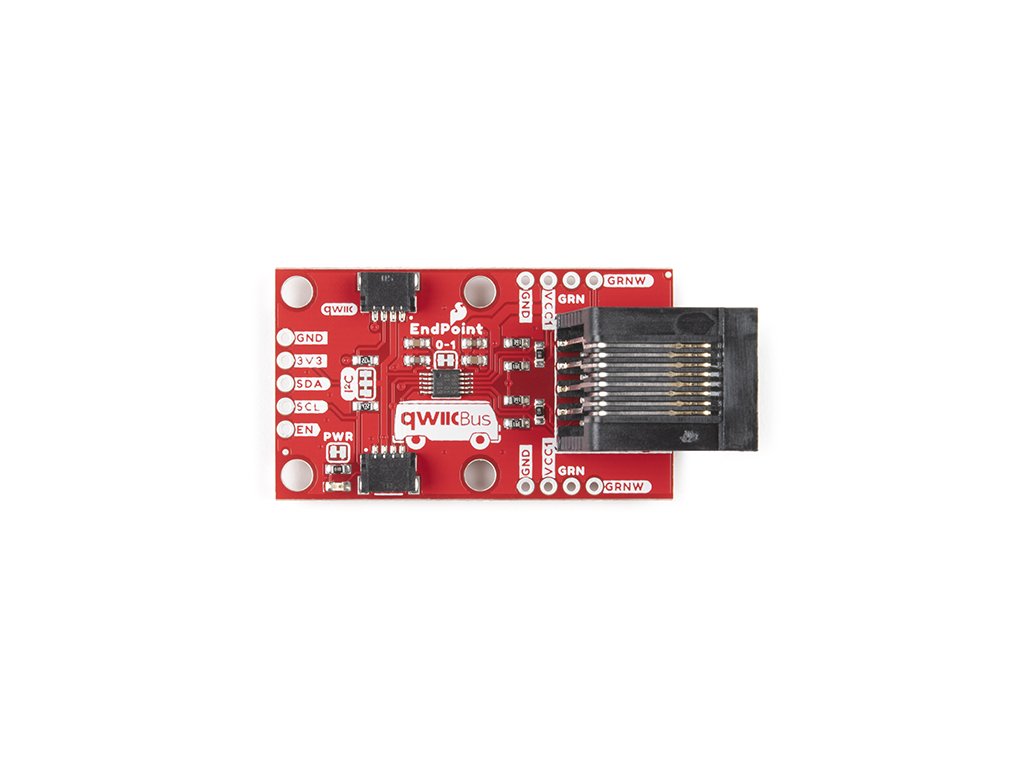

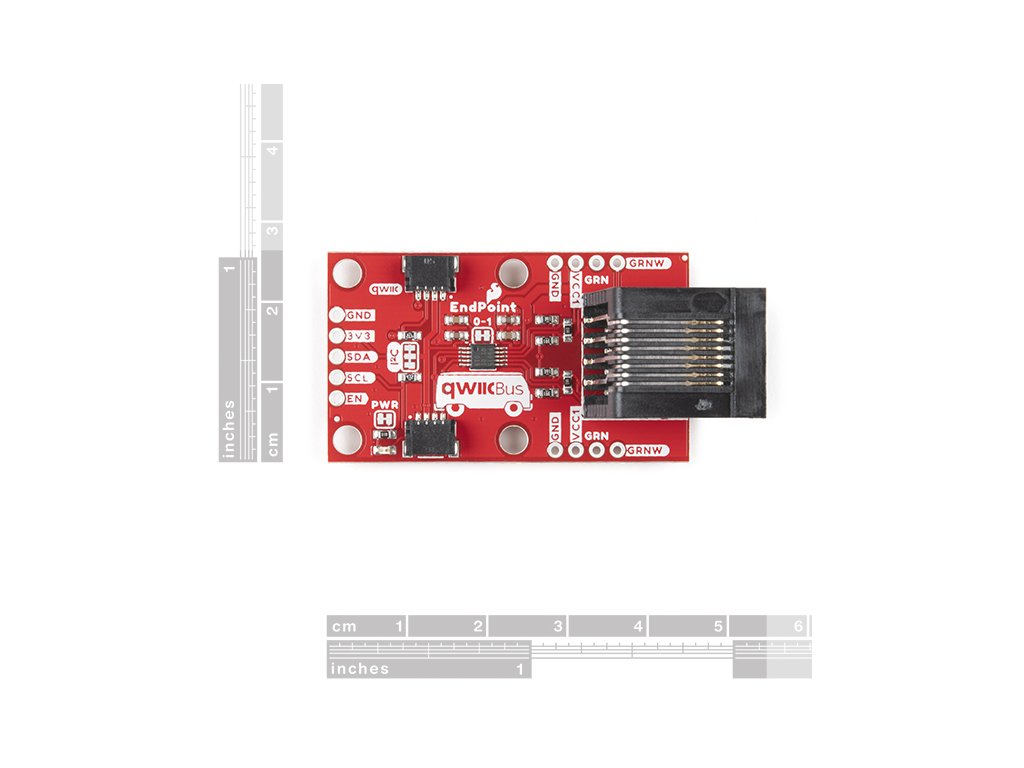

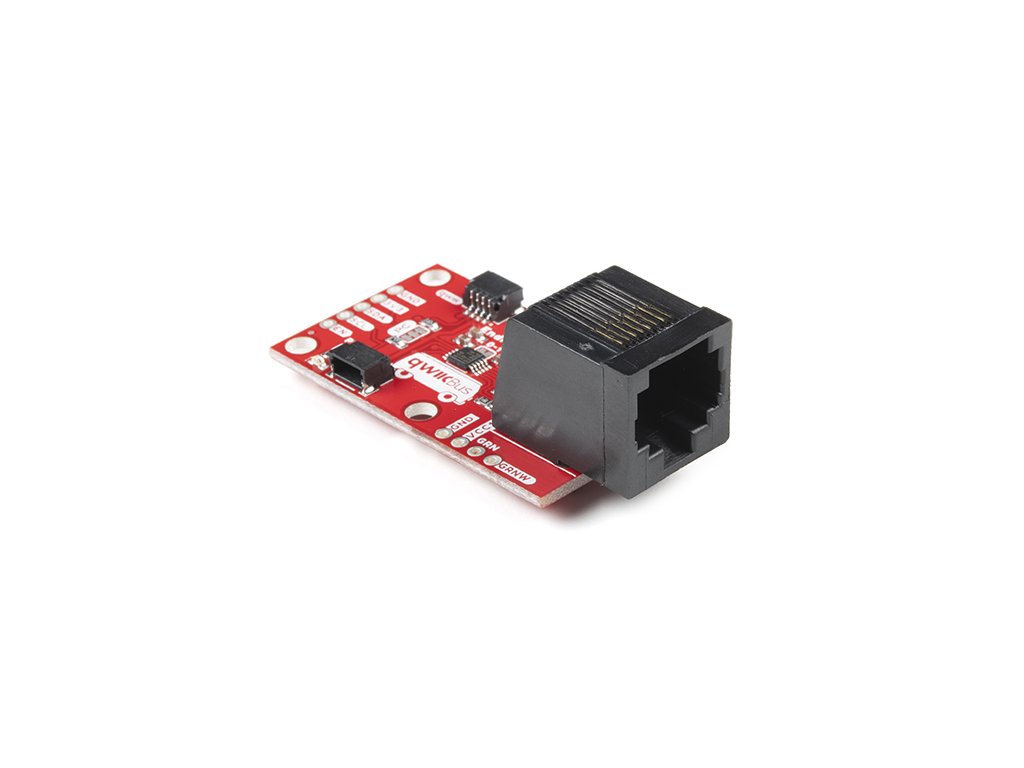

SparkFun QwiicBus EndPoint je najrýchlejší a najjednoduchší spôsob, ako predĺžiť dosah vašej komunikačnej zbernice I2C. Breakout používa NXP PCA9615 IC, ktorý konvertuje dva predvolené I2C signály na štyri diferenciálne signály, dva pre SCL a dva pre SDA. Rozdielové signály sú odosielané cez ethernetový kábel, ktorý sa pripája k breakoutu cez zabudované RJ-45 konektory. Diferenciálna signalizácia umožňuje signálom I2C dosiahnuť vzdialenosť až 100 stôp. pri zachovaní integrity signálu! Aby bolo získavanie údajov ešte jednoduchšie, všetka komunikácia prebieha výlučne cez I2C s využitím nášho praktického systému Qwiic, takže na pripojenie k zvyšku vášho systému nie je potrebné žiadne spájkovanie. Stále śu však na doske piny pre prípad, že by ste radšej použili dosku.

Jednoduchosť koncového bodu QwiicBus je jedným z jeho najväčších lákadiel. Iné spôsoby komunikácie I2C vyžadujú paketovanie komunikácie I2C do iného protokolu, či už je to RS-485 alebo 1-Wire. PCA9615 si však zachováva I2C protokol pomocou diferenciálneho transceivera.

Táto aktualizovaná verzia Differential I2C Breakout pridáva dva 0,1" rozmiestnené kolíky pripojené k nepoužitému páru vodičov na konektoroch RJ-45, takže používatelia môžu jednoducho využiť nepoužitý pár na čokoľvek, čo chcú.

Či už potrebujete rozšíriť dosah snímača I2C na autonómnom vozidle sužovanom hlukom z motorov, alebo chcete vytvoriť rozsiahlu sieť snímačov vo vašej domácnosti alebo kancelárii, QwiicBus EndPoint je skvelým riešením na predĺženie vzdialenosti a zníženie citlivosti na hluk.

Na tomto odkaze možete začať svoj projekt

Vlastnosti:

• Používa IC vyrovnávacej pamäte PCA9615
• I2C Rozsah napájacieho napätia: 2,3-5,5V
• Diferenciálny rozsah napájacieho napätia: 3-5,5V
• Viacero konfigurácií napájania v závislosti od potrieb aplikácie
• Predĺži zbernicu I2C až na 100 stôp
• 2x Qwiic konektory

Dokumentácia:

• Schematic
• Eagle Files
• Dimensional Drawing
• Hookup Guide
• Datasheet (PCA9615)
• Qwiic Info Page
• Hardware GitHub Repository
