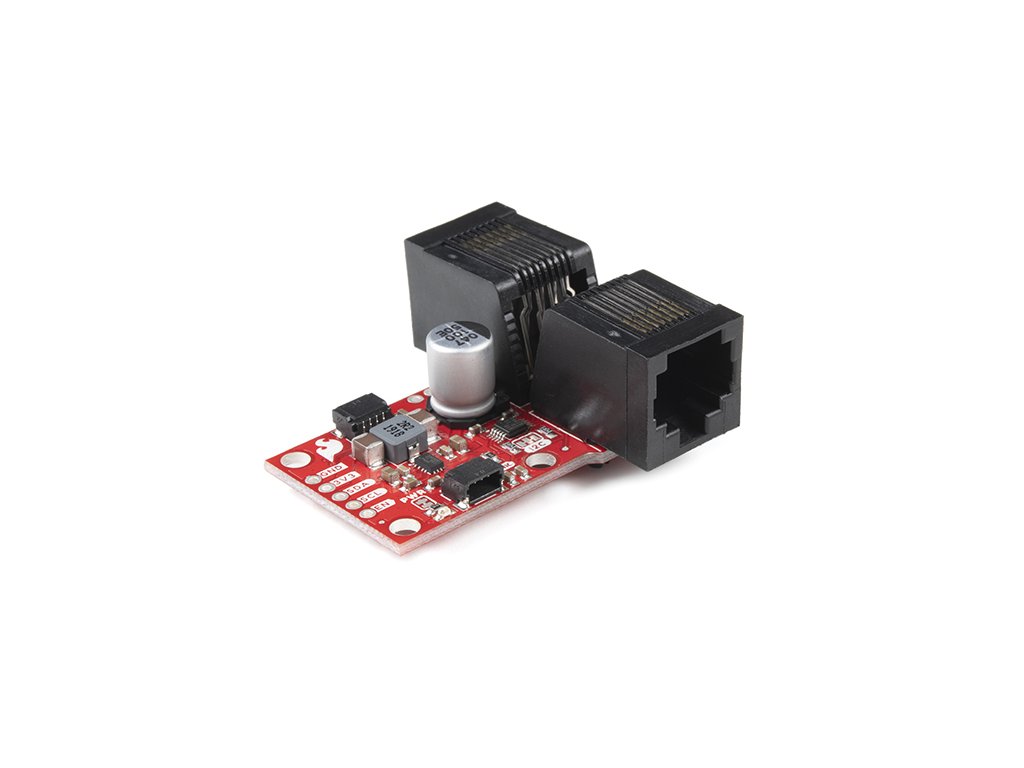

SparkFun QwiicBus - MidPoint
SparkFun QwiicBus MidPoint pracuje v tandeme s koncovým bodom QwiicBus, takže môžete rozšíriť dosah vašej I2C zbernice a jednoducho sa na ňu napojiť, aby ste mohli umiestniť zariadenia kdekoľvek chcete. QwiicBus využíva NXP PCA9615 IC, ktorý konvertuje dva predvolené I2C signály na štyri diferenciálne signály, dva pre SCL a dva pre SDA. Rozdielové signály odosielané cez ethernetové káble z EndPointu sa pripájajú k breakoutu cez zabudované RJ-45 konektory. Diferenciálna signalizácia umožňuje signálom I2C dosiahnuť vzdialenosť až 30 m (100 stôp). pri zachovaní integrity signálu! Aby bolo získavanie údajov ešte jednoduchšie, všetka komunikácia prebieha výlučne cez I2C s využitím nášho praktického systému Qwiic, takže na pripojenie k zvyšku vášho systému nie je potrebné žiadne spájkovanie. Stále však máme vylomené špendlíky s rozstupom 0,1" pre prípad, že by ste radšej použili doštičku.
Jednoduchosť PCA9615 použitej na doskách QwiicBus je jednou z jeho najväčších príťažlivostí. Iné spôsoby komunikácie I2C vyžadujú paketovanie komunikácie I2C do iného protokolu, či už je to RS-485 alebo 1-Wire. PCA9615 si však zachováva I2C protokol pomocou diferenciálneho transceivera.
MidPoint je tiež vybavený regulátorom LMR33630, ktorý môžu používatelia povoliť privádzať väčšie množstvo prúdu (až do 3A @ 3,3V) do zariadení pripojených k MidPoint.
Dokumentácia:
