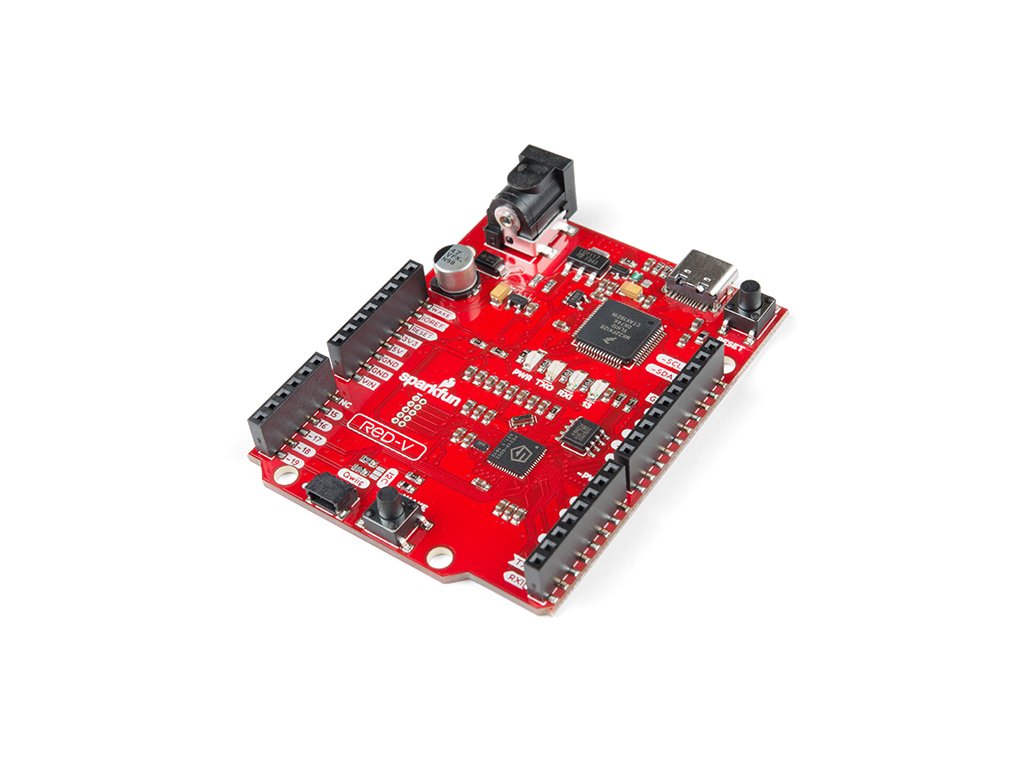

SparkFun RED-V RedBoard - SiFive RISC-V FE310 SoC
SparkFun RED-V RedBoard - SiFive RISC-V FE310 SoC
DEV-15594
SparkFun RED-V RedBoard - SiFive RISC-V FE310 SoC
SparkFun RED-V RedBoard - SiFive RISC-V FE310 SoC
SparkFun RED-V (vyslovuje sa „červená päťka“) RedBoard je lacná vývojová doska so systémom Freedom E310 SoC, ktorý so sebou prináša architektúru inštrukčnej sady RISC-V (ISA). To, čo odlišuje RED-V RedBoard od ostatných, je úplne otvorený prístup od hardvéru po ISA. To znamená, že ktokoľvek môže plne využívať mikrokontrolér bez toho, aby vyžadoval licenčné poplatky, licencie alebo zmluvy o mlčanlivosti.
RED-V RedBoard prichádza v známom tvare Arduino Uno R3 a obsahuje jadro SiFive Freedom E310, 32 MB QSPI flash, NXP K22 ARM Cortex-M4 pre pripojenie USB a fungujúci ako rozhranie JTAG a konektor Qwiic na vytvorenie budúce ponuky I2C jednoduché*. Moderný konektor USB-C uľahčuje programovanie a pre pokročilejších používateľov, ktorí uprednostňujú využitie výkonu a rýchlosti profesionálnych nástrojov, sme odhalili aj konektor JTAG. Navyše je naprogramovaný s jednoduchým bootloaderom, vďaka čomu je RED-V najlepším spôsobom, ako začať s prototypovaním a vývojom vašich aplikácií RISC-V.
Palubný Freedom E310 (FE310) je prvým členom rodiny prispôsobiteľných SoC Freedom Everywhere od SiFive. FE310, navrhnutý pre mikrokontroléry, vstavané, IoT a nositeľné aplikácie, obsahuje procesorové jadro SiFive E31 CPU Coreplex, vysokovýkonné 32-bitové jadro RV32IMAC. FE310, ktorý je schopný bežať na frekvencii 150 MHz, patrí medzi najrýchlejšie mikrokontroléry na trhu. Medzi ďalšie funkcie patrí 16KB L1 Instruction Cache, 16KB Data SRAM zápisník, hardvérové násobenie/delenie, modul ladenia, flexibilné generovanie hodín s oscilátormi na čipe a PLL a široká škála periférnych zariadení vrátane UART, QSPI, PWM a časovačov. . Viacnásobné výkonové domény a pohotovostný režim s nízkou spotrebou zaručujú, že z FE310 môže profitovať široká škála aplikácií. RED-V vyžaduje softvér Freedom Studio alebo zostavovacie prostredie Zephyr RTOS nastavené na programovanie dosky a rozhranie s ňou.
Poznámka: Upozorňujeme, že knižnice Qwiic zatiaľ nie sú dostupné pre Freedom Studio SDK alebo prostredie Zephyr, ktoré beží na FE310. Keď budú dostupné, komunitu aktualizujeme.
Na tomto odkaze môžete odštartovať svoj projekt
Popis :
Footprint Arduino R3
Mikrokontrolér: SiFive Freedom E310 (FE310-G002)
CPU: SiFive E31 CPU
Architektúra: 32-bit RV32IMAC
Rýchlosť: 256 MHz (predvolená), 320 MHz (Max)
Výkon: 1,61 DMIPs/MHz
Pamäť: 16 KB Instruction Cache, 16 KB Data Scratchpad
Ďalšie funkcie: Hardvérové násobenie/rozdeľovanie, modul ladenia, flexibilné generovanie hodín s oscilátormi na čipe a PLL
Prevádzkové napätie: 3,3 V a 1,8 V
Vstupné napätie: 5 V USB alebo 7-15 V DC Jack
IO napätia: Podporované sú 3,3 V alebo 5 V
Digitálne I/O kolíky: 19
Piny PWM: 9
SPI ovládače/HW CS piny: 1/3
Piny externého prerušenia: 19
Externé prebúdzacie kolíky: 1 (tlačidlo &)
Hostiteľské rozhranie (USB-C): Program, ladenie a sériová komunikácia
Qwiic konektor
