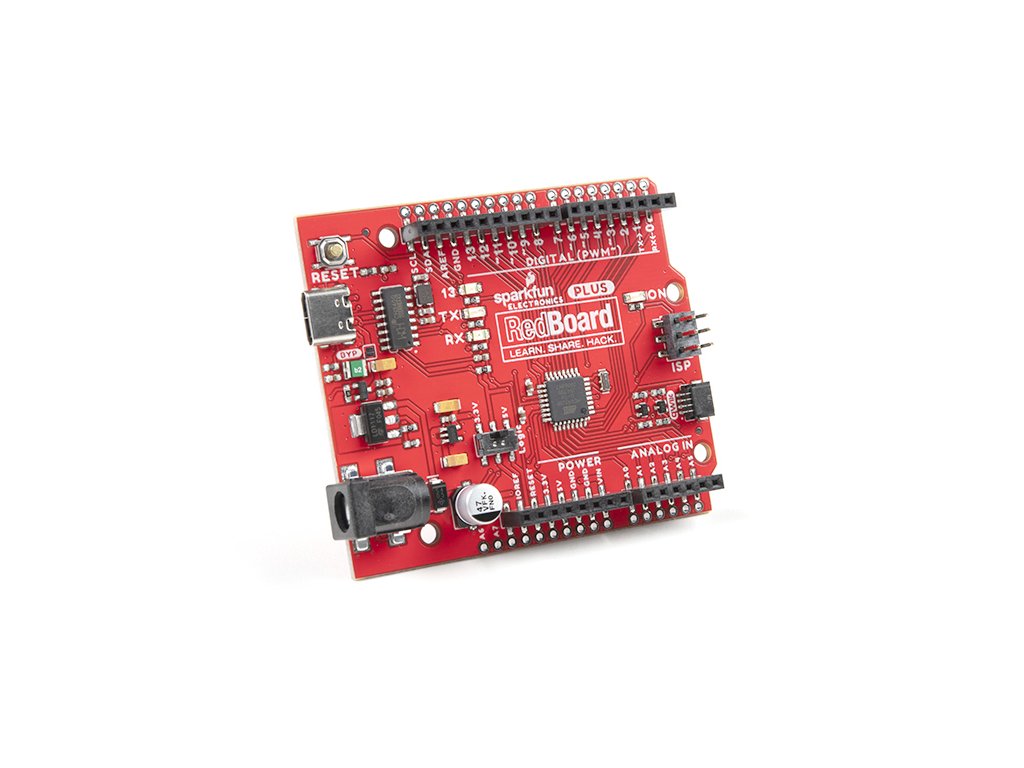

V SparkFun neustále radi inovujeme, aktualizujeme a zlepšujeme, aj keď ide o naše vlastné vývojové dosky. SparkFun RedBoard Plus je vývojová doska kompatibilná s Arduino, ktorá má všetko, čo potrebujete v Arduino Uno, s mnohými výhodami navyše. Najlepšie na RedBoard Plus je to, že využíva náš praktický systém Qwiic Connect, čo znamená, že na pripojenie k zvyšku vášho systému nie je potrebné žiadne spájkovanie ani štíty!

Použili sme každú lekciu, ktorú sme sa naučili o vytváraní lepšieho Arduino Uno, a vytvorili sme RedBoard Plus! SparkFun RedBoard Plus má všetky hardvérové ​​periférie, ktoré poznáte a máte radi: 22 x digitálnych I/O kolíkov so 6 x PWM kolíkmi, 8 x analógových kolíkov, UART, I2C, SPI a externé prerušenia. Rozdelili sme tiež kolíky SDA, SCL a IOREF, ktoré sa objavili na pôdoryse Arduino Uno R3, takže RedBoard Plus je kompatibilný s budúcimi štítmi (ak sa ich rozhodnete použiť). Pre A6 a A7 sú zahrnuté dva ďalšie analógové kolíky.

USB-to-serial sa teraz vykonáva pomocou reverzibilného konektora USB-C s ukotvením cez otvor a všadeprítomným CH340G vyžadujúcim menej inštalácií ovládačov. Výkonová časť RedBoard Plus bola optimalizovaná: používame regulátor napätia AP2112 3,3 V, ktorý poskytuje až 600 mA na reťazenie viacerých Qwiic dosiek a senzorov, s úplnou tepelnou a reverznou ochranou obvodu a pridanou extra oddeľovacou kapacitou na zvýšenie citlivosti. hodnôt ADC. Tiež sme zvýšili PTC z 500 mA na 2 A. Znížili sme jas LED napájania, LED kolíka 13 a LED diód TX/RX z oslepujúcich na perfektné.

Na okraj dosky sme pridali 3,3 V napäťový prevod a konektor Qwiic, aby sme umožnili rýchle a bezproblémové pripojenie k našej neustále rastúcej rade produktov Qwiic založených na I2C. Na doske sú zahrnuté prepojky pre kolíky A4 a A5, ktoré sú naviazané priamo na zbernicu I2C a dajú sa použiť na odpojenie prevodníkov logickej úrovne od kolíkov.

Pre pokročilejších používateľov sme pridali prepínač vstupno-výstupného napätia známy aj ako prepínač „Red Squirrel“ (pretože sú to oni, kto požiadal o mod). Teraz môžete jednoducho prstom vybrať napätie GPIO medzi 3,3 V alebo 5 V. To je mimoriadne užitočné, ak máte štít alebo zariadenia citlivé na 3,3 V, ako napríklad rozhranie SPI, ktoré potrebujú ochranu. Obávate sa náhodného prepnutia vypínača? Kúsok pásky to zaistí na mieste!

Vedľa štandardných ženských hlavíc uvádzame jasne označené otvory PTH. Vďaka tomu je veľmi jednoduché prispájkovať drôty na miesto pre bezpečné pripojenie, aby bol váš projekt „bezpečný pre batoh“, keď ho spustíte. Spájkovacie podložky sú súčasťou spodnej časti dosky pre dátové kolíky USB D+/D-, takže môžete vložiť svoj RedBoard Plus do projektu a spustiť externé pripojenie USB. Zvýšili sme výšku resetovacieho tlačidla. To neznie ako veľa, ale každý, kto sa toho dotkol, miluje zlepšenie.

SparkFun RedBoard Plus je možné naprogramovať cez USB-C kábel pomocou Arduino IDE: Stačí zapojiť dosku, vybrať „Arduino UNO“ z ponuky dosky a ste pripravení nahrať kód! SparkFun RedBoard Plus môžete napájať cez USB alebo cez hlavný konektor. Palubný regulátor výkonu zvládne čokoľvek od 7VDC do 15VDC. Kompatibilný napájací zdroj pre nástenné bradavice nájdete v nižšie uvedených súvisiacich položkách.

Nie ste si istí, ktorá doska Arduino alebo kompatibilná s Arduino je pre vás tá pravá? Pozrite si nášho sprievodcu nákupom Arduina!

SparkFun Qwiic Connect System je ekosystém I2C senzorov, akčných členov, štítov a káblov, vďaka ktorým je prototypovanie rýchlejšie a menej náchylné na chyby. Všetky dosky s podporou Qwiic používajú spoločný 1 mm rozstup, 4-pinový JST konektor. To znižuje množstvo požadovaného miesta na PCB a polarizované pripojenia znamenajú, že ho nemôžete pripojiť nesprávne.

Na tomto odkaze môžete začať svoj projekt

Popis :

Mikrokontrolér ATmega328P s bootloaderom Optiboot (UNO).
Vstupné napätie
7V až 15V cez barelový konektor
5V cez USB-C
Regulátory napätia
LM1117 upravený na 5V
AP2112 pre 3,3V
Vstavaná resetovateľná PTC poistka 5V/2A
CH340G prevodník sériového portu na USB
Logický prepínač úrovne 3,3 V až 5 V
22x digitálne I/O piny (6x PWM výstupy, 8x analógové vstupy, 1x UART, 1x I2C, 1x SPI)
1x Qwiic konektor
Prepojky A4/A5
2x3 ISP hlavička
32 kB Flash pamäť
Frekvencia hodín 16 MHz
Všetky konštrukcie SMD
Kompatibilný s R3 Shield
Vylepšené tlačidlo Reset
