SparkFun Thing Plus - ESP32-S3

SparkFun Thing Plus - ESP32-S3

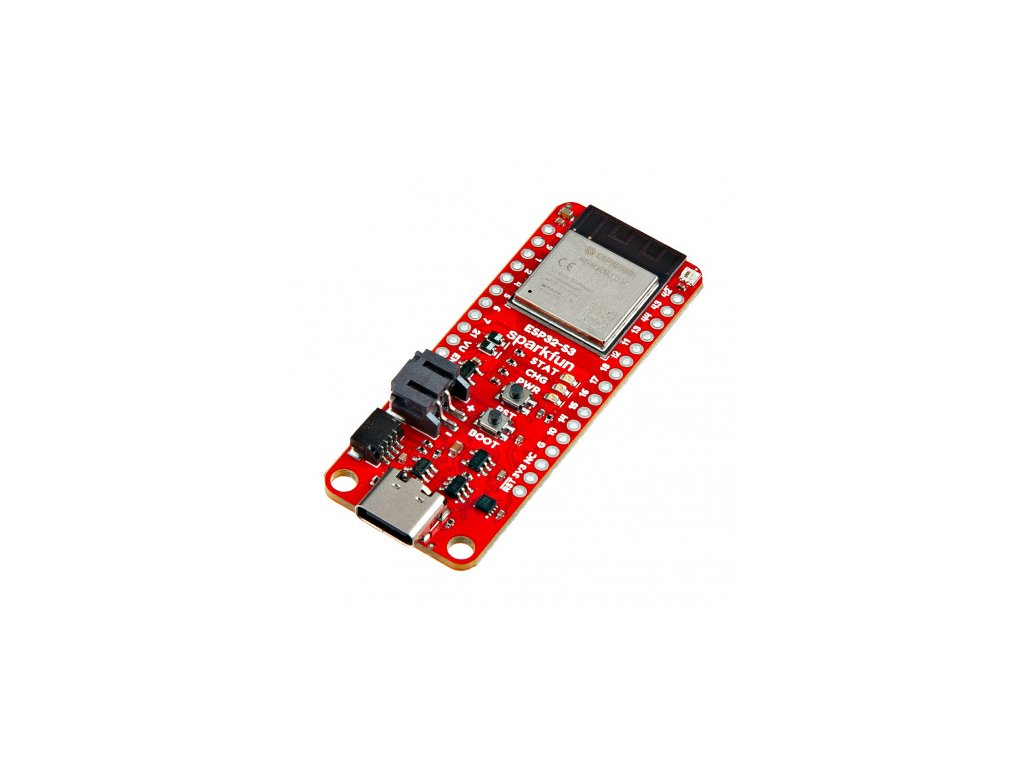

SparkFun ESP32-S3 Thing Plus pridáva do produktového radu Thing Plus výkonnú a všestrannú platformu pre vývoj internetu vecí. Je vybavený bezdrôtovým modulom ESP32 WROOM-S3 MINI od espressif™. ESP32 WROOM-S3 je postavený na 32-bitovom procesore Xtensa® LX7 s obrovským výpočtovým výkonom, ktorý pracuje až do 240 MHz. Podporuje 2,4 GHz WiFi a Bluetooth® 5 (LE) so vstavanou PCB anténou. Táto verzia ESP32-S3 má 4 MB Flash pamäte a 2 MB dynamickej/PSRAM a doska má aj slot na microSD kartu pre tých, ktorí potrebujú viac úložného priestoru.

Modul má mnoho periférií, vrátane UART, I2C, SPI, LCD ovládanie, SDIO host, TWAI® radič (kompatibilný s ISO 11898-1, t.j. CAN špecifikácia 2) a ďalšie. Modul umožňuje prispôsobiť, na ktorých pinoch GPIO tieto periférie fungujú, aj keď niektoré sú obmedzené na konkrétne piny. ESP32-S3 môže prevádzkovať dva USB porty súčasne a môže dokonca fungovať ako hostiteľské USB zariadenie.

Stopa Thing Plus prerušuje 21 GPIO pinov ESP32-S3 spolu so signálmi Reset a Enable ESP32 do dvojice 0,1 palca rozmiestnených pokovovaných priechodných dier (PTH) hlavičiek. Dostupné GPIO piny zahŕňajú dvanásť nepriradených GPIO so šiestimi analógovými pinmi, ako aj GPIO priradené k rozhraniam UART, I2C a SPI. Úplné podrobnosti o funkciách kolíkov nájdete na štítkoch kolíkov na doske alebo v schéme.

Doska má tiež USB-C konektor pre primárne napájanie a programovanie, 2-pinový JST konektor pre LiPo batériu (nie je súčasťou balenia), slot na microSD kartu pre rozšírené úložisko a Qwiic konektor na integráciu do ekosystému Qwiic SparkFun. Obsahuje aj nabíjací obvod a palivomer na nabíjanie a monitorovanie pripojenej LiPo batérie.

Na tomto odkaze môžete začať svoj projekt

Vlastnoti:

Mini modul ESP32-S3

• Dvojjadrový procesor Xtensa® 32-bitový LX7
• 45 programovateľných GPIO (21 pinov vylomených na Thing Plus, 17 analógových vstupov)
• Až 3 kanály UART
• 1 vysokorýchlostný USB OTG
• 1 USB Serial/JTAG radič
• Až 4 SPI
• Až 2 I2C
• Až 2 I2S
• 1 Rozhranie LCD
• Až 8 kanálov LED PWM ovládača
• 1 ovládač TWAI® (kompatibilný s ISO 11898-1 CAN Spec. 2.0)
• 4 MB Flash
• 2 MB PSRAM
• 2,4 GHz WiFi 6
• Bluetooth® 5 LE
• PCB anténa

Vec plus formálny faktor:

• Rozmery: 2,55" x 0,9"
• Dva montážne otvory
• 28 pinov PTH
• USB-C konektor
• 2-pinový JST konektor pre LiPo batérie (nie je súčasťou balenia)
• 4-pinový Qwiic konektor
• Slot pre µSD kartu
• Nabíjačka batérií MCP73831
• Rýchlosť nabíjania: 213 mA @ 3,3 V
• Palivomer MAX17048
• Adresa I2C: 0x36

LED diódy:

• PWR - červená LED dióda napájania
• CHG - Žltý indikátor nabíjania batérie
• STAT - Modrá LED

Tlačidlá:

• BOOT
• RESETOVAŤ

Dokumentácia:

• Schematic
• KiCad Files
• Board Dimensions
• Hookup Guide
• Datasheet (ESP32-S3 MINI-1)
• Thing Plus Info Page
• Qwiic Info Page
• GitHub Hardware Repo
