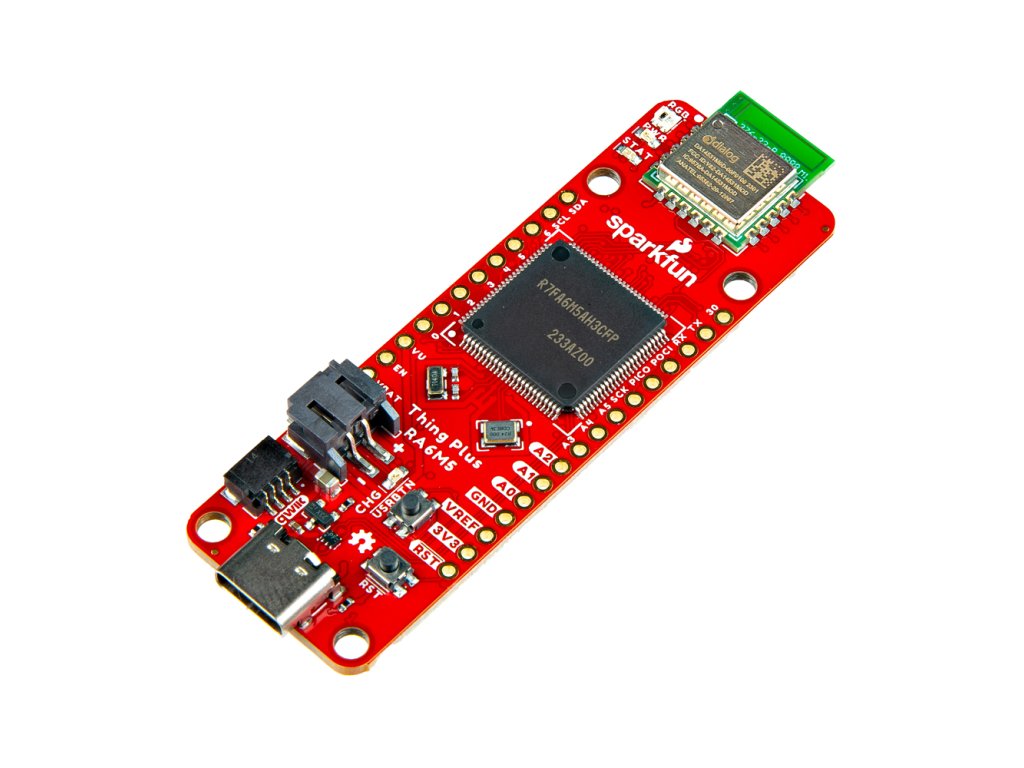

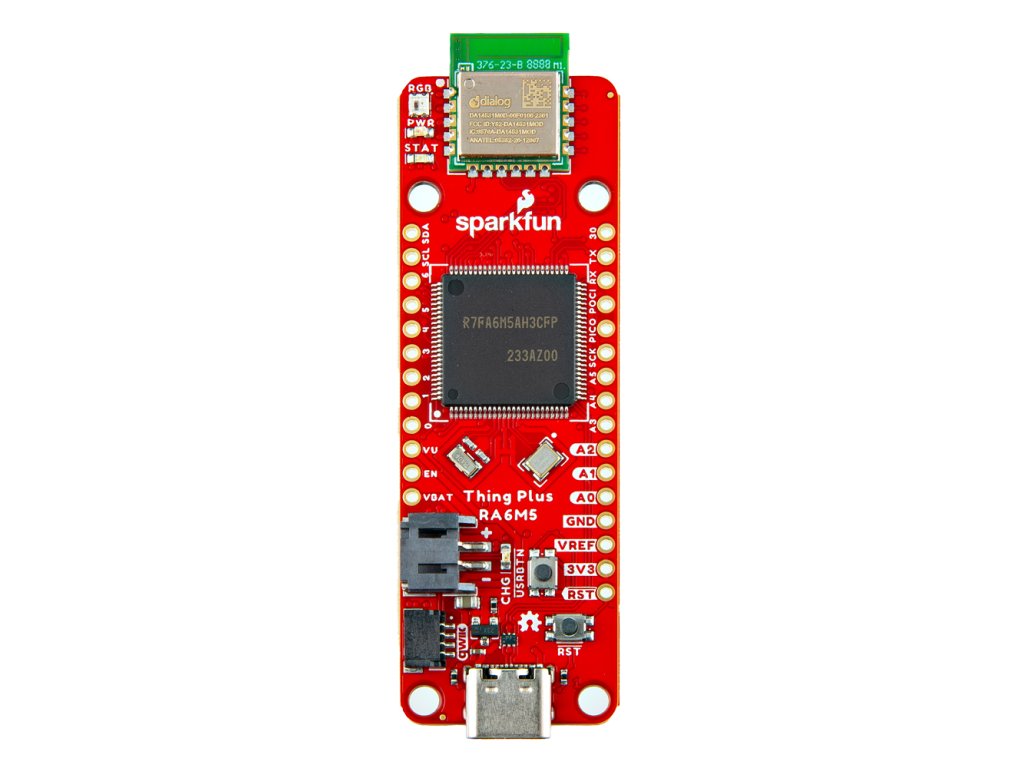

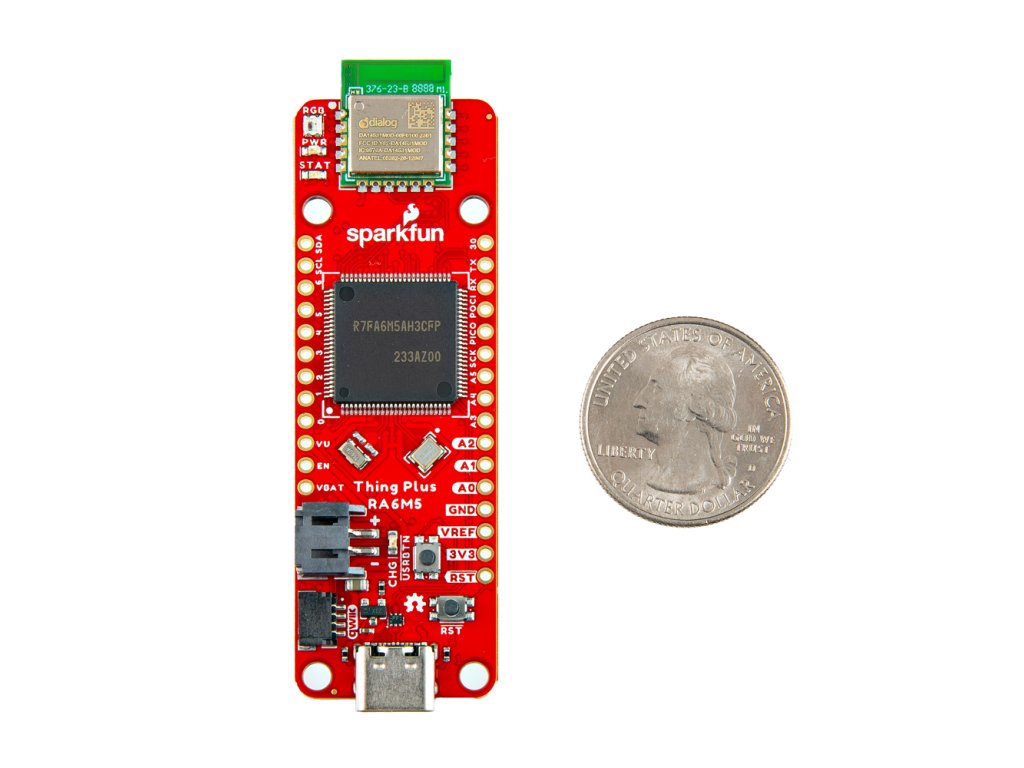

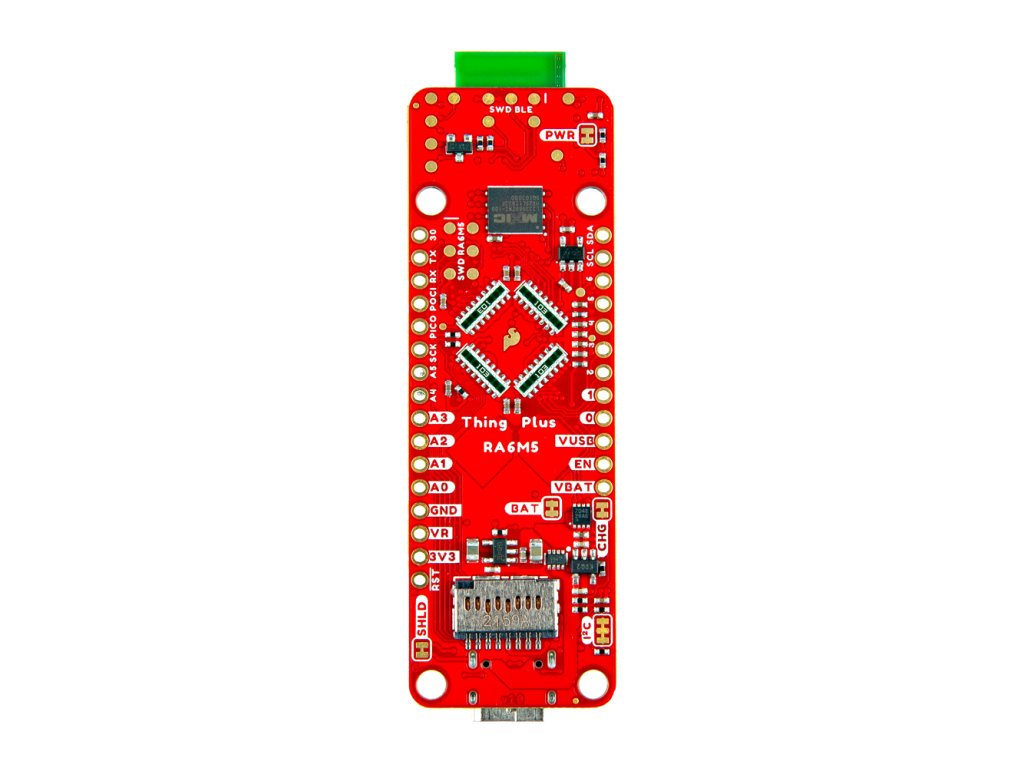

SparkFun Thing Plus - RA6M5

Je čas naplniť váš ďalší projekt pomocou SparkFun RA6M5 Thing Plus! RA6M5 s frekvenciou 200 MHz je vysoko výkonný mikrokontrolér od spoločnosti Renesas, ktorý je ideálny pre aplikácie v reálnom čase. To sa premieta do hladkej odozvy, bleskovo rýchleho spracovania údajov a schopnosti zvládnuť zložité výpočty – ideálne na oživenie vašich výtvorov!

Známy Feather-footprint a Qwiic konektor uľahčujú pripojenie RA6M5 Thing Plus k širokej škále senzorov a príslušenstva jednoduchým plug-and-play prístupom. Vďaka 2 MB vstavanej Flash pamäte a praktickému slotu na microSD kartu budete mať dostatok miesta aj pre váš kód a dáta.

RA6M5 Thing Plus nie je len výkonný; je tiež všestranný, pretože je navrhnutý pre jednoduché použitie a pokročilé aplikácie. S 512 kB SRAM, 21 univerzálnymi pinmi a dodatočnými 16 MB Flash pamäte ponúka flexibilitu na riešenie aj náročnejších projektov. Aj keď predvolené jadro Arduino nemusí využívať všetky funkcie, skúsení používatelia môžu preskúmať plný potenciál mikrokontroléra na vytváranie pôsobivých aplikácií.

Uvedomte si prosím, že aj keď SparkFun RA6M5 Thing Plus ponúka niektoré kolíky, ktoré sú tolerantné voči 5 V, primárne funguje na logickej úrovni 3,3 V. Doska je vybavená aj Bluetooth® Low Energy konektivitou vďaka modulu DA14531MOD (tiež od Renesas). Pri aktívnom vysielaní DA14531MOD usrkáva iba 4 mA a môže pracovať z malej gombíkovej batérie. Firmvér poskytnutý na module obsahuje Renesas' SmartBond™ - CodeLess™ AT príkaz Datapump. Používatelia preto potrebujú na konfiguráciu pripojenia Bluetooth iba odosielať príkazy AT bez preprogramovania modulu.

Na záver, RA6M5 Thing Plus je ideálny pre výrobcov, ktorí túžia po výkone a jednoduchosti použitia. Jeho rozsiahle funkcie a užívateľsky prívetivý dizajn z neho robia dokonalú platformu na premenu vašich nápadov na realitu!

Vlastnosti :

SparkFun Thing Plus - RA6M5 Features

• Renesas RA6M5
  • 21 Multifunctional GPIO Pins:
    • Up to six 12-bit ADC channels
    • Up to two 12-bit DAC outputs
    • Up to two UARTs ports
    • An available SPI Bus
    • An available I²C Bus
• Renesas DA14531MOD
  • Bluetooth® Low Energy (LE) Module
  • Supports CodeLess™ AT command Datapump
• Thing Plus (or Feather) Form-Factor:
  • Dimensions: 2.9" x 0.9"
  • Four Mounting Holes:
    • 4-40 screw compatible
  • 28 PTH Pins
  • USB-C Connector
  • 2-pin JST Connector for a LiPo Battery (not included)
  • 4-pin JST Qwiic Connector
• LiPo Charger:
  • MC73831 Single-Cell LiPo Charger
    • Charge rate: 213mA
  • MAX17048 Single-Cell LiPo Fuel Gauge
• LEDs:
  • PWR - Red 3.3V power indicator
  • CHG - Yellow battery charging indicator
  • STAT - Blue status LED (D14)
  • RGB - WS2812 RGB LED (D13)
• Buttons:
  • USR (D31)
  • RST
• 2x JTAG/SWD PTH Pins
• 16 MB/128 Mbit QSPI Flash (MX25L12833F)
• µSD Card Slot

RA6M5 General Features:

• Arm® Cortex®-M33 Core
  • Footprint: 100-pin LQFP
  • Clock frequency: 200MHz
  • Flash memory:
    • 2MB (code)
    • 8kB (data)
  • SRAM: 512kB
    • Error Correction Code (ECC) Support
  • Arm Memory Protection Unit (Arm MPU)
  • Secure Crypto Engine
  • Two Watchdog Timers (WDT)
• Operating voltage: 3.0V to 3.6V
• Current Consumption:
  • Maximum: 143mA
  • Normal: 32mA
  • Sleep: 11mA
  • Deep Sleep: 0.9-131µA
• Operating modes:
  • Single-chip
  • SCI/USB boot
• 75 I/O Pins
  • 5V Tolerant (x14)
  • 12-bit ADC (x6)
  • 12-bit DAC (x2)
  • 32-bit PWM Channels (x4)
  • 16-bit PWM Channels (x6)
  • UART (x10)
  • I²C Bus (x3)
  • SPI Bus (x2)
  • QSPI (x1)
  • OSPI (x1)
  • USB 2.0 (Full/High Speed)
  • CAN Interface
  • Ethernet MAC/DMA Controller
  • SD/MMC Host Interface
  • Serial Sound Interface Enhanced
  • Consumer Electronics Control
• Realtime Clock (RTC) with calendar
• CRC Calculator
• Temperature Sensor
• Capacitive Touch Sensing
• Operating temperature: -40 to 85 °C

DA14531 General Features:

• Bluetooth 5.1 system-on-chip (SoC)
  • Supports up to three connections
  • 32-bit Arm® Cortex® M0+
    • Clock frequency: 16 MHz
    • Memory:
      • Flash: 128 Kb
      • RAM: 48 Kb
      • ROM: 144 Kb
      • OTP: 32 Kb
• Operating range (1.8 V - 3.6 V)
  • Receive: 2mA
  • Transmit: 4mA
  • Sleep: 1.8 µA
• Radio
  • Transmit Power: -19 to +2.2 dBm
  • Receiver Sensitivity: -93 dBm
